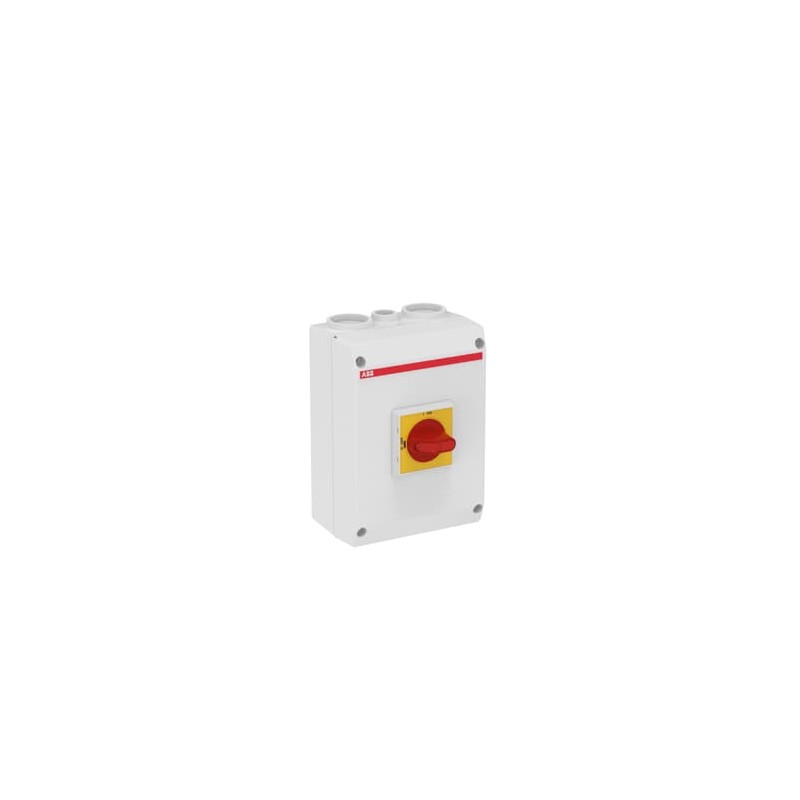

1SCA022613R9280 ABB DISCONNECTEUR EN BOÎTE INT. EMC OTE36A3M
1SCA022613R9280
ABB
DISCONNECTEUR EN BOÎTE INT. EMC OTE36A3M
OTE36A3M EMC safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 01685e57-0bc6-46db-88d4-5fa422570f9b Finland |
| SCIP simplifié | 7503c61d-153a-4239-9469-c0845520ed57 Germany |
| 42171720-73fb-42d1-bdf6-a109319dd15c Bulgaria | |
| 1c035e59-319c-4aa2-bbe0-856b03adc39e Poland | |
| 601917bc-36da-456d-a696-075065a26ae2 Sweden | |
| 44b4094a-4dfe-4539-93b5-f9754394c476 Croatia | |
| a57b1dea-1e34-4dba-bec8-c165be9df499 Czech Republic | |
| 0e8e588f-ee72-4519-a230-39d60834d3bd Germany | |
| 4f5fc5b9-6f25-4be7-9632-75387eb2d81b Denmark | |
| 41bfd0cf-26e7-45b9-8bdb-bb7f35b6bc87 Poland | |
| 7e43dc88-d65e-40ca-bf27-bab6d5f7604f Italy | |
| c1bc41db-392f-4a39-a9a2-6ccc34ae9f0e Germany | |
| 775fe793-aa3a-4a40-8d85-8a25a4d99389 Sweden | |
| 253b4ace-452f-495e-b225-a72d3e29fc93 Germany | |
| 15ef8b4b-2edb-461b-8c30-200df69d9a46 Portugal | |
| 22dedd9f-5a9e-45f8-bcbc-941898e5cc0c Greece | |
| 3b154a93-6a9f-44ed-9aa6-887f1e4f1d3e Netherlands | |
| cd807d24-7966-4da1-b296-80a8dce68c93 Hungary | |
| e78c568c-ded0-4d54-8ec5-144cce6d1bbd France | |
| ef5b915a-dab7-43ac-9308-746a21d59feb Spain | |
| 5a27c152-b1c7-4749-95f9-5fa294c85676 Poland | |
| cc21d608-9a99-4a1f-a4dc-5bc08413e049 Norway | |
| 5b68548d-45f2-47d3-a260-1521090bfe27 Belgium | |
| d447d60c-3a42-4460-bacf-91987c57cf20 Belgium | |
| 41d2daba-d1a7-4e08-9bc1-67bdad183b73 Estonia | |
| 4c5828c2-4fc7-4465-adbd-5a168eb4b646 Germany | |
| f0c001dc-d049-4eb7-947c-a88d4d2107e3 France | |
| b6ff5163-292a-4214-8dbd-b561cae33f3d Hungary | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340003M0016 |
| 9AKK108466A4485 | |
| Dessins mécaniques | OTPK201490SM32.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363030 |
| Dernière date de commande | 2026-08-31 All Countries |
| ID de produit de remplacement (NOUVEAU) | OTE40GA3M |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 145 mm |
| Hauteur nette du produit | 200 mm |
| Profondeur/longueur nette du produit | 90 mm |
| Poids net du produit | 0.9 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 162 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 222 mm |
| Hauteur du niveau d’emballage 1 | 148 mm |
| Poids brut du colis niveau 1 | 1 kg |
| Code EAN du niveau d’emballage 1 | 6417019200019 |
| Technique | |
| Section du câble | 1.5 ... 35 mm² |
| Position d'entrée du câble | Top and/or Bottom |
| Sorties de câbles par côté | 2xM32+M16 / 2xM32+M16 |
| Capacité de connexion du circuit principal | Screw Clamp 1.5 ... 35 mm² |
| Screw Clamp / PE Terminal 2pc,1.5 ... 35 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 80 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Plastic |
| Couleur de la poignée | Rouge / Jaune |
| Type de poignée | Selector handle |
| Indice de résistance aux chocs | Housing IK08 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 1 NO, 0 NC |
| Type neutre | Fixed Neutral |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires NO | 1 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 4.5 W |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 20 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 22 kW |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Tension nominale de fonctionnement | Circuit principal 750 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V AC) 2.1 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 1.5 kA |
| Tournevis recommandé | Circuit principal Pozidriv 2 |
| Fonctions spéciales | EMC |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 2 N·m |
| Longueur de dénudage des fils | 13 mm |
| Technique UL/CSA | |
| Longueur de dénudage des fils | 13 mm |
| Tournevis recommandé | Circuit principal Pozidriv 2 |
| Couple de serrage | Circuit principal 2 N·m |
| Certificats et déclarations | |
| Certificat BV | 1SCC340018D0204 |
| Déclaration de conformité - CE | 1SCC340004D2705 |
| Certificat DNV GL | 1SCC340045D0203 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 750 V |
| Tension de fonctionnement normale (EF001435) | 750 V |
| Courant permanent nominal Iu (EF001389) | 80 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 45 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 1.5 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 22 kW |
| Puissance de commutation à 400 V (EF009166) | 22 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 1 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Rouge |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
