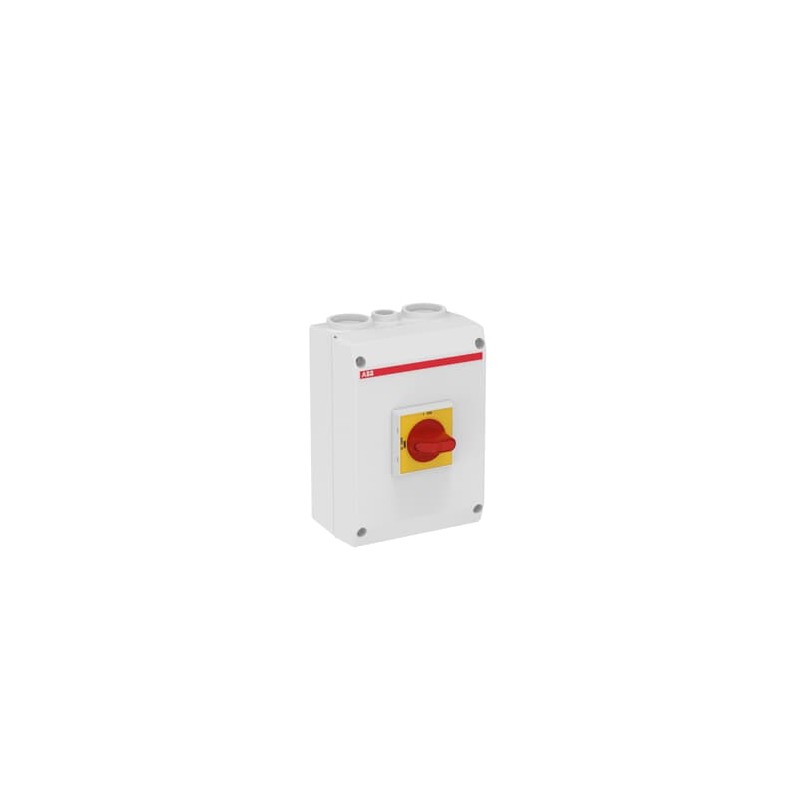

1SCA022613R9280 ABB Int. DESCONECTADOR EMC OTE36A3M
1SCA022613R9280
ABB
Int. DESCONECTADOR EMC OTE36A3M
OTE36A3M EMC safety switch
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informação RoHS | 1SCC340075D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 01685e57-0bc6-46db-88d4-5fa422570f9b Finland |
| SCIP simplificado | 7503c61d-153a-4239-9469-c0845520ed57 Germany |
| 42171720-73fb-42d1-bdf6-a109319dd15c Bulgaria | |
| 1c035e59-319c-4aa2-bbe0-856b03adc39e Poland | |
| 601917bc-36da-456d-a696-075065a26ae2 Sweden | |
| 44b4094a-4dfe-4539-93b5-f9754394c476 Croatia | |
| a57b1dea-1e34-4dba-bec8-c165be9df499 Czech Republic | |
| 0e8e588f-ee72-4519-a230-39d60834d3bd Germany | |
| 4f5fc5b9-6f25-4be7-9632-75387eb2d81b Denmark | |
| 41bfd0cf-26e7-45b9-8bdb-bb7f35b6bc87 Poland | |
| 7e43dc88-d65e-40ca-bf27-bab6d5f7604f Italy | |
| c1bc41db-392f-4a39-a9a2-6ccc34ae9f0e Germany | |
| 775fe793-aa3a-4a40-8d85-8a25a4d99389 Sweden | |
| 253b4ace-452f-495e-b225-a72d3e29fc93 Germany | |
| 15ef8b4b-2edb-461b-8c30-200df69d9a46 Portugal | |
| 22dedd9f-5a9e-45f8-bcbc-941898e5cc0c Greece | |
| 3b154a93-6a9f-44ed-9aa6-887f1e4f1d3e Netherlands | |
| cd807d24-7966-4da1-b296-80a8dce68c93 Hungary | |
| e78c568c-ded0-4d54-8ec5-144cce6d1bbd France | |
| ef5b915a-dab7-43ac-9308-746a21d59feb Spain | |
| 5a27c152-b1c7-4749-95f9-5fa294c85676 Poland | |
| cc21d608-9a99-4a1f-a4dc-5bc08413e049 Norway | |
| 5b68548d-45f2-47d3-a260-1521090bfe27 Belgium | |
| d447d60c-3a42-4460-bacf-91987c57cf20 Belgium | |
| 41d2daba-d1a7-4e08-9bc1-67bdad183b73 Estonia | |
| 4c5828c2-4fc7-4465-adbd-5a168eb4b646 Germany | |
| f0c001dc-d049-4eb7-947c-a88d4d2107e3 France | |
| b6ff5163-292a-4214-8dbd-b561cae33f3d Hungary | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC340015C0201 |
| Instruções e Manuais | 1SCC340003M0016 |
| 9AKK108466A4485 | |
| Mechanical Drawings | OTPK201490SM32.stp |
| Environmental | |
| Grau de proteção | acc. to IEC 60529 IP65 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85363030 |
| Last Ordering Date | 2026-08-31 All Countries |
| ID de Substituição do Produto (NOVA) | OTE40GA3M |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 145 mm |
| Altura Líquida do Produto | 200 mm |
| Profundidade/Comprimento Líquidos do Produto | 90 mm |
| Peso Líquido do Produto | 0.9 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 162 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 222 mm |
| Altura da embalagem Nível 1 | 148 mm |
| Peso bruto da embalagem Nível 1 | 1 kg |
| Nível de Embalagem 1 EAN | 6417019200019 |
| Technical | |
| Secção Transversal do Cabo | 1.5 ... 35 mm² |
| Cable Entry Position | Top and/or Bottom |
| Cable Outlets Per Side | 2xM32+M16 / 2xM32+M16 |
| Connecting Capacity Main Circuit | Screw Clamp 1.5 ... 35 mm² |
| Screw Clamp / PE Terminal 2pc,1.5 ... 35 mm² | |
| Conventional Thermal Current (Ithe) | Fully Enclosed 80 A |
| Grau de proteção | acc. to IEC 60529 IP65 |
| Material do invólucro | Plastic |
| Handle Color | Red / Yellow |
| Handle Type | Selector handle |
| Impact Resistance Rating | Housing IK08 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Mounted Auxiliary Contacts | 1 NO, 0 NC |
| Neutral Type | Fixed Neutral |
| Number of Auxiliary Contacts NC | 0 |
| Number of Auxiliary Contacts NO | 1 |
| Número de polos | 3P |
| Pollution Degree | 3 |
| Power Loss | at Rated Operating Conditions per Pole 4.5 W |
| Rated Insulation Voltage (Ui) | acc. to IEC/EN 60664-1 750 V |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 20 A | |
| Rated Operational Power AC-23A (Pe) | (380 ... 415 V) 22 kW |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Tensão operacional nominal | Main Circuit 750 V |
| Rated Short-Circuit Making Capacity (Icm) | (690 V AC) 2.1 kA |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 1.5 kA |
| Recommended Screw Driver | Main Circuit Pozidriv 2 |
| Funções especiais | EMC |
| Normas | IEC 60947-1, -3 |
| Binário de aperto | Main Circuit 2 N·m |
| Wire Stripping Length | 13 mm |
| Technical UL/CSA | |
| Wire Stripping Length | 13 mm |
| Recommended Screw Driver | Main Circuit Pozidriv 2 |
| Binário de aperto | Main Circuit 2 N·m |
| Certificates and Declarations | |
| Certificado BV | 1SCC340018D0204 |
| Declaração de conformidade -CE | 1SCC340004D2705 |
| DNV GL Certificate | 1SCC340045D0203 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de Categoria Granular IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Sim |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 1 |
| Máx. tensão nominal de operação Ue CA (EF007355) | 750 V |
| Tensão nominal de operação (EF001435) | 750 V |
| Corrente permanente nominal Iu (EF001389) | 80 A |
| Corrente contínua nominal, AC-23, 400 V (EF011777) | 45 A |
| Corrente nominal suportável lcw atual (EF007050) | 1.5 kA |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 22 kW |
| Potência de comutação a 400 V (EF009166) | 22 kW |
| Número de polos (EF001391) | 3 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 1 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Construção do dispositivo (EF008240) | Dispositivo completo na carcaça |
| Adequado para montagem frontal de 4 furos (EF007247) | Não |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Cor do elemento de atuação (EF007167) | Vermelho |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Possível interbloqueio (EF006281) | Sim |
| Grau de proteção (IP), frente (EF003118) | IP65 |
| Grau de proteção (NEMA) (EF011959) | Outro |
