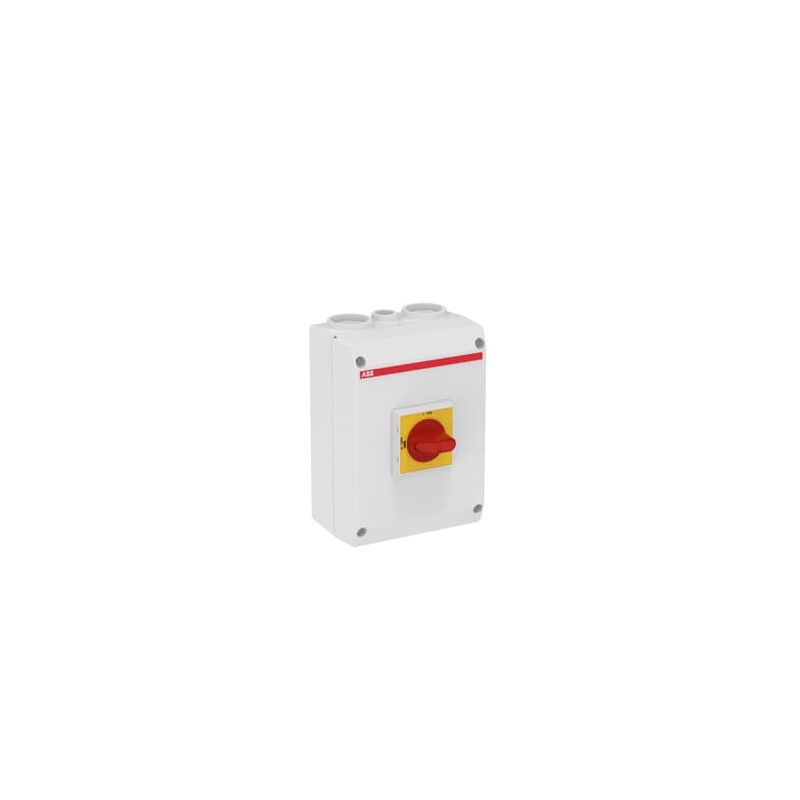

1SCA022613R9280 ABB Int. BOXED DISCONNECTOR EMC OTE36A3M
Riferimento: 1SCA022613R9280
Produttore: ABB
Descrizione:
Int. BOXED DISCONNECTOR EMC OTE36A3M
OTE36A3M EMC safety switch
Categorie:
- Apparecchi elettrici a bassa tensione > Sezionatore
- ABB > Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 01685e57-0bc6-46db-88d4-5fa422570f9b Finlandia (FI) |
| SCIP semplificato | 7503c61d-153a-4239-9469-c0845520ed57 Germania (DE) |
| 42171720-73fb-42d1-bdf6-a109319dd15c Bulgaria (BG) | |
| 1c035e59-319c-4aa2-bbe0-856b03adc39e Polania (PL) | |
| 601917bc-36da-456d-a696-075065a26ae2 Svezia (SE) | |
| 44b4094a-4dfe-4539-93b5-f9754394c476 Croazia (HR) | |
| a57b1dea-1e34-4dba-bec8-c165be9df499 Repubblica Ceca (CZ) | |
| 0e8e588f-ee72-4519-a230-39d60834d3bd Germania (DE) | |
| 4f5fc5b9-6f25-4be7-9632-75387eb2d81b Danimarca (DK) | |
| 41bfd0cf-26e7-45b9-8bdb-bb7f35b6bc87 Polania (PL) | |
| 7e43dc88-d65e-40ca-bf27-bab6d5f7604f Italia (IT) | |
| c1bc41db-392f-4a39-a9a2-6ccc34ae9f0e Germania (DE) | |
| 775fe793-aa3a-4a40-8d85-8a25a4d99389 Svezia (SE) | |
| 253b4ace-452f-495e-b225-a72d3e29fc93 Germania (DE) | |
| 15ef8b4b-2edb-461b-8c30-200df69d9a46 Portogallo (PT) | |
| 22dedd9f-5a9e-45f8-bcbc-941898e5cc0c Grecia (GR) | |
| 3b154a93-6a9f-44ed-9aa6-887f1e4f1d3e Paesi Bassi (Olanda) (NL) | |
| cd807d24-7966-4da1-b296-80a8dce68c93 Ungheria (HU) | |
| e78c568c-ded0-4d54-8ec5-144cce6d1bbd Francia (FR) | |
| ef5b915a-dab7-43ac-9308-746a21d59feb Spagna (ES) | |
| 5a27c152-b1c7-4749-95f9-5fa294c85676 Polania (PL) | |
| cc21d608-9a99-4a1f-a4dc-5bc08413e049 Norvegia (NO) | |
| 5b68548d-45f2-47d3-a260-1521090bfe27 Belgio (BE) | |
| d447d60c-3a42-4460-bacf-91987c57cf20 Belgio (BE) | |
| 41d2daba-d1a7-4e08-9bc1-67bdad183b73 Estonia (EE) | |
| 4c5828c2-4fc7-4465-adbd-5a168eb4b646 Germania (DE) | |
| f0c001dc-d049-4eb7-947c-a88d4d2107e3 Francia (FR) | |
| b6ff5163-292a-4214-8dbd-b561cae33f3d Ungheria (HU) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340003M0016 |
| 9AKK108466A4485 | |
| Disegni meccanici | OTPK201490SM32.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363030 |
| Last Ordering Date | 2026-08-31 All Countries |
| ID prodotto in sostituzione (NUOVO) | OTE40GA3M |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 145 mm |
| Altezza prodotto | 200 mm |
| Profondità prodotto | 90 mm |
| Peso netto prodotto | 0.9 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 162 mm |
| Profondità imballo livello 1 | 222 mm |
| Altezza imballo livello 1 | 148 mm |
| Peso lordo imballo livello 1 | 1 kg |
| EAN imballo livello 1 | 6417019200019 |
| Dati tecnici | |
| Sezione cavo | 1.5 ... 35 mm² |
| Posizione entrata cavo | Top and/or Bottom |
| Uscite cavi per lato | 2xM32+M16 / 2xM32+M16 |
| Sezioni dei cavi-circuito principale | Screw Clamp 1.5 ... 35 mm² |
| Screw Clamp / PE Terminal 2pc,1.5 ... 35 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 80 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Plastic |
| Handle Color | Rosso / Giallo |
| Tipo di maniglia | Selector handle |
| Impact Resistance Rating | Housing IK08 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 1 NO, 0 NC |
| Neutral Type | Fixed Neutral |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NA | 1 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4.5 W |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 20 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 22 kW |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Tensione nominale di funzionamento | Circuito Principale 750 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V AC) 2.1 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 1.5 kA |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Funzioni speciali | EMC |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 2 N·m |
| Lunghezza di spelatura cavo | 13 mm |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | 13 mm |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Coppia di serraggio | Circuito Principale 2 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato BV | 1SCC340018D0204 |
| Dichiarazione di conformità - CE | 1SCC340004D2705 |
| DNV GL Certificate | 1SCC340045D0203 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
ETIM for 1SCA022613R9280 Apparecchi elettrici a bassa tensione (EC000216)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica750 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica80 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica45 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica1.5 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica22 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica22 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica1
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicarosso
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
