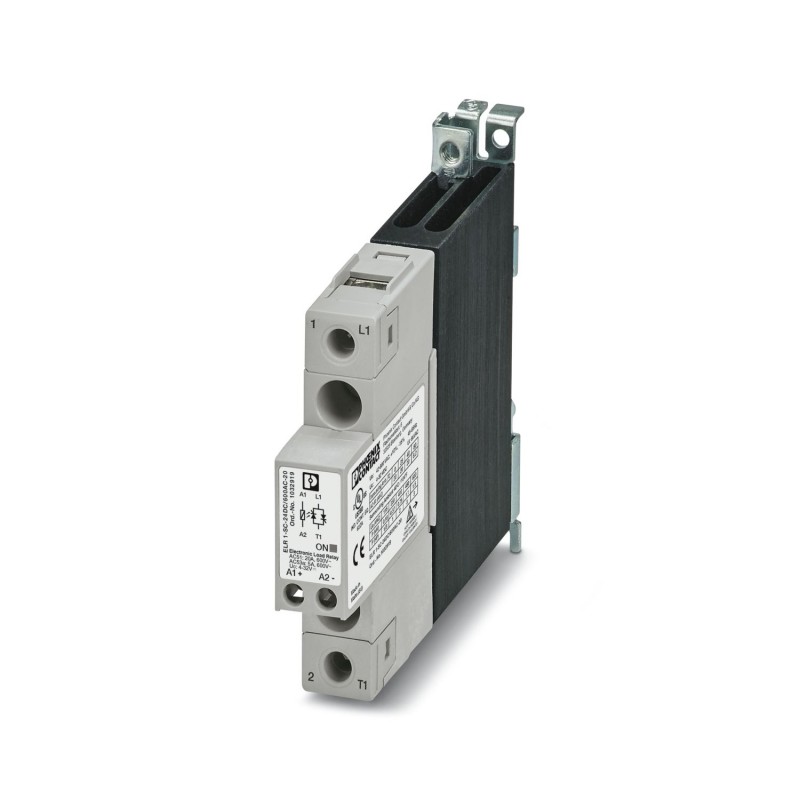

ELR 1-SC-24DC/600AC-20 1032919 PHOENIX CONTACT 1-phasiges Halbleiterschütz, Eingangsspannung: 24 V DC, Ausga..
ELR 1-SC-24DC/600AC-20
1032919
PHOENIX_CONTACT
1-phasiges Halbleiterschütz, Eingangsspannung: 24 V DC, Ausgangsstrom: 20 A, Nullspannungsschalter
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Halbleiterschütz |
| Datenpflegestand | |
| Artikelrevision | 01 |
| Anzahl Phasen | 1 |
| Maximale Verlustleistung bei Nennbedingung | 20 W |
| Netzart | 1-phasig |
| Steuern | |
| Benennung Eingang | Steuereingang |
| Bemessungsbetätigungsspannung UC | 24 V DC |
| Betätigungsspannungsbereich | 4 V DC ... 32 V DC |
| Bemessungsbetätigungsstrom IC | ca. 12 mA |
| Schaltschwelle | ≤ 1 V DC ("0"-Signal) |
| ≥ 4 V DC ("1"-Signal) | |
| Betriebsspannungsanzeige | LED grün |
| Übertragungsfrequenz | 25 Hz |
| Lastausgang | |
| Betriebsspannungsbereich | 42 V AC ... 660 V AC |
| Bemessungsbetriebsstrom bei AC-51 | 20 A |
| Bemessungsbetriebsstrom bei AC-53a | 5 A (TA= 25 °C) |
| 5 A (TA= 40 °C) | |
| Spitzensperrspannung | 1200 V |
| Netzfrequenz | 45 Hz |
| 65 Hz | |
| Laststrombereich | 150 mA ... 20 A (siehe Derating) |
| Leckstrom | < 3 mA (im Aus-Zustand) |
| Restspannung | < 1 V |
| Stoßstrom | 325 A (t = 10 ms) |
| Grenzlastintegral | 525 A2s |
| Schutzbeschaltung | Varistor |
| Phasenwinkel cos phi min | 0,5 |
| Steuerkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 18 ... 12 |
| Lastkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 12 mm |
| Schraubengewinde | M4 |
| Leiterquerschnitt starr | 2,5 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 1 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 14 ... 10 |
| Schutzleiteranschluss | |
| Anschlussart | Ringkabelschuh |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 1,5 Nm |
| Betriebsspannungsanzeige | LED grün |
| Breite | 18 mm |
| Höhe | 110 mm |
| Tiefe | 103 mm |
| Farbe | grau (RAL 7042) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -30 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Normen / Bestimmungen | |
| Normen/Bestimmungen | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 55011 | |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar im Abstand ≥ 22,5 mm |
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Merkmal | Wert |
|---|---|
| Spannungsart zur Betätigung (EF008242) | DC |
| Anzahl der Öffner als Hauptkontakte (EF001375) | 0 |
| Anzahl der Schließer als Hauptkontakte (EF001374) | 0 |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) | 20 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) | 5 A |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Geeignet für Reiheneinbau (EF001126) | Ja |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
