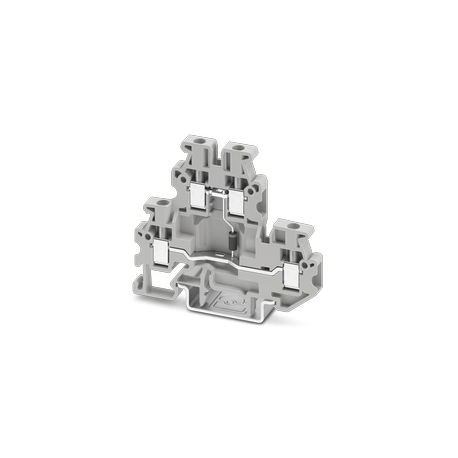

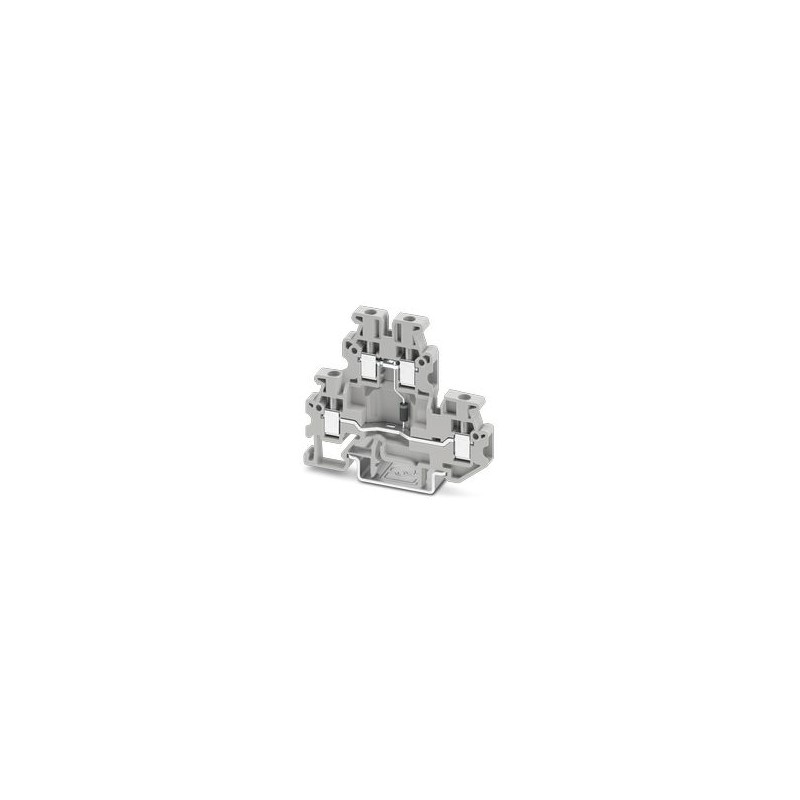

MUTTB 2,5-DIO/U-O 1066347 PHOENIX CONTACT Reihenklemme für Bauteile, Der max. Strom wird durch die Diode bes..
MUTTB 2,5-DIO/U-O
1066347
PHOENIX_CONTACT
50
Reihenklemme für Bauteile, Der max. Strom wird durch die Diode bestimmt. Montiert: 1N 4007 Diode, Sperrspannung: 1300 V, konstanter Grenzstrom: 0,5 A., mit integrierter Diode, Nennspannung: 500 V, Bemessungsstrom: 0,5 A, Anschlussart: Schraubanschluss, Dimensionierungsquerschnitt: 2,5 mm², Querschnitt: 0,2 mm² - 4 mm², Montage: NS 15, NS 35/7,5, NS 35/15, Farbe: grau
Bauelementreihenklemme, Der max. Strom wird durch die Diode bestimmt. Eingebaut: Diode 1N 4007, Sperrspannung: 1300 V, Dauergrenzstrom: 0,5 A., mit integrierter Diode, Nennspannung: 500 V, Nennstrom: 0,5 A, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 2,5 mm2, Querschnitt: 0,2 mm2 - 4 mm2, Montage: NS 15, NS 35/7,5, NS 35/15, Farbe: grau
Reihenklemmen > Bauelement-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Allgemein | Der max. Strom wird durch die Diode bestimmt. Eingebaut: Diode 1N 4007, Sperrspannung: 1300 V, Dauergrenzstrom: 0,5 A. |
| Produkttyp | Miniklemme |
| Polzahl | 2 |
| Anzahl der Anschlüsse | 4 |
| Anzahl der Reihen | 2 |
| Potenziale | 2 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Maximale Verlustleistung bei Nennbedingung | 0,77 W |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 2,5 mm² |
| Leiterquerschnitt AWG | (umgerechnet nach IEC) |
| Schraubengewinde | M3 |
| Abisolierlänge | 7 mm ... 9 mm |
| Lehrdorn | A3 |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel [AWG] | 4 ... 14 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,25 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts AWG starr | 24 ... 16 (umgerechnet nach IEC) |
| 2 Leiter gleichen Querschnitts flexibel | 0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts AWG flexibel | 24 ... 16 (umgerechnet nach IEC) |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 1,5 mm² |
| Nennstrom | 0,5 A |
| Belastungsstrom maximal | 0,5 A |
| Nennspannung | 500 V |
| Nennquerschnitt | 2,5 mm² |
| Breite | 5,2 mm |
| Höhe | 63,5 mm |
| Tiefe | 50,8 mm |
| Tiefe auf NS 15 | 50,5 mm |
| Tiefe auf NS 35/7,5 | 52,3 mm |
| Tiefe auf NS 35/15 | 59,8 mm |
| Farbe | grau |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Stoßspannungsprüfung | |
| Prüfspannung Sollwert | 7,3 kV |
| Ergebnis | Prüfung bestanden |
| Erwärmungsprüfung | |
| Anforderung Erwärmungsprüfung | Temperaturerhöhung ≤ 45 K |
| Ergebnis | Prüfung bestanden |
| Betriebsfrequente Spannungsfestigkeit | |
| Prüfspannung Sollwert | 1,89 kV |
| Ergebnis | Prüfung bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Ja |
| Befestigung auf dem Träger | |
| Ergebnis | Prüfung bestanden |
| Nadelflammenprüfung | |
| Einwirkdauer | 30 s |
| Schwingen/Breitbandrauschen | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spektrum | Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut |
| Frequenz | f1= 5 Hz bis f2= 250 Hz |
| ASD-Pegel | 6,12 (m/s²)²/Hz |
| Beschleunigung | 3,12g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis | Prüfung bestanden |
| Schocken | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2022-06 |
| Schockform | Halbsinus |
| Beschleunigung | 30g |
| Schockdauer | 18 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Ergebnis | Prüfung bestanden |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Montageart | NS 15 |
| NS 35/7,5 | |
| NS 35/15 |
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.2 mm² |
| Bemessungsstrom In (EF008250) | 0.5 A |
| Bemessungsspannung (EF000228) | 500 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Schraubanschluss |
| Anzahl der Etagen (EF002659) | 2 |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Etagen intern gebrückt (EF002661) | Nein |
| Montageart (EF000003) | Hutschiene TH15 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 5.2 mm |
| Höhe (EF000040) | 63.5 mm |
| Tiefe (EF000049) | 50.5 mm |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | grau |
