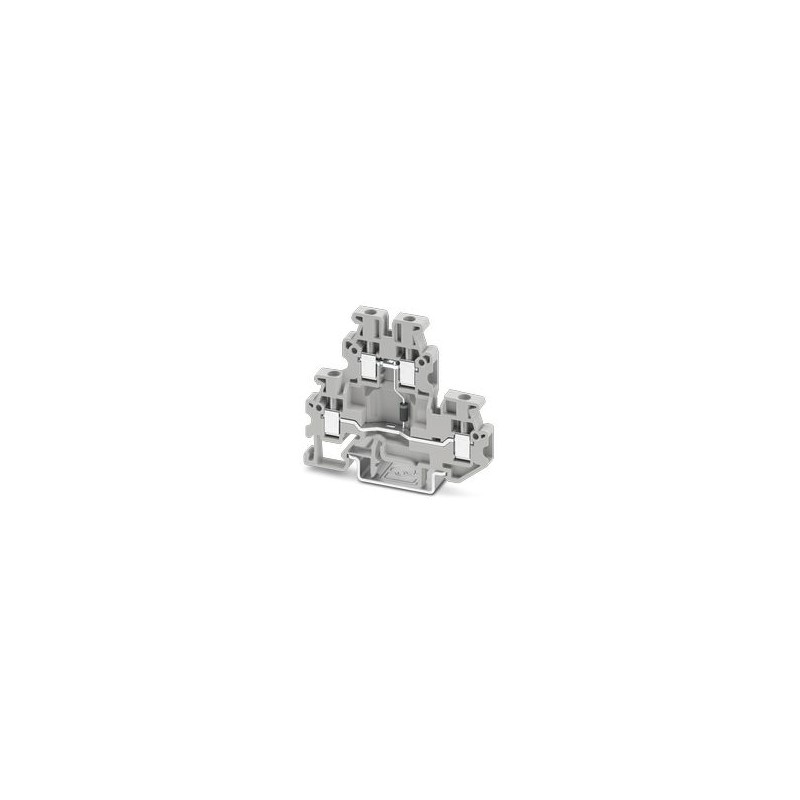

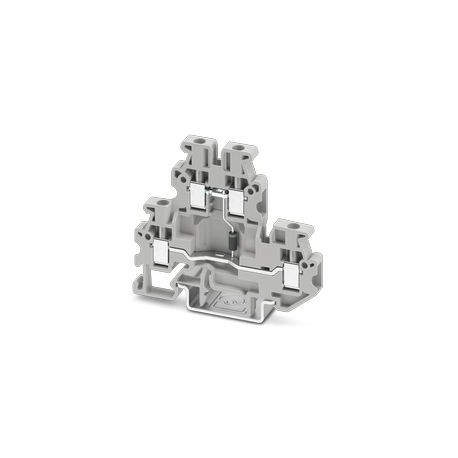

MUTTB 2,5-DIO/U-O 1066347 PHOENIX CONTACT Morsettiera per componenti, La corrente massima è determinata dal ..
MUTTB 2,5-DIO/U-O
1066347
PHOENIX_CONTACT
50
Morsettiera per componenti, La corrente massima è determinata dal diodo. Montato: diodo 1N 4007, tensione inversa: 1300 V, corrente limite costante: 0,5 A., con diodo integrato, tensione nominale: 500 V, corrente nominale: 0,5 A, tipo di connessione: Collegamento a vite, Sezione di dimensionamento: 2,5 mm², sezione: 0,2 mm² - 4 mm², montaggio: NS 15, NS 35/7,5, NS 35/15, colore: grigio
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Dettagli
▲Dati tecnici
Note
| Generale | La corrente massima è determinata dal diodo. Montato: diodo 1N 4007, tensione inversa: 1300 V, corrente limite costante: 0,5 A. |
Proprietà dell'oggetto
| Tipo di prodotto | Miniterminale |
| Numero di poli | 2 |
| Numero di connessioni | 4 |
| Numero di righe | 2 |
| Potenziale | 2 |
| Proprietà isolanti | |
| Categoria overvoltage | Iii |
| Grado di inquinamento | 3 |
Proprietà elettriche
| Potenza massima dissipata con condizione nominale | 0,77 W |
Dati di connessione
| Numero di connessioni per piano | 2 |
| Sezione nominale | 2,5 mm² |
| Sezione del conduttore AWG | (Convertito secondo IEC) |
| Filettatura | M3 |
| Lunghezza della buccia | 7 millimetri ... 9 millimetri |
| Calibro maschile | A3 |
| Connessione secondo standard | IEC 60947-7-1 |
| Sezione del conduttore rigido | 0,2 mm² ... 4 millimetri ² |
| Sezione del conduttore AWG | 24 ... 12 (Convertito secondo IEC) |
| Sezione flessibile del conduttore | 0,2 mm² ... 2,5 millimetri ² |
| Sezione filo flessibile [AWG] | 4 ... 14 (Convertito secondo IEC) |
| Sezione flessibile del cavo (puntale senza guaina in plastica) | 0,25 mm² ... 2,5 millimetri ² |
| Sezione flessibile del cavo (puntale con guaina in plastica) | 0,25 mm² ... 2,5 millimetri ² |
| 2 conduttori con la stessa sezione, rigidi | 0,2 mm² ... 1,5 millimetri ² |
| 2 conduttori con la stessa sezione trasversale AWG rigida | 24 ... 16 (Convertito secondo IEC) |
| 2 conduttori con la stessa sezione, flessibili | 0,2 mm² ... 1,5 millimetri ² |
| 2 conduttori con la stessa sezione trasversale AWG flessibile | 24 ... 16 (Convertito secondo IEC) |
| 2 conduttori di uguale sezione, flessibili con puntale, senza manicotto in plastica | 0,2 mm² ... 1,5 millimetri ² |
| Corrente nominale | 0,5 A |
| Corrente di carico massima | 0,5 A |
| Tensione nominale | 500 V |
| Sezione nominale | 2,5 mm² |
dimensioni
| Larghezza | 5,2 mm |
| altezza | 63,5 millimetri |
| profondità | 50,8 mm |
| Profondità a NS 15 | 50,5 mm |
| Profondità a NS 35/7,5 | 52,3 millimetri |
| Profondità a NS 35/15 | 59,8 millimetri |
Dati materiali
| colore | grigio |
| Classe di infiammabilità secondo UL 94 | V0 |
| Gruppo di materiali isolanti | io |
| Materiale isolante | BABBO |
| Uso statico di materiale isolante a freddo | -60 °C |
| Indice di temperatura relativa del materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Infiammabilità delle superfici NFPA 130 (ASTM E 162) | approvato |
| NFPA 130 Densità ottica specifica dei gas di scarico (ASTM E 662) | approvato |
| NFPA 130 Tossicità dei gas di scarico (SMP 800C) | approvato |
Collaudo elettrico
| Test di tensione impulsiva | |
| Valore nominale della tensione di prova | 7,3 kV |
| Risultato | Test approvato |
| Verifica del riscaldamento | |
| Requisiti per la prova di riscaldamento | Aumento di temperatura ≤ 45 K |
| Risultato | Test approvato |
| Rigidità dielettrica con frequenza operativa | |
| Valore nominale della tensione di prova | 1,89 kV |
| Risultato | Test approvato |
Proprietà meccaniche
| Dati meccanici | |
| Parete laterale aperta | sì |
Prove meccaniche
| Fissaggio sulla staffa | |
| Risultato | Test approvato |
Condizioni ambientali e di vita
| Test della fiamma dell'ago | |
| Tempo di esecuzione | 30 secondi |
| Oscillazione/rumore a banda larga | |
| Specifiche di prova | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spettro | Prova di durabilità di categoria 2, sul carrello |
| frequenza | f1= da 5 Hz a f2= 250 Hz |
| Livello ASD | 6,12 (m/s²)²/Hz |
| Accelerazione | 3,12 g |
| Durata del test per asse | 5 h |
| Indicazioni per il test | Assi X, Y e Z |
| Risultato | Test approvato |
| Scontro | |
| Specifiche di prova | DIN EN 50155 (VDE 0115-200):2022-06 |
| Tipo di ammortizzatore | Semi-sinusoidale |
| Accelerazione | 30g |
| Durata dell'incidente | 18 millimetri |
| Numero di collisioni per sterzata | 3 |
| Indicazioni per il test | Assi X, Y e Z (pos. e neg.) |
| Risultato | Test approvato |
| Condizioni ambientali | |
| Temperatura ambiente (servizio) | -60 °C ... 105 °C (per la temperatura d'esercizio max. a breve termine, vedere RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per un breve periodo, non più di 24 ore, da -60 °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (unità) | -5 °C ... 70 °C |
| Umidità dell'aria ammissibile (stoccaggio/trasporto) | 30 % ... 70 % |
Norme e specifiche
| Connessione secondo standard | IEC 60947-7-1 |
Assemblea
| Tipo di montaggio | NS 15 |
| NS 35/7.5 | |
| NS 35/15 |
