Ver maior

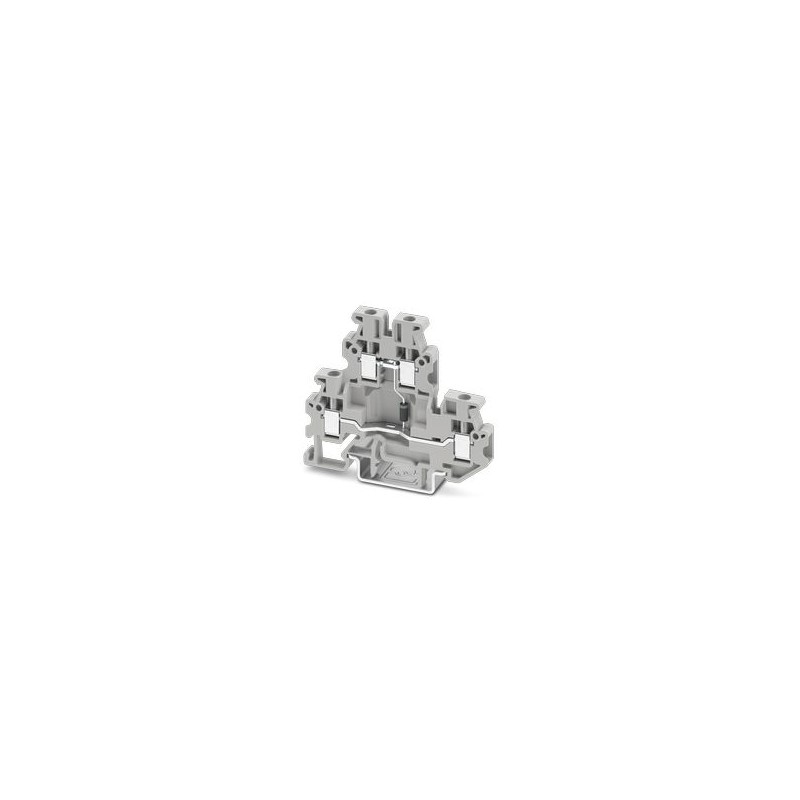

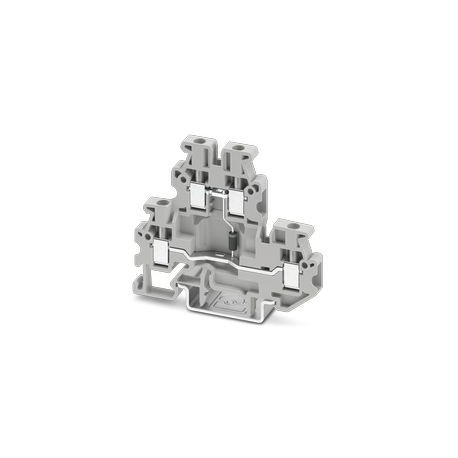

MUTTB 2,5-DIO/U-O 1066347 PHOENIX CONTACT Bloco de terminais para componentes, A corrente máxima é determina..
MUTTB 2,5-DIO/U-O
1066347
PHOENIX_CONTACT
50
Bloco de terminais para componentes, A corrente máxima é determinada pelo diodo. Montado: diodo 1N 4007, tensão reversa: 1300 V, corrente limite constante: 0,5 A., com diodo integrado, tensão nominal: 500 V, corrente nominal: 0,5 A, tipo de conexão: Conexão a parafuso, Seção transversal de dimensionamento: 2,5 mm², seção transversal: 0,2 mm² - 4 mm², montagem: NS 15, NS 35/7,5, NS 35/15, cor: cinza
Blocos de terminais > Bloco de terminais para o componente
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados técnicos
anotações
| Geral | A corrente máxima é determinada pelo diodo. Montado: diodo 1N 4007, tensão inversa: 1300 V, corrente limite constante: 0,5 A. |
Propriedades do item
| Tipo de produto | Miniterminal |
| Número de postes | 2 |
| Número de conexões | 4 |
| Número de linhas | 2 |
| Potencial | 2 |
| Propriedades de isolamento | |
| Categoria de supervoltagem | Iii |
| Grau de poluição | 3 |
Propriedades Elétricas
| Potência Máxima Dissipada com Condição Nominal | 0,77 W |
Dados de conexão
| Número de conexões por andar | 2 |
| Seção nominal | 2,5 mm² |
| Seção de condutores AWG | (Convertido de acordo com IEC) |
| Rosca | M3 |
| Comprimento da casca | 7 milímetros ... 9 milímetros |
| Calibre masculino | A3 |
| Conexão de acordo com o padrão | Norma IEC 60947-7-1 |
| Seção rígida do condutor | 0,2 mm² ... 4 mm² |
| Seção de condutores AWG | 24 ... 12 (Convertido de acordo com IEC) |
| Seção flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção de arame flexível [AWG] | 4 ... 14 (Convertido de acordo com IEC) |
| Seção flexível do cabo (biqueira sem manga plástica) | 0,25 mm² ... 2,5 mm² |
| Seção flexível do cabo (biqueira com manga plástica) | 0,25 mm² ... 2,5 mm² |
| 2 condutores com a mesma seção transversal, rígidos | 0,2 mm² ... 1,5 mm² |
| 2 condutores com a mesma seção transversal rígida AWG | 24 ... 16 (Convertido de acordo com IEC) |
| 2 condutores com a mesma seção transversal, flexíveis | 0,2 mm² ... 1,5 mm² |
| 2 condutores com a mesma seção transversal flexível AWG | 24 ... 16 (Convertido de acordo com IEC) |
| 2 condutores de seção transversal igual, flexíveis com biqueira, sem luva plástica | 0,2 mm² ... 1,5 mm² |
| Corrente nominal | 0,5 A |
| Corrente máxima de carga | 0,5 A |
| Tensão nominal | 500 V |
| Seção nominal | 2,5 mm² |
Dimensões
| Largura | 5,2 mm |
| altura | 63,5 milímetros |
| profundidade | 50,8 mm |
| Profundidade na NS 15 | 50,5 mm |
| Profundidade em NS 35/7.5 | 52,3 milímetros |
| Profundidade na NS 35/15 | 59,8 milímetros |
Dados Relevantes
| cor | cinza |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Grupo de material isolante | eu |
| Material isolante | PAPAI |
| Uso estático de material isolante a frio | -60 °C |
| Índice de Temperatura Relativa do Material Isolante (Elec., UL 746 B) | 130 °C |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidade de superfícies NFPA 130 (ASTM E 162) | aprovado |
| NFPA 130 Densidade óptica específica de gás de combustão (ASTM E 662) | aprovado |
| Toxicidade de gases de combustão NFPA 130 (SMP 800C) | aprovado |
Testes Elétricos
| Teste de Tensão de Impulso | |
| Valor Nominal da Tensão de Teste | 7,3 kV |
| Resultado | Teste aprovado |
| Verificação de Aquecimento | |
| Requisito de teste de aquecimento | Aumento de temperatura ≤ 45 K |
| Resultado | Teste aprovado |
| Força Dielétrica com Frequência de Operação | |
| Valor Nominal da Tensão de Teste | 1,89 kV |
| Resultado | Teste aprovado |
Propriedades Mecânicas
| Dados mecânicos | |
| Parede lateral aberta | sim |
Ensaios mecânicos
| Fixação no suporte | |
| Resultado | Teste aprovado |
Condições ambientais e de vida
| Teste de chama da agulha | |
| Tempo de Desempenho | 30 seg |
| Oscilação/Ruído de Banda Larga | |
| Especificação de teste | DIN EN 50155 (VDE 0115-200):2022-06 |
| Espectro | Ensaio de durabilidade da categoria 2, no bogie |
| frequência | f1= 5 Hz a f2= 250 Hz |
| Nível de TEA | 6,12 (m/s²)²/Hz |
| Aceleração | 3,12g |
| Duração do teste por eixo | 5 h |
| Instruções de teste | Eixos X, Y e Z |
| Resultado | Teste aprovado |
| Colisão | |
| Especificação de teste | DIN EN 50155 (VDE 0115-200):2022-06 |
| Tipo de choque | Semi-sinusóide |
| Aceleração | 30g |
| Duração do acidente | 18 milímetros |
| Número de colisões por direção | 3 |
| Instruções de teste | Eixos X, Y e Z (pos. e neg.) |
| Resultado | Teste aprovado |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -60 °C ... 105 °C (para temperatura máxima de funcionamento a curto prazo, ver RTI Elec.) |
| Temperatura Ambiente (Armazenamento/Transporte) | -25 °C ... 60 °C (por um curto período de tempo, não mais de 24 horas, -60 °C a +70 °C) |
| Temperatura Ambiente (Montagem) | -5 °C ... 70 °C |
| Temperatura Ambiente (Drive) | -5 °C ... 70 °C |
| Umidade do ar admissível (armazenamento/transporte) | 30 % ... 70 % |
Padrões e especificações
| Conexão de acordo com o padrão | Norma IEC 60947-7-1 |
assembléia
| Tipo de montagem | S.N. 15 |
| NS 35/7,5 | |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.2 mm² |
| Corrente nominal especificada In (EF008250) | 0.5 A |
| Tensão especificada de funcionamento (EF000228) | 500 V |
| Tipo de ligação elétrica 1 (EF002526) | Ligação com parafuso |
| Tipo de ligação elétrica 2 (EF002527) | Ligação com parafuso |
| Número de níveis (EF002659) | 2 |
| Número de fixações por nível (EF002660) | 2 |
| Níveis ligados internamente (EF002661) | Não |
| Método de montagem (EF000003) | Perfil DIN 15 mm |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 5.2 mm |
| Altura (EF000040) | 63.5 mm |
| Profundidade (EF000049) | 50.5 mm |
| Placa de fecho necessária (EF002525) | Sim |
| Cor (EF000007) | Cinzento |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
