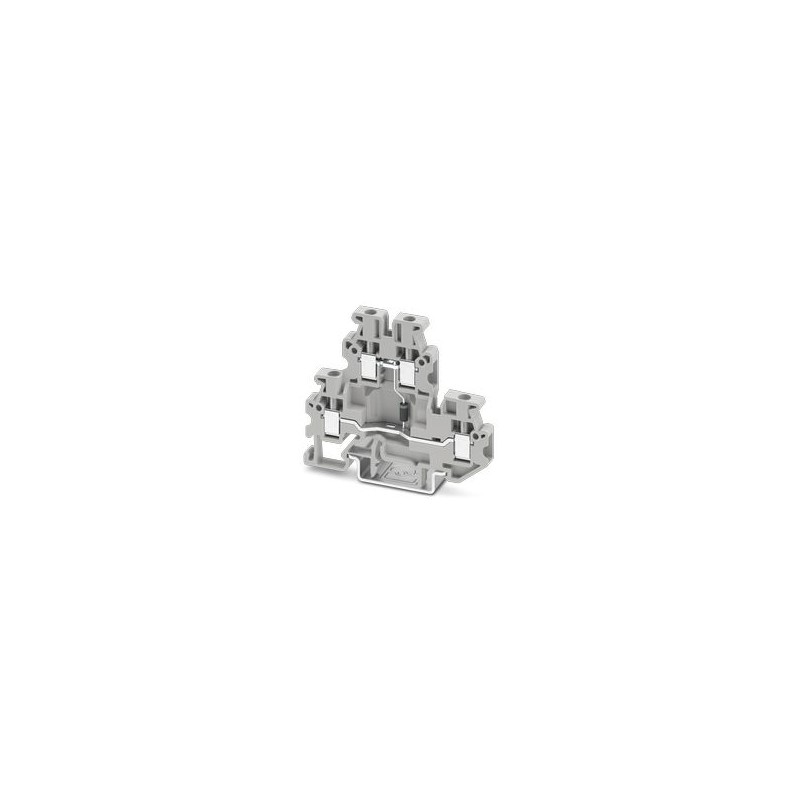

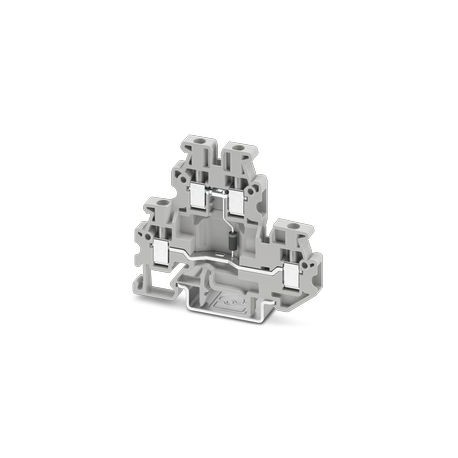

MUTTB 2,5-DIO/U-O 1066347 PHOENIX CONTACT Bornier pour composants, Le courant max. est déterminé par la diod..
MUTTB 2,5-DIO/U-O
1066347
PHOENIX_CONTACT
50
Bornier pour composants, Le courant max. est déterminé par la diode. Montage : diode 1N 4007, tension inverse : 1300 V, courant limite constant : 0,5 A., avec diode intégrée, tension nominale : 500 V, courant nominal : 0,5 A, type de raccordement : Raccord vissé, Section de dimensionnement : 2,5 mm², section : 0,2 mm² - 4 mm², montage : NS 15, NS 35/7,5, NS 35/15, couleur : gris
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲En savoir plus
▲Fiche technique
Notes
| Généralités | Le courant max. est déterminé par la diode. Monté : diode 1N 4007, tension inverse : 1300 V, courant limite constant : 0,5 A. |
Propriétés de l’élément
| Type de produit | Mini-terminal |
| Nombre de poteaux | 2 |
| Nombre de connexions | 4 |
| Nombre de lignes | 2 |
| Potentiel | 2 |
| Propriétés d’isolation | |
| Catégorie Surtension | Iii |
| Degré de pollution | 3 |
Propriétés électriques
| Puissance maximale dissipée à l’état nominal | 0,77 W |
Données de connexion
| Nombre de raccordements par étage | 2 |
| Section nominale | 2,5 mm² |
| Section de conducteur AWG | (Converti selon la norme CEI) |
| Filetage de vis | M3 |
| Longueur de la peau | 7 mm ... 9 millimètres |
| Jauge mâle | A3 |
| Connexion conforme aux normes | CEI 60947-7-1 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur AWG | 24 ... 12 (Converti selon la CEI) |
| Section de conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section de fil flexible [AWG] | 4 ... 14 (Converti selon la CEI) |
| Section de câble flexible (embout sans manchon en plastique) | 0,25 mm² ... 2,5 mm² |
| Section de câble flexible (embout avec manchon en plastique) | 0,25 mm² ... 2,5 mm² |
| 2 conducteurs de même section, rigides | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs de même section rigide AWG | 24 ... 16 (Converti selon la CEI) |
| 2 conducteurs de même section, flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs de même section flexible AWG | 24 ... 16 (Converti selon la CEI) |
| 2 conducteurs de section égale, flexibles avec embout, sans manchon en plastique | 0,2 mm² ... 1,5 mm² |
| Courant nominal | 0,5 A |
| Courant de charge maximal | 0,5 A |
| Tension nominale | 500 V |
| Section nominale | 2,5 mm² |
taille
| Largeur | 5,2 mm |
| hauteur | 63,5 millimètre |
| profondeur | 50,8 mm |
| Profondeur à NS 15 | 50,5 mm |
| Profondeur à NS 35/7.5 | 52,3 millimètre |
| Profondeur à NS 35/15 | 59,8 millimètre |
Données sur les matériaux
| couleur | gris |
| Classe d’inflammabilité selon UL 94 | V0 |
| Groupe de matériaux isolants | Je |
| Matériau isolant | PAPA |
| Utilisation statique d’un matériau isolant contre le froid | -60 °C |
| Indice de température relative du matériau isolant (élec., UL 746 B) | 130 °C |
| Protection contre l’incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l’incendie pour les véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité des surfaces NFPA 130 (ASTM E 162) | approuvé |
| NFPA 130 Densité optique spécifique des gaz de combustion (ASTM E 662) | approuvé |
| NFPA 130 Toxicité des gaz de combustion (SMP 800C) | approuvé |
Essais électriques
| Test de tension d’impulsion | |
| Valeur nominale de la tension d’essai | 7,3 kV |
| Résultat | Test approuvé |
| Vérification du chauffage | |
| Exigence d’essai de chauffage | Élévation de température ≤ 45 K |
| Résultat | Test approuvé |
| Rigidité diélectrique avec fréquence de fonctionnement | |
| Valeur nominale de la tension d’essai | 1,89 kV |
| Résultat | Test approuvé |
Propriétés mécaniques
| Données mécaniques | |
| Paroi latérale ouverte | oui |
Essais mécaniques
| Fixation sur le support | |
| Résultat | Test approuvé |
Conditions environnementales et de vie
| Test de flamme de l’aiguille | |
| Temps de représentation | Durée : 30 secondes |
| Oscillation/bruit à large bande | |
| Spécification d’essai | DIN EN 50155 (VDE 0115-200) :2022-06 |
| Spectre | Test de durabilité de catégorie 2, sur le bogie |
| fréquence | F1= 5 Hz à f2= 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3,12 grammes |
| Durée du test par axe | 5 h |
| Mode d’emploi de l’essai | Axes X, Y et Z |
| Résultat | Test approuvé |
| Krach | |
| Spécification d’essai | DIN EN 50155 (VDE 0115-200) :2022-06 |
| Type d’amortisseur | Semi-sinusoïde |
| Accélération | 10% |
| Durée de l’accident | 18 ms |
| Nombre de collisions par direction | 3 |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Résultat | Test approuvé |
| Conditions environnementales | |
| Température ambiante (service) | -60 °C ... 105 °C (pour la température de fonctionnement maximale à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pendant une courte période, pas plus de 24 heures, -60 °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (entraînement) | -5 °C ... 70 °C |
| Humidité de l’air admissible (stockage/transport) | 30 % ... 70 % |
Normes et spécifications
| Connexion conforme aux normes | CEI 60947-7-1 |
assemblée
| Type de montage | NS 15 |
| NS 35/7.5 | |
| NS 35/15 |
