PHOENIX_CONTACTSchnittstelleFLKM-2KS50/BFI/MKDS/CS 2900162 PHOENIX CONTACT Passives Modul

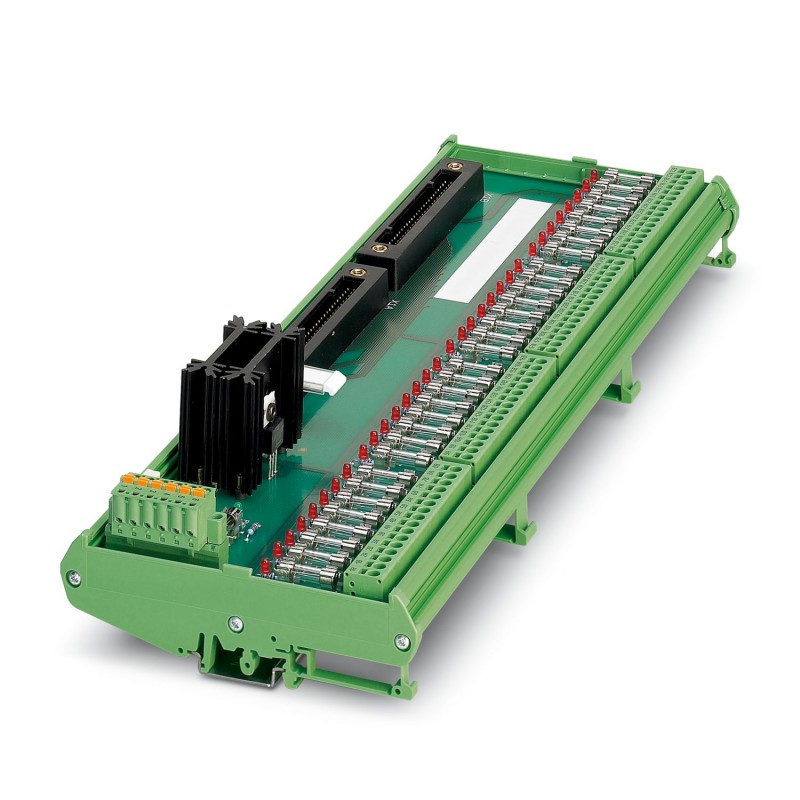

PHOENIX_CONTACT FLKM-2KS50/BFI/MKDS/CS 2900162 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FLKM-2KS50/BFI/MKDS/CS 2900162 PHOENIX CONTACT Passives Modul

Artikel-Nr.: FLKM-2KS50/BFI/MKDS/CS

Code: 2900162

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Passives Modul
Verbindungsmodul für Yokogawa ADV 151, ADV 161, ADV 551 und ADV 561 I/O-Karten mit einer Sicherung (5 x 20) und Sicherungsfehleranzeige (LED) pro Kanal. Redundante Systemanbindung.
Übergabemodul für Yokogawa I/O-Baugruppen ADV 151, ADV 161, ADV 551 und ADV 561 mit einer Sicherung zum Leitungsschutz (5 x 20) und Sicherungsausfallanzeige (LED) pro Kanal. Redundanter Systemanschluss.

Kategorien:

  • Industriesteuerungen SPS > Übergabemodul
  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 517,11 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten
Artikeleigenschaften
ProdukttypÜbergabemodul
Anzahl der Kanäle32
Betriebsart100 % ED
Datenpflegestand
Artikelrevision04
Isolationseigenschaften
IsolierungFunktionsisolierung
ÜberspannungskategorieII
Verschmutzungsgrad2
Elektrische Eigenschaften
Nennspannung UN24 V DC
19,2 V DC ... 26,4 V DC
Max. Strombelastbarkeit je Zweig100 mA (Derating beachten)
Summenstrom aller Zweige maximal4 A (Derating beachten)
Bemessungsisolationsspannung50 V DC
Bemessungsstoßspannung0,5 kV
Unterstützte Steuerung YOKOGAWA CS3000 CentumVP
Passende I/O-KarteADV151
ADV161
ADV551
ADV561
Unterstützte Steuerung YOKOGAWA STARDOM
Passende I/O-KarteNFDV151
NFDV161
NFDV551
NFDV561
Ausgangsdaten
K1 (Alarm)
Kontaktausführung1 Schließer
Art des SchaltkontaktesDoppelkontakt
KontaktmaterialAgNi, 5 µm hartvergoldet
Schaltspannung maximal< 25 V AC
48 V DC
Grenzdauerstrom1 A
Schaltstrom minimal1 mA
Abschaltleistung (ohmsche Last) maximal24 W (24 V DC)
48 W (48 V DC)
25 VA (25 V AC)
Lebensdauer mechanischca. 2x 107Schaltspiele
Anschlussdaten
Feldebene
AnschlussartSchraubanschluss
Leiterquerschnitt starr0,2 m² ... 4 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12
Steuerungsebene
AnschlussartYokogawa KS kompatibel
Anzahl der Anschlüsse2
Polzahl50
HinweisNutzbare Systemkabel: Phoenix Contact YUC50, Yokogawa AKB331
Anzugsdrehmoment0,5 Nm
Signalisierung
StatusanzeigeLED (rot)
Statusanzeige vorhandenJa, bei Sicherungsausfall
BetriebsspannungsanzeigeLED grün
Maße
Artikelabmessungen
Breite343,1 mm
Höhe111,9 mm
Tiefe65,15 mm
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP00
Umgebungstemperatur (Betrieb)-20 °C ... 65 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C
Höhenlage≤ 2000 m
Normen und Bestimmungen
Normen/BestimmungenEN IEC 60664-1
Montage
MontageartTragschienenmontage
Montagehinweisanreihbar ohne Abstand
Einbaulagebeliebig
Hinweise
Hinweis zum BetriebSpannungsüberwachung auf dem Modul funktioniert nicht in Kombination mit vorgeschalteten HESILED-Sicherungsklemmen mit integrierter Leuchtanzeige.
Hinweis zum BetriebBenachbarte Kanäle dürfen nicht gemischt mit SELV / PELV und berührgefährlichen Spannungen beschaltet werden.
Hinweis zum BetriebBei der Verwendung einer SELV / PELV Spannung ( ≤ 25 V AC oder 60 V DC) ist kein zusätzlicher Berührschutz erforderlich.
Hinweis zum BetriebGegen benachbarte Module (in Tragschienenrichtung) wird ausgangsseitig mindestens eine Funktionsisolierung eingehalten. Sollte die Applikation höhere Anforderungen an die Isolierung stellen (Basisisolierung oder verstärkte Isolierung) so sollte dies durch geeignete Maßnahmen (z. B. Trennplatten) realisiert werden.
Hinweis zum BetriebFür den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.

ETIM for 2900162 Industriesteuerungen SPS (EC002780)

MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
MerkmalswertSchraubanschluss
MerkmalsnamePolzahl (EF001391)
Merkmalswert50
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert24 V
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert0.1 A
MerkmalsnameTiefe (EF000049)
Merkmalswert65.15 mm
MerkmalsnameBreite (EF000008)
Merkmalswert343.1 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert111.9 mm
MerkmalsnameMontageart (EF000003)
MerkmalswertHutschiene TH35
