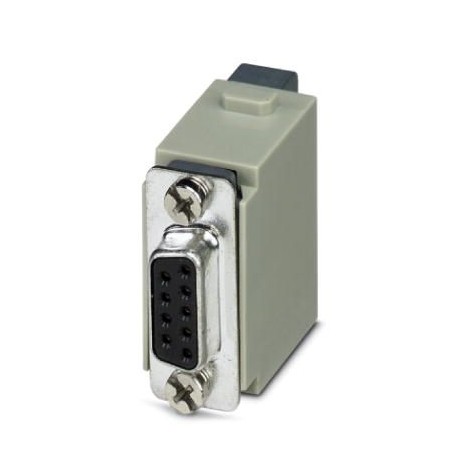

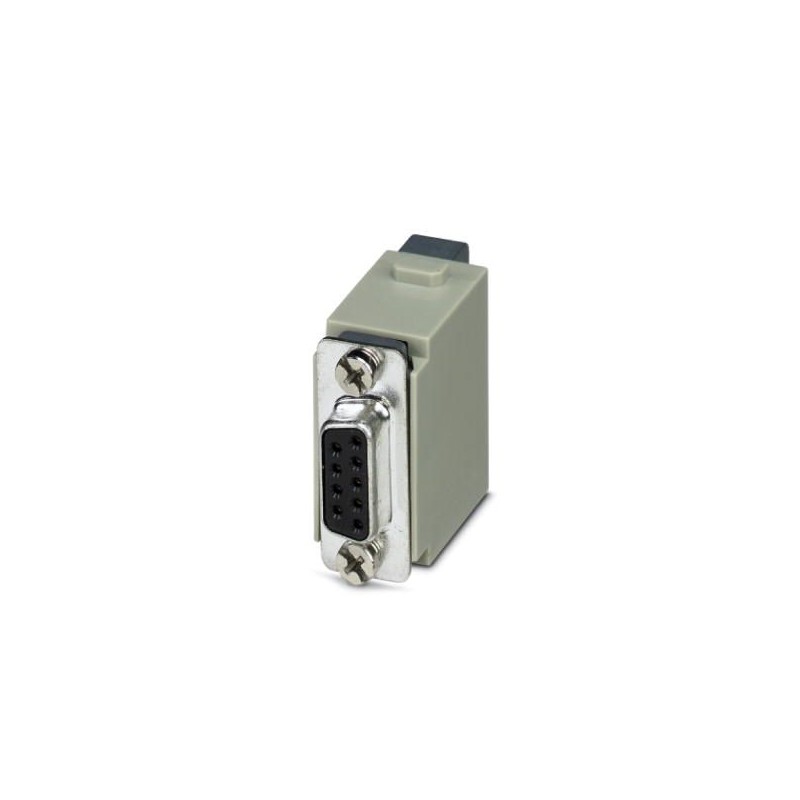

HC-M-DSUB 09-UT-F 1417307 PHOENIX CONTACT Kontakteinsatzmodul
HC-M-DSUB 09-UT-F
1417307
PHOENIX_CONTACT
Kontakteinsatzmodul
Kontakteinsatzmodul, Polzahl: 9, Typ: D-SUB9, Buchse, Schraubanschluss, 48 V, 1 A, 0,08 mm² ... 0,5 mm², Anwendung: Daten
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1417307 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Katalogseite | Seite 575 (C-2-2017) |
| GTIN | 4055626112497 |
| Gewicht pro Stück (exklusive Verpackung) | 38,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 39,000 g |
| Zolltarifnummer | 85389099 |
| Herkunftsland | CN (China) |
Elektrische Kennwerte
| Bemessungsspannung (III/3) | 50 V (D-SUB) |
|---|---|
| Bemessungsstrom | 1 A |
| Bemessungsstoßspannung | 0,8 kV |
| Steckgesicht | 9 |
Mechanische Kennwerte
| Anschlussquerschnitt | 0,08 mm² ... 0,5 mm² |
|---|---|
| Anschlussquerschnitt AWG | 28 ... 20 |
| Abisolierlänge der Einzelader | 4,2 mm |
| Anzugsdrehmoment | 0,03 Nm ... 0,05 Nm |
| Kontaktdurchmesser | 1 mm |
| Steckzyklen | ≥ 500 |
| Minimale Gehäusehöhe | 72 mm |
Allgemein
| Hinweis | Für HEAVYCON-Gehäuse der Bauform B6 bis B48, Modulträgerrahmen HC-M-B...MF-... erforderlich |
|---|---|
| Ausführung | D-SUB 9 |
| Serie | HC-M-DSUB-U |
| Farbe | lichtgrau |
| Anzahl der Modulplätze | 1 |
| Anschlusstechnik | Schraubanschluss |
| Kontakttyp | gedreht |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
| Es wird die Verwendung der Kodierstifte HC-CST-MOD (1636127) und Kodierbuchsen HC-CBU-MOD (1636130) vorgeschrieben. | |
Materialangaben
| Material Kontakt | Kupferlegierung |
|---|---|
| Material Kontaktoberfläche | Ag |
| Material Kontaktträger | PC |
| Material Außenleiter | Zinklegierung |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Kontakteinsatz ohne Kontakte (EF007324) | Nein |
| Kontaktausführung (EF001587) | sonstige |
| Polzahl (EF001391) | 9 |
| Durchmesser Steckkontakt (EF007320) | 1 mm |
| Werkstoff des Steckverbindereinsatzes (EF007545) | sonstige |
| Bemessungsstrom In (EF008250) | 1 A |
| Umgebungstemperatur (EF002386) | 125 °C |
| Betriebstemperatur (EF002393) | -40 °C |
| Bemessungsspannung (EF000228) | 48 V |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 3 |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Mit Drahtschutz (EF000550) | Nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.08 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.08 mm² |
| Werkstoff der Kontaktbeschichtung (EF004020) | Silber |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff des Kontaktes (EF007544) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Min. Anzahl der Steckzyklen (EF012212) | 500 |
| Breite (EF000008) | 34.2 mm |
| Höhe (EF000040) | 35.7 mm |
| Tiefe (EF000049) | 14.6 mm |
