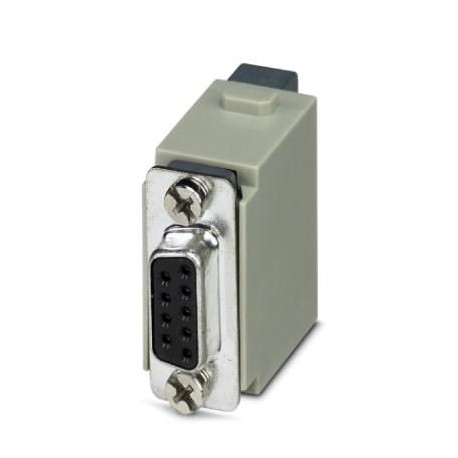

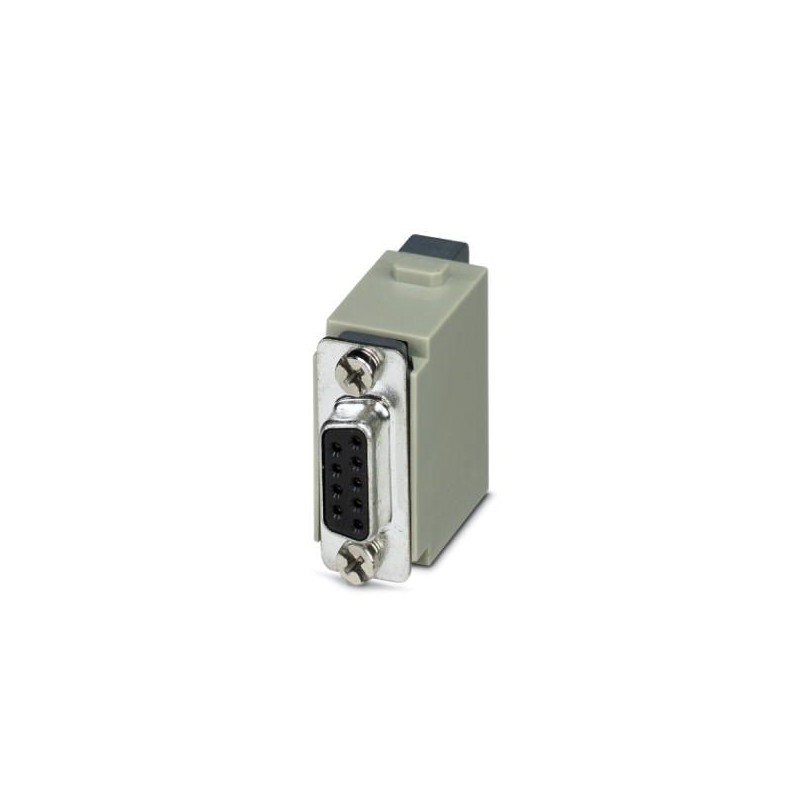

HC-M-DSUB 09-UT-F 1417307 PHOENIX CONTACT Modulo portacontatti
HC-M-DSUB 09-UT-F
1417307
PHOENIX_CONTACT
Modulo portacontatti
Modulo di inserimento contatti, Numero di poli: 9, Tipo: D-SUB9, Femmina, Collegamento a vite, 48 V, 1 A, 0,08 mm² ... 0,5 mm², applicazione: Dati
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1417307 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF7ACE - |
| Pagina catalogo | Pagina 575 (C_2_2017) |
| GTIN | 4055626112497 |
| Peso per pezzo (confezione esclusa) | 38,500 g |
| Numero tariffa doganale | 85389099 |
| Paese di origine | CN (Cina) |
Dati elettrici
| Tensione di dimensionamento (III/3) | 50 V (D-SUB) |
|---|---|
| Corrente di dimensionamento | 1 A |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Piano d'inserimento | 9 |
Dati meccanici
| Sezione di collegamento | 0,08 mm² ... 0,5 mm² |
|---|---|
| Sezione di collegamento AWG | 28 ... 20 |
| Lunghezza di spelatura nei singoli conduttori | 4,2 mm |
| Coppia di serraggio | 0,03 Nm ... 0,05 Nm |
| Diametro contatto | 1 mm |
| Cicli di manovra | ≥ 500 |
| Altezza custodia minima | 72 mm |
Generalità
| Nota | Per custodia HEAVYCON di tipo B6 fino a B48, è necessario il telaio portamodulo HC-M-B...MF-... |
|---|---|
| Esecuzione | D-SUB 9 |
| Serie | HC-M-DSUB-U |
| Colore | grigio chiaro |
| Numero di punti di connessione modulo | 1 |
| Tecnica di connessione | Connessione a vite |
| Tipo contatto | tornito |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| È prescritto l'impiego di perni di codifica maschio CST-MOD (1636127) e femmina HC-CBU-MOD (1636130). | |
| Montaggio |
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PC |
| Materiale conduttore di fase | Lega di zinco |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
| Caratteristica | Valore |
|---|---|
| inserto di contatti senza contatti (EF007324) | No |
| tipo di contatto (EF001587) | altro |
| numero di poli (EF001391) | 9 |
| diametro del contatto maschio (EF007320) | 1 mm |
| materiale dell'inserto del connettore (EF007545) | altro |
| corrente nominale In (EF008250) | 1 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.08 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.08 mm² |
| materiale del rivestimento di contatto (EF004020) | argento |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del contatto (EF007544) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 34.2 mm |
| altezza (EF000040) | 35.7 mm |
| profondità (EF000049) | 14.6 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
