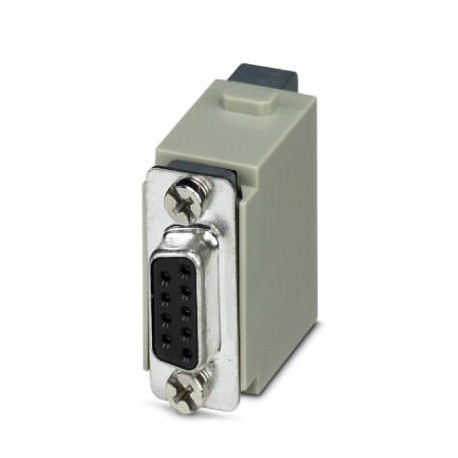

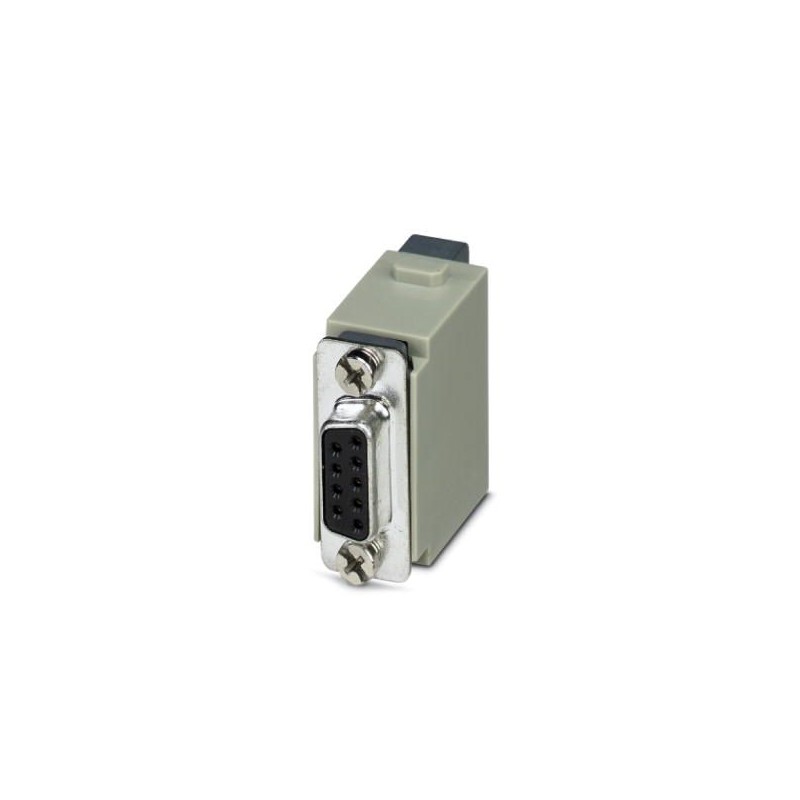

HC-M-DSUB 09-UT-F 1417307 PHOENIX CONTACT Módulo de insertos de contactos, número de polos: 9, tipo : D-SUB ..
HC-M-DSUB 09-UT-F
1417307
PHOENIX_CONTACT
Módulo de insertos de contactos, número de polos: 9, tipo : D-SUB 9, Hembra, Conexión por tornillo, 48 V, 1 A, 0,08 mm² ... 0,5 mm², aplicación: Datos
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1417307 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ACE - |
| Página del catálogo | Página 575 (C_2_2017) |
| EAN | 4055626112497 |
| Peso por unidad (sin incluir el embalaje) | 38,500 g |
| Número de tarifa arancelaria | 85389099 |
| País de origen | CN (China) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 50 V (D-SUB) |
|---|---|
| Corriente asignada | 1 A |
| Tensión transitoria de dimensionamiento | 0,8 kV |
| Cara de enchufe | 9 |
Datos mecánicos
| Sección de conexión | 0,08 mm² ... 0,5 mm² |
|---|---|
| Sección de conexión AWG | 28 ... 20 |
| Longitud a desaislar del conductor individual | 4,2 mm |
| Par de apriete | 0,03 Nm ... 0,05 Nm |
| Diámetro de contacto | 1 mm |
| Ciclos de enchufe | ≥ 500 |
| Altura mínima de carcasa | 72 mm |
Generalidades
| Observación | Necesario para carcasas HEAVYCON de la construcción B6 a B48, montura del soporte modular HC-M-B...MF |
|---|---|
| Ejecución | D-SUB 9 |
| Serie | HC-M-DSUB-U |
| Color | gris claro |
| Cantidad de los puestos de módulo | 1 |
| Técnica de conexión | Conexión por tornillo |
| Tipo de contacto | mecanizado |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Está prescrita la utilización de los pines codificadores CST-MOD (1636127) y de las hembras codificadoras CBU-MOD (1636130). | |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
| Material conductor exterior | Aleación de cinc |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
| Característica | Valor |
|---|---|
| Inserto de contactos sin contactos (EF007324) | No |
| Estilo de contacto (EF001587) | Otros |
| Número de polos (EF001391) | 9 |
| Diámetro del contacto del enchufe (EF007320) | 1 mm |
| Material del inserto del conector (EF007545) | Otros |
| Corriente nominal In (EF008250) | 1 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.08 mm² |
| Sección de conductor conectable (EF007343) | 0.08 mm² |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Material del inserto de contacto (EF008521) | Otros |
| Material del contacto (EF007544) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 34.2 mm |
| Altura (EF000040) | 35.7 mm |
| Profundidad (EF000049) | 14.6 mm |
