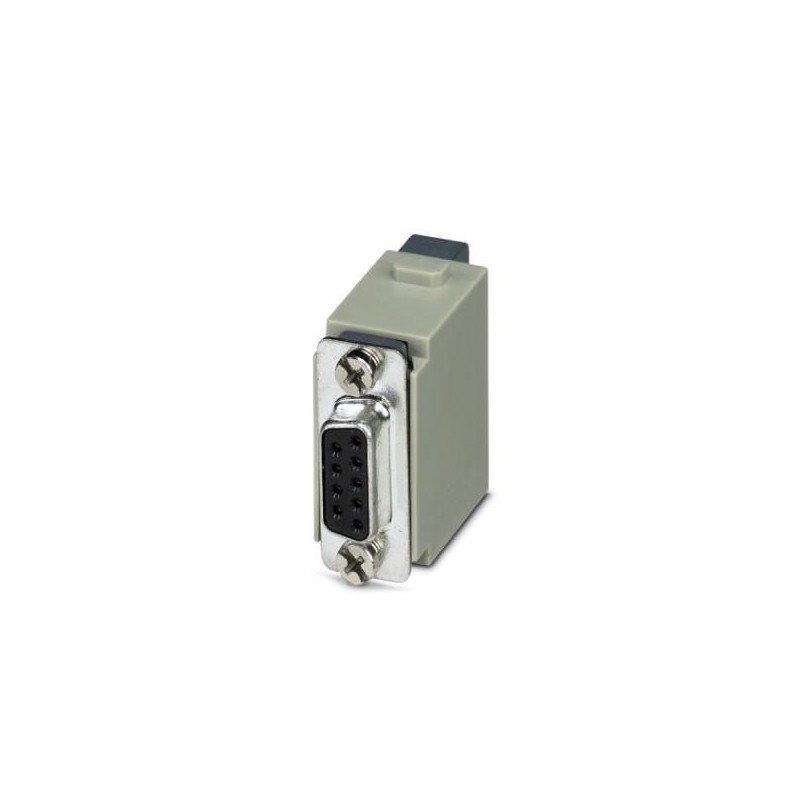

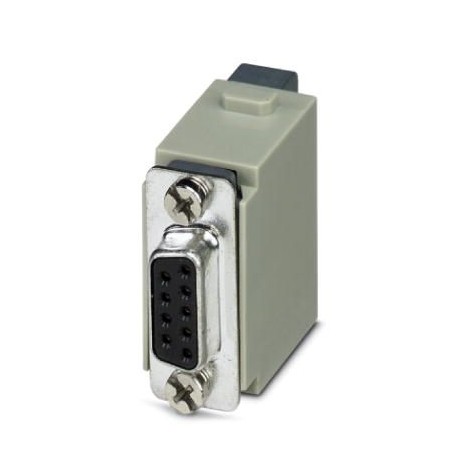

HC-M-DSUB 09-UT-F 1417307 PHOENIX CONTACT Module à élément de contact
HC-M-DSUB 09-UT-F
1417307
PHOENIX_CONTACT
Module à élément de contact
Module d’insertion de contact, nombre de pôles : 9, type : D-SUB9, Femelle, Raccord à vis, 48 V, 1 A, 0,08 mm² ... 0,5 mm², application : Données
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1417307 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 575 (C-2-2017) |
| GTIN | 4055626112497 |
| Poids par pièce (hors emballage) | 0,038 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | CN (Chine) |
Caractéristiques électriques
| Tension de référence (III/3) | 50 V (D-SUB) |
|---|---|
| Courant de référence | 1 A |
| Tension de choc assignée | 0,8 kV |
| Enfichable | 9 |
Caractéristiques mécaniques
| Section raccordable | 0,08 mm² ... 0,5 mm² |
|---|---|
| Section raccordable AWG | 28 ... 20 |
| Longueur de gaine à dénuder de chaque fil | 4,2 mm |
| Couple de serrage | 0,03 Nm ... 0,05 Nm |
| Diamètre de contact | 1 mm |
| Cycles d'enfichage | ≥ 500 |
| Hauteur minimum du boîtier | 72 mm |
Généralités
| Remarque | Pour boîtiers HEAVYCON de type B6 à B48, cadre support de module HC-M-B...MF-... nécessaire |
|---|---|
| Version | D-SUB 9 |
| Série | HC-M-DSUB-U |
| Coloris | gris clair |
| Nombre de prises | 1 |
| Mode de raccordement | Raccordement vissé |
| Type de contact | tournés |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| L'utilisation de tiges de détrompage HC-CST-MOD (1636127) et de connecteurs femelles de détrompage HC-CBU-MOD (1636130) est recommandée. | |
| Instruction pour le montage |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
| Matériau du conducteur externe | Revêtement zinc |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
| Caractéristique | Valeur |
|---|---|
| Insert de contact sans contact (EF007324) | Non |
| Finition des contacts (EF001587) | Autre |
| Nombre de pôles (EF001391) | 9 |
| Diamètre du contact à fiche (EF007320) | 1 mm |
| Matériau de l'insert de connecteur (EF007545) | Autre |
| Courant assigné In (EF008250) | 1 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.08 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.08 mm² |
| Matériau du revêtement de contact (EF004020) | Argent |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du contact (EF007544) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 34.2 mm |
| Hauteur (EF000040) | 35.7 mm |
| Profondeur (EF000049) | 14.6 mm |
