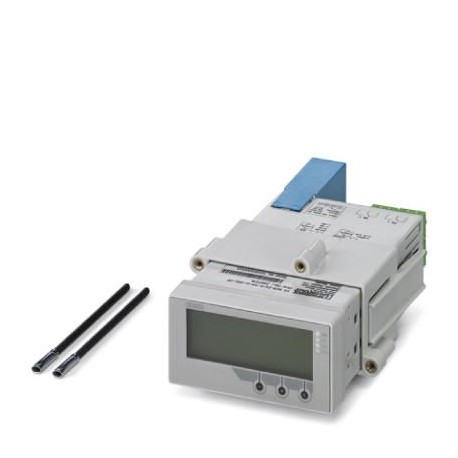

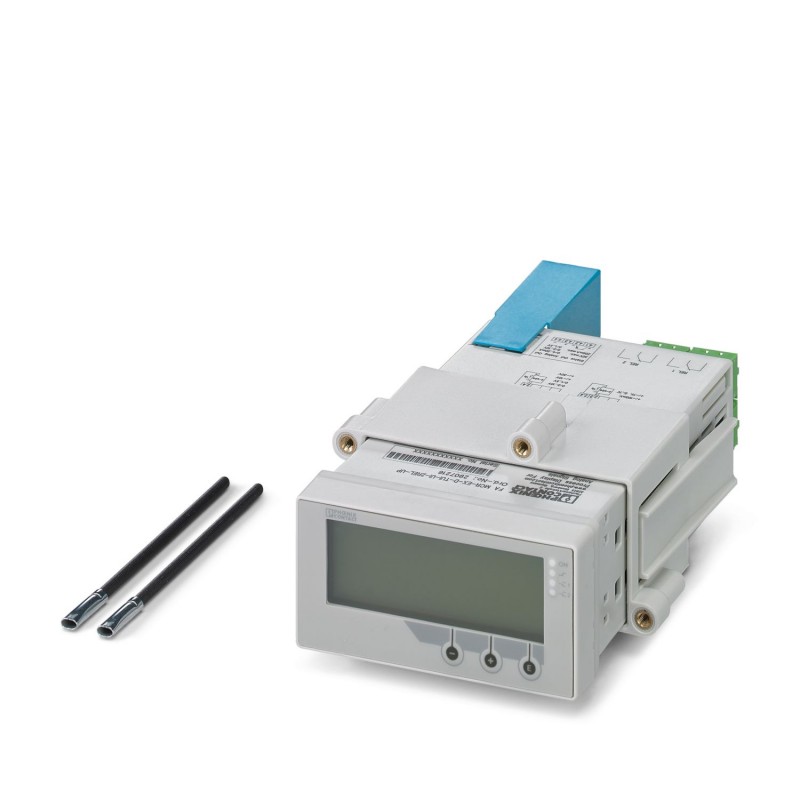

FA MCR-EX-D-TUI-UI-2REL-UP 2907216 PHOENIX CONTACT Digitalanzeige
FA MCR-EX-D-TUI-UI-2REL-UP
2907216
PHOENIX_CONTACT
Digitalanzeige
Ex i, Boxed Multifunktionaler Prozessanzeiger für Schaltschrankkomponenten zur Überwachung und Anzeige analoger Messwerte. Universelle Eingänge ermöglichen den Anschluss von Strom, Spannung, RTDs und Thermoelementen. 2 Schaltkontakt-Relaisausgänge und 1 Analogausgang. HIRSCH
Zubehör/Ersatzteile für Instrumente > Zubehör/Ersatzteile für Sensoren für Heizung, Klima und Lüftung
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2907216 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Katalogseite | Seite 180 (C-5-2017) |
| GTIN | 4055626173627 |
| Gewicht pro Stück (exklusive Verpackung) | 580,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 580,000 g |
| Zolltarifnummer | 90303330 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Max. Einsatzhöhe | < 2000 m (über NN) |
| Schutzart | IP65 von vorne |
Eingangsdaten
| Beschreibung des Eingangs | Universaleingang |
|---|---|
| Anzahl der Eingänge | 1 |
| Eingangssignal Strom | 0 mA ... 20 mA +10 % |
| 4 mA ... 20 mA +10 % | |
| max. Eingangsstrom | < 150 mA |
| Eingangssignal | Strom |
| Eingangswiderstand Stromeingang | 10 Ω |
| Transmitterspeisespannung | > 14 V (22 mA) |
| Transmitterspeisespannungsbereich | 22,8 V ... 27,6 V (Leerlauf) |
| Transmitterspeisestrom | < 30 mA (Kurzschluss- und Überlastschutz) |
| Verwendbare Eingangsquellen | Widerstandsthermometer |
| Verwendbare Sensortypen (RTD) | Pt-, Ni-, Cu-Sensoren |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Beschreibung des Eingangs | Universaleingang |
| Eingangssignal Spannung | 0 V ... 10 V |
| 2 V ... 10 V | |
| 0 V ... 5 V | |
| 0 V ... 1 V | |
| 1 V ... 5 V | |
| -1 V ... 1 V | |
| -10 V ... 10 V | |
| -30 V ... 30 V | |
| -100 mV ... 100 mV | |
| max. Eingangsspannung | ± 35 V (≥ 1 V) |
| Eingangssignal | Spannung |
| Eingangswiderstand Spannungseingang | > 1 MΩ |
| Verwendbare Eingangsquellen | Thermoelemente |
| Verwendbare Sensortypen (TC) | J, K, T, N, B, S, R, U. L, C, D |
Ausgangsdaten
| Benennung Ausgang | Stromausgang |
|---|---|
| Anzahl der Ausgänge | 1 |
| Konfigurierbar/Programmierbar | ja |
| Ausgangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| max. Ausgangsstrom | < 22 mA |
| Bürde/Ausgangslast Stromausgang | ≤ 500 Ω (22 mA) |
| Ripple | < 10 mVSS(500 Ω) |
| Auflösung D/A | 13 Bit |
| Benennung Ausgang | Spannungsausgang |
| Ausgangssignal Spannung | 0 V ... 10 V |
| 2 V ... 10 V | |
| 0 V ... 5 V | |
| 1 V ... 5 V | |
| max. Ausgangsspannung | < 11 V |
| Ripple | < 10 mVSS(1000 Ω) |
| Auflösung D/A | 13 Bit |
Schaltausgang
| Benennung Ausgang | Relaisausgang |
|---|---|
| Kontaktausführung | 2 Wechsler |
| Schaltspannung minimal | 12 V |
| Schaltspannung maximal | 30 V DC (3 A) |
| 230 V AC (3 A) | |
| Schaltstrom minimal | 10 mA |
| Benennung Ausgang | Transistorausgang, aktiv |
| Beschreibung des Ausgangs | Open-collector-Ausgang |
| Anzahl der Ausgänge | 1 |
| Kontaktausführung | Transistor |
| Schaltspannung maximal | 28 V |
| Schaltstrom maximal | 3 A |
| 200 mA |
Versorgung
| Versorgungsspannungsbereich | 24 V AC/DC ... 230 V AC/DC (-20 % ... +10 %, 50 Hz ... 60 Hz) |
|---|---|
| Leistungsaufnahme | ≤ 6,9 W |
Allgemein
| Prüfspannung | 2500 V |
|---|---|
| Schutzklasse | I |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Prüfspannung Eingang/Ausgang | 1500 V |
| Prüfspannung Eingang/Versorgung | 2500 V |
| Prüfspannung Ausgang/Versorgung | 2500 V |
| Störabstrahlung | IEC 61326, Klasse A |
| Störfestigkeit | IEC 61326 / NAMUR NE 21 |
| Material Gehäuse | PC-GF10 |
| Einbaulage | Max. Blickwinkelbereich +/- 45° von der Display-Mittelachse in jede Richtung |
| Konformität | CE-konform |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| UL, USA / Kanada | UL 61010 Recognized |
| FM | AIS, NI/I/2/ABCDEFG/T4 |
| CSA | AIS, NI/I/2/ABCDEFG/T4 |
| GL | EMC1 C |
Normen und Bestimmungen
| Störabstrahlung | IEC 61326, Klasse A |
|---|---|
| Störfestigkeit | IEC 61326 / NAMUR NE 21 |
| Konformität | CE-konform |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| UL, USA / Kanada | UL 61010 Recognized |
| FM | AIS, NI/I/2/ABCDEFG/T4 |
| CSA | AIS, NI/I/2/ABCDEFG/T4 |
| GL | EMC1 C |
| Gruppe | Ex ia IIC |
| Ex ia IIB | |
| Ex ia IIA | |
| Ex ia IIC | |
| Ex ia IIB | |
| Ex ia IIA |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027210301eCl@ss 4.127210301eCl@ss 5.027210301eCl@ss 5.127210300eCl@ss 6.027210300eCl@ss 7.027210301eCl@ss 8.027210301eCl@ss 9.027210301
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | sonstige |
| Zubehör (EF013236) | Nein |
| Ersatzteil (EF013237) | Nein |
