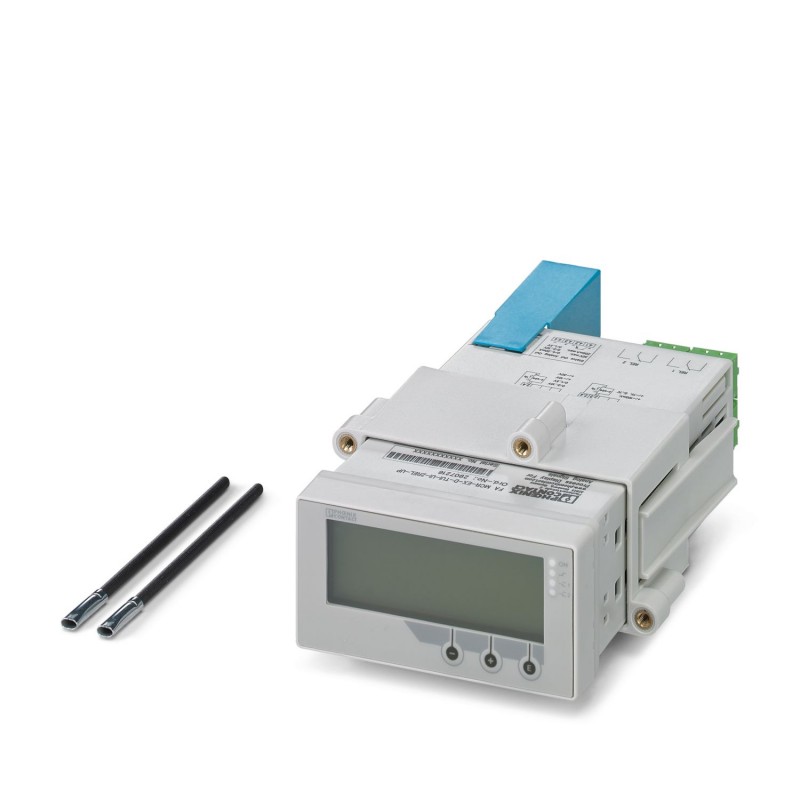

FA MCR-EX-D-TUI-UI-2REL-UP 2907216 PHOENIX CONTACT Afficheur numérique
FA MCR-EX-D-TUI-UI-2REL-UP
2907216
PHOENIX_CONTACT
Afficheur numérique
Ex i, indicateur de processus multifonctionnel en boîte pour les composants de tableaux électriques pour la surveillance et l’affichage de valeurs de mesure analogiques. Les entrées universelles permettent de connecter le courant, la tension, les RTD et les thermocouples. 2 sorties relais à contact commuté et 1 sortie analogique. CERF
Ex i, Afficheur de process multifonction, intégré dans le boîtier du panneau de commande pour la surveillance et la représentation des valeurs de mesure analogiques. Les entrées universelles permettent de raccorder du courant, de la tension, des sondes de température (RTD) et des thermocouples (TC). 2 sorties de relais à inverseur et 1 sortie analogique.. HART
Accessoires/pièces détachées pour instruments de mesure et de réglage > Accessoires/pièces détachées pour capteurs
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Afficheur numérique |
| Gamme de produits | Field Analog |
| Configuration | Clavier |
| Logiciel | |
| État de la gestion des données | |
| Révision de l'article | 02 |
| Propriétés d'isolation | |
| Classe de protection | I |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
Propriétés du système
| Fonctionnalité | |
| Configuration | Clavier |
| Logiciel | |
Propriétés électriques
| Tension d'essai | 2500 V (Relais/relais) |
| 2500 V (Relais entrée/sortie/alimentation) | |
| Tension d'essai sortie/alimentation | 2500 V |
| Tension d'essai entrée/sortie | 1500 V |
| Tension d'essai entrée/alimentation | 2500 V |
| Isolation galvanique Entrée/sortie/alimentation | |
| Isolation galvanique | 375 V |
| Alimentation | |
| Plage de tension d'alimentation | 24 V AC/DC ... 230 V AC/DC (-20 % ... +10 %, 50 Hz ... 60 Hz) |
| Courant max. absorbé | 30 mA |
| Consommation de puissance | ≤ 6,9 W |
Données d'entrée
| Signal: Courant | |
| Description de l'entrée | Entrée universelle |
| Nombre d'entrées | 1 |
| Signal d'entrée | Courant |
| Signal d'entrée courant | 0 mA ... 20 mA +10 % |
| 4 mA ... 20 mA +10 % | |
| Signal d'entrée courant maximal | < 150 mA |
| Sources d'entrée utilisables | Courant |
| Résistance d'entrée entrée courant | 10 Ω |
| Tension d'alimentation du transmetteur | > 16 V (22 mA) |
| Plage de tension d'alimentation du transmetteur | 22,8 V ... 27,6 V (marche à vide) |
| Courant d'alimentation du transmetteur | < 30 mA (Protection contre courts-circuits et surcharges) |
| Résolution convertisseur D/A | 16 Bit |
| Signal: Tension | |
| Description de l'entrée | Entrée universelle |
| Signal d'entrée | Tension |
| Signal d'entrée tension | 0 V ... 10 V |
| 2 V ... 10 V | |
| 0 V ... 5 V | |
| 0 V ... 1 V | |
| 1 V ... 5 V | |
| -1 V ... 1 V | |
| -10 V ... 10 V | |
| -30 V ... 30 V | |
| -100 mV ... 100 mV | |
| Signal d'entrée tension maximale | ± 35 V (≥ 1 V) |
| ± 12 V (< 1 V) | |
| Sources d'entrée utilisables | Tension |
| Résistance d'entrée entrée tension | > 1 MΩ |
| Signal: Résistance | |
| Description de l'entrée | Entrée universelle |
| Signal d'entrée | Résistance |
| Sources d'entrée utilisables | Résistance : 30 Ω ... 3000 Ω |
| Mesure | |
| Description de l'entrée | Entrée universelle |
| Configurable/programmable | oui |
| Types de capteurs utilisables (RTD) | Capteurs Pt, Ni, Cu |
| Sources d'entrée utilisables | Sonde thermométrique à résistance |
| Plage de mesure de la température | -200 °C ... 1100 °C (Plage variable en fonction du type de capteur, réglage) |
| Technologie de raccordement | 2, 3 ou 4 fils |
| Débit (taux de mesure) | 200 ms |
| Mesure | |
| Description de l'entrée | Entrée universelle |
| Configurable/programmable | oui |
| Types de capteurs utilisables (TC) | J, K, T, N, B, S, R, U. L, C, D |
| Sources d'entrée utilisables | Thermocouples |
| Plage de mesure de la température | -200 °C ... 2495 °C (Plage variable en fonction du type de capteur, réglage) |
| Débit (taux de mesure) | 200 ms |
Données de sortie
| Commutation: Relais | |
| Type de contact | 2 inverseurs |
| Tension de commutation minimale | 12 V |
| Tension de commutation maximale | 30 V DC (3 A) |
| 230 V AC (3 A) | |
| Courant de commutation minimal | 10 mA |
| Courant de commutation maximal | 3 A |
| Commutation: Transistor | |
| Description de la sortie | Sortie collecteur ouverte |
| Nombre de sorties | 1 |
| Type de contact | Transistor |
| Tension de commutation maximale | 28 V |
| Courant de commutation maximal | 200 mA |
| Signal: Courant | |
| Nombre de sorties | 1 |
| Configurable/programmable | oui |
| Signal de sortie courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Signal de sortie courant maximal | < 22 mA |
| Charge/charge de sortie Sortie courant | ≤ 500 Ω (22 mA) |
| Ondulation | < 10 mVCC(500 Ω) |
| Résolution convertisseur D/A | 13 Bit |
| Nombre de caractères affichés | 5 |
| Affichage | Écran LC à 7 segments, rétroéclairé, matrice DOT pour texte / graphique à barres |
| Coefficient de température typ. | 0,01 %/K |
| Signal: Tension | |
| Signal de sortie tension | 0 V ... 10 V |
| 2 V ... 10 V | |
| 0 V ... 5 V | |
| 1 V ... 5 V | |
| Signal de sortie tension maximale | < 11 V |
| Tension de marche à vide | 24 V DC (+15 %/-5 %) |
| Courant de court-circuit | < 25 mA |
| Ondulation | < 10 mVCC(1000 Ω) |
| Résolution convertisseur D/A | 13 Bit |
| Coefficient de température typ. | 0,01 %/K |
Caractéristiques de raccordement
| Entrée, Sortie, Etat | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 26 ... 16 |
| Relais, alimentation | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Couple de serrage | 0,4 Nm ... 0,4 Nm |
Données Ex
| Circuits électriques Ex i (EPL) | Ga |
| Da | |
| Données relatives à la technique de sécurité | |
| Remarque | Alimentation de convertisseur de mesure à deux conducteurs (à sécurité intrinsèque) |
| Inductance interne max. Li | 75 µH |
| Capacité interne max. Ci | 8 nF |
| Tension de sortie max. Uo | ≤ 27,3 V |
| Courant de sortie max. Io | ≤ 96,5 mA |
| Puissance de sortie max. Po | ≤ 659 mW |
| Ex ia IIC: Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 4 mH / 88 nF |
| Ex ia IIB: Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 17 mH / 683 nF |
| Ex ia IIA: Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 34 mH / 2280 nF |
| Données relatives à la technique de sécurité | |
| Remarque | Entrées de température (sécurité intrinsèque) |
| Inductance interne max. Li | 75 µH |
| Capacité interne max. Ci | 8 nF |
| Tension de sortie max. Uo | ≤ 27,3 V |
| Courant de sortie max. Io | ≤ 22,1 mA |
| Puissance de sortie max. Po | ≤ 151 mW |
| Ex ia IIC: Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 500 µH / 85 nF |
| Ex ia IIB: Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 2 mH / 360 nF |
| Ex ia IIA: Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 5 mH / 530 nF |
| Données relatives à la technique de sécurité | |
| Remarque | Entrée courant (sécurité intrinsèque) |
| Inductance interne max. Li | 75 µH |
| Capacité interne max. Ci | 8 nF |
| Tension de sortie max. Uo | ≤ 27,3 V |
| Courant de sortie max. Io | ≤ 5 mA |
| Puissance de sortie max. Po | ≤ 34,2 mW |
| Ex ia IIC: Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 500 mH / 88 nF |
| Ex ia IIB: Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 2 mH / 380 nF |
| Ex ia IIA: Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 100 mH / 540 nF |
| Données relatives à la technique de sécurité | |
| Remarque | Entrée tension (à sécurité intrinsèque) |
| Inductance interne max. Li | 75 µH |
| Capacité interne max. Ci | 8 nF |
| Tension de sortie max. Uo | ≤ 27,3 V |
| Courant de sortie max. Io | ≤ 5 mA |
| Puissance de sortie max. Po | ≤ 34,2 mW |
| Ex ia IIC: Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 500 mH / 88 nF |
| Ex ia IIB: Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 2 mH / 380 nF |
| Ex ia IIA: Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 100 mH / 540 nF |
Interfaces
| Données: T-PORT | |
| Type de raccordement | Embase à 4 pôles |
| Données: USB | |
| Débit série | 38400 bauds |
| Communication des données (dérivation) | |
| Protocoles supportés | HART |
Signalisation
| Affichage d'état | LED (rouge) |
Dimensions
| Largeur | 96 mm |
| Hauteur | 48 mm |
| Profondeur | 175 mm |
Indications sur les matériaux
| Couleur | gris clair (RAL 7035) |
| Matériau du boîtier | PC-GF10 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP65 (Face avant) |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | < 2000 m (au-d. du niveau de la mer) |
| Classe climatique | selon CEI 60654-1, classe B2 |
| Humidité de l'air admissible (fonctionnement) | Avant : condensation autorisée |
| Tube d'appareil : sans condensation | |
Homologations
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| Certificat | PTB 15 ATEX 2011 |
| UKCA Ex (UKEX) | |
| Certificat | CML 21UKEX2995 |
| UL, USA / Canada | |
| Repérage | UL 61010 Recognized |
| FM | |
| Repérage | AIS, NI/I/2/ABCDEFG/T4 |
| CSA | |
| Repérage | AIS, NI/I/2/ABCDEFG/T4 |
| Homologation construction navale | |
| Certificat | DNV GL TAA000029G |
| Données GL DNV | |
| Temperature | B |
| Humidity | B |
| Vibration | A |
| EMC | B |
| Enclosure | B (front) / A (rear) |
Données CEM
| Immunité | IEC 61326 / NAMUR NE 21 |
| Emission | CEI 61326, classe A |
Montage
| Type de montage | Montage sur rail DIN |
| Montage face avant | |
| Emplacement pour le montage | Plage angulaire maximale de ±45° par rapport à l'axe médian de l'afficheur dans chaque direction |
| Caractéristique | Valeur |
|---|---|
| Type d'accessoire (EF000215) | Autre |
| Accessoire (EF013236) | Non |
| Pièce détachée (EF013237) | Non |
