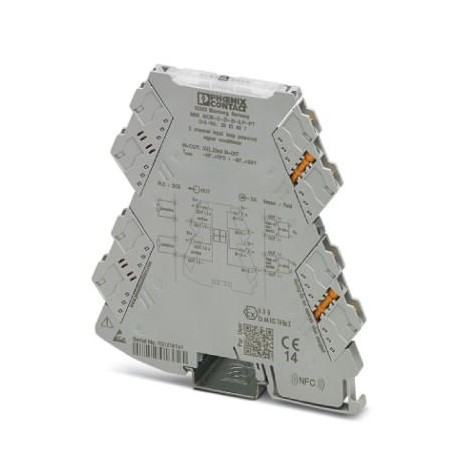

MINI MCR-2-2I-2I-ILP-PT 2901997 PHOENIX CONTACT Passivtrenner
MINI MCR-2-2I-2I-ILP-PT
2901997
PHOENIX_CONTACT
Passivtrenner
Zweikanaliger Eingangsschleifen-gespeister 2-Wege-Separator mit Steckverbindungstechnik zur galvanischen Trennung analoger Signale. Eingangssignal = Ausgangssignal: 0(4)mA ... 20 mA. Push-in-Verbindungstechnik.
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2901997 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Katalogseite | Seite 78 (C-5-2017) |
| GTIN | 4046356649483 |
| Gewicht pro Stück (exklusive Verpackung) | 106,800 g |
| Gewicht pro Stück (inklusive Verpackung) | 117,300 g |
| Zolltarifnummer | 85437090 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Eingangsdaten
| Beschreibung des Eingangs | Stromeingang |
|---|---|
| Anzahl der Eingänge | 2 |
| Konfigurierbar/Programmierbar | nein |
| Eingangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Ansprechstrom | ca. 200 µA |
| Eingangsspannungsbegrenzung | 30 V |
| Verlustspannung | 3,1 V (I = 20 mA) |
Ausgangsdaten
| Benennung Ausgang | Stromausgang |
|---|---|
| Anzahl der Ausgänge | 2 |
| Konfigurierbar/Programmierbar | nein |
| Ausgangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Bürde/Ausgangslast Stromausgang | < 600 Ω (bei I = 20-mA-Ausgangssignal) |
| Übertragungsverhalten | 1:1 zum Eingangssignal |
Versorgung
| Versorgungsspannungsbereich | 9,6 V DC ... 30 V DC (keine separate Versorgungsspannung erforderlich) |
|---|---|
| Leistungsaufnahme | 600 mW |
Anschlussdaten
| Anschlussart | Push-in-Anschluss |
|---|---|
| Einleiter/Klemmstelle starr mit Aderendhülse min | 0,14 mm² |
| Einleiter/Klemmstelle starr mit Aderendhülse max | 2,5 mm² |
| Einleiter/Klemmstelle starr ohne Aderendhülse min | 0,14 mm² |
| Einleiter/Klemmstelle starr ohne Aderendhülse max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,14 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt flexibel AWG min | 24 |
| Leiterquerschnitt flexibel AWG max | 12 |
| Abisolierlänge | 10 mm |
Allgemein
| Anzahl der Kanäle | 2 |
|---|---|
| Übertragungsfehler maximal | ≤ 0,1 % (vom Endwert) |
| Temperaturkoeffizient maximal | ≤ 0,002 %/K (vom Messwert / 100 Ω Bürde) |
| Zusatzfehler, abhängig von Bürde | < 0,075 % (vom Messwert / 100 Ω Bürde) |
| Grenzfrequenz (3 dB) | 100 Hz |
| Galvanische Trennung | Verstärkte Isolierung nach IEC 61010-1 |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Bemessungsisolationsspannung | 300 V (effektiv) |
| Prüfspannung Eingang/Ausgang/Versorgung | 3 kV (50 Hz, 1 min.) |
| Prüfspannung Kanal/Kanal | 3 kV (50 Hz, 1 min.) |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Störabstrahlung | EN 61000-6-4 |
| Störfestigkeit | EN 61000-6-2 Während der Störbeeinflussung kann es zu geringen Abweichungen kommen. |
| Farbe | grau |
| Material Gehäuse | PBT |
| Einbaulage | beliebig |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Kanada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| GL | GL beantragt |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
|---|---|
| Störabstrahlung | EN 61000-6-4 |
| Galvanische Trennung | Verstärkte Isolierung nach IEC 61010-1 |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Kanada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| GL | GL beantragt |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
