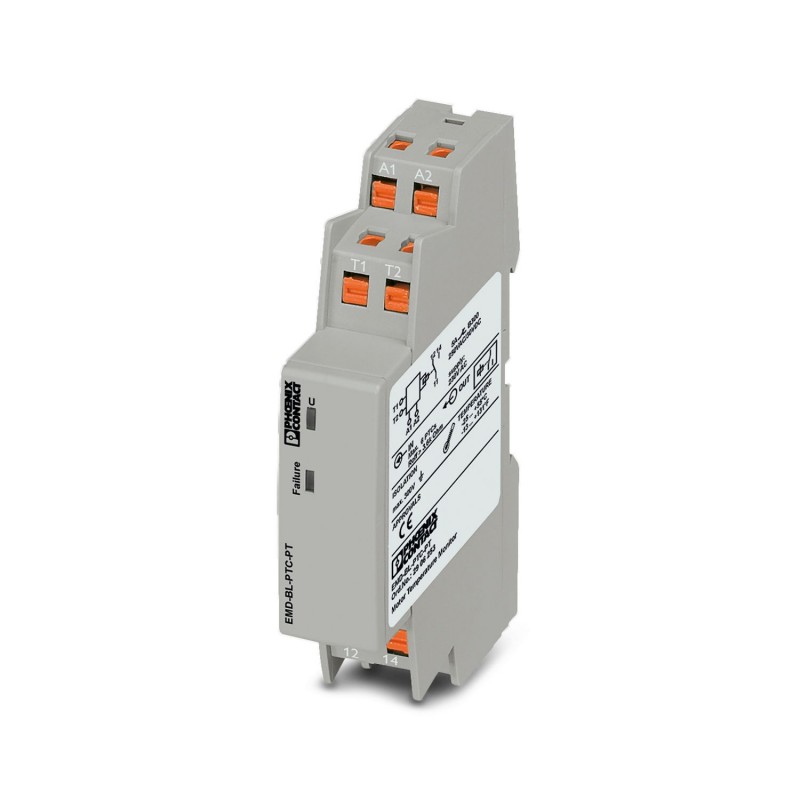

EMD-BL-PTC-PT 2906253 PHOENIX CONTACT Überwachungsrelais
EMD-BL-PTC-PT
2906253
PHOENIX_CONTACT
Überwachungsrelais
Temperaturüberwachung der Motorwicklung (max. 6 PTC) für Temperaturfühler nach DIN 44081 und DIN 44082 mit Kurzschlussüberwachung des Thermistorkreises, mit Push-in-Anschluss.
Relais > Temperaturüberwachungsgerät
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2906253 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Katalogseite | Seite 264 (C-5-2017) |
| GTIN | 4055626053745 |
| Gewicht pro Stück (exklusive Verpackung) | 74,300 g |
| Gewicht pro Stück (inklusive Verpackung) | 74,300 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | AT (Österreich) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
Eingangsdaten
| Temperaturkoeffizient maximal | < 0,05 %/K |
|---|---|
| Funktion | Wicklungstemperaturüberwachung |
| Grundgenauigkeit | ± 10 % (vom Skalenendwert) |
| Summenkaltwiderstand | ≤ 1,5 kΩ |
| Ansprechwert | ≥ 3,6 kΩ (Relais fällt ab) |
| Rückfallwert | ≤ 1,6 kΩ (Relais zieht an) |
| Kurzschlusserkennung | |
| Wiederbereitschaftszeit | > 300 ms |
Kontaktseite
| Kontaktausführung | 1 potenzialfreier Wechsler |
|---|---|
| Schaltspannung maximal | 250 V AC (nach IEC 60947-5-1) |
| Abschaltleistung (ohmsche Last) maximal | 1250 VA (5 A / 250 V AC) |
| Ausgangssicherung | 5 A (flink) |
Versorgung
| Versorgungsspannung | 230 V AC (-15 % ... +10 %) |
|---|---|
| Versorgungsspannungsbereich | 195,5 V AC ... 253 V AC |
Allgemein
| Lebensdauer mechanisch | 15x 106Schaltspiele |
|---|---|
| Betriebsart | 100 % ED |
| Einbaulage | beliebig |
| Montagehinweis | auf Normschiene NS 35 nach EN 60715 |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
| Überspannungskategorie | III (IEC 60947-5-1) |
| Isolierstofftyp Gehäuse | Polyamid PA 6.6, selbstverlöschend |
| Farbe | grau |
| Konformität | CE-konform |
Anschlussdaten
| Leiterquerschnitt flexibel min. | 0,14 mm² |
|---|---|
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Störabstrahlung | EN 61000-6-3 |
| Störfestigkeit | EN 61000-6-2 |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2006/95/EG (gültig bis 19.04.2016) / 2014/35/EU (gültig ab 20.04.2016) |
| Konformität | CE-konform |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 5.027371810eCl@ss 5.127371800eCl@ss 6.027371800eCl@ss 7.027371810eCl@ss 8.027371810eCl@ss 9.027371810
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Fehlerspeicherung möglich (EF003423) | Nein |
| Externer Reset möglich (EF003426) | Nein |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 1 |
| Breite (EF000008) | 17.5 mm |
| Höhe (EF000040) | 89.5 mm |
| Tiefe (EF000049) | 65.5 mm |
