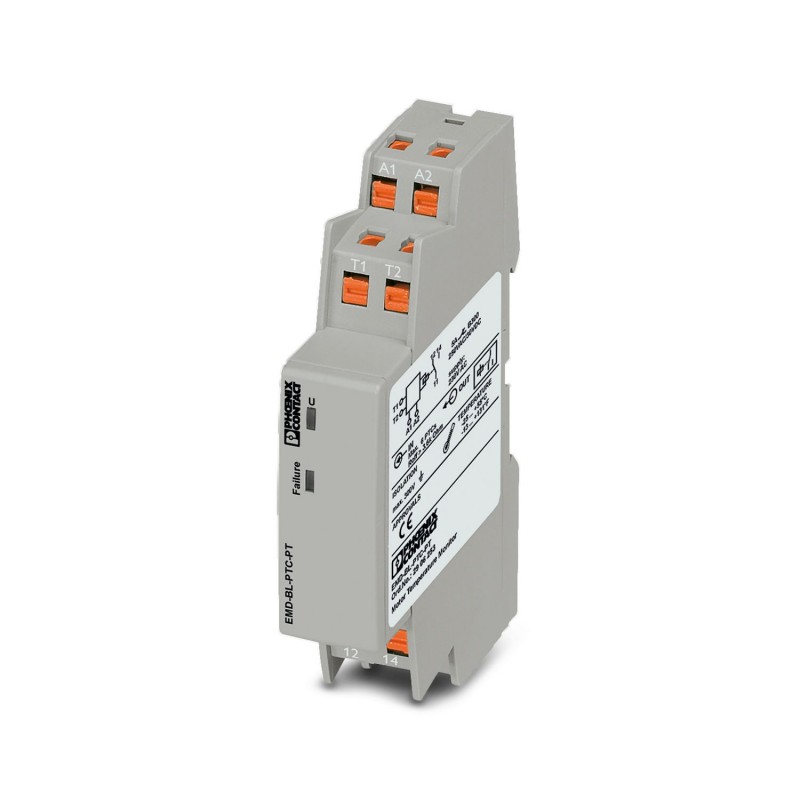

EMD-BL-PTC-PT 2906253 PHOENIX CONTACT Supervisión de la temperatura del devanado del motor (máximo 6 PTC) pa..
EMD-BL-PTC-PT
2906253
PHOENIX_CONTACT
Supervisión de la temperatura del devanado del motor (máximo 6 PTC) para sensor de temperatura según DIN 44081 y DIN 44082 con supervisión de cortocircuito del circuito de termistores, con conexión push-in.
Relés > Dispositivo de control de temperatura
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Relés de supervisión de temperatura |
| Número (Sensor PTC) | 6 (1 x 6 PTCs) |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | 15x 106operaciones |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 00 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Vida útil eléctrica | 1x 105operaciones |
| Tensión transitoria de dimensionamiento | 4 kV |
| Alimentación | |
| Tensión de alimentación | 230 V AC (-15 % ... +10 %) |
| Tensión de alimentación | 195,5 V AC ... 253 V AC |
| Potencia nominal absorbida | 3,5 VA (0,5 W) |
| Denominación Entrada | Entrada de medición |
| Tensión de entrada máxima | 4 V DC (Bornes de conexión: T1 y T2) |
| Gama de frecuencias | 50 Hz ... 60 Hz |
| Coeficiente de temperatura máximo | < 0,05 %/K |
| Retardo de reacción | < 100 ms |
| Retardo para conexión | < 450 ms |
| Valor de reacción | ≥ 3,6 kΩ (El relé se desexcita) |
| Función | Control de temperatura de bobina |
| Precisión básica | ± 10 % (del valor final de escala) |
| Resistencia fría suma | ≤ 1,5 kΩ |
| Valor de desactivación | ≤ 1,6 kΩ (El relé se excita) |
| Detección de cortocircuito | < 20 Ω |
| Tiempo de recuperación | > 300 ms |
| Control | |
| Reset | AutoReset |
| Conmutar | |
| Tipo de conmutación del contacto | 1 contacto conmutado sin potencial |
| Tensión de conmutación máxima | 250 V AC (según IEC 60947-5-1) |
| Potencia de ruptura (carga óhmica) máxima | 1250 VA (5 A / 250 V AC) |
| Fusible de salida | 5 A (rápido) |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
| Anchura | 17,5 mm |
| Altura | 89,5 mm |
| Profundidad | 65,5 mm |
| Color | gris (RAL 7042) |
| Tipo de material aislante Carcasa | Poliamida PA 6.6, autoextinguible |
| Condiciones ambientales | |
| Índice de protección (Carcasa) | IP40 (Carcasa) |
| Índice de protección (Bornas de conexión) | IP20 (Bornas de conexión) |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 15 % ... 85 % |
| CE | |
| Certificado | Conformidad CE |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Directiva de baja tensión | De conformidad con la directiva NS |
| Resistencia a interferencias | EN 61000-6-2 |
| Emisión de interferencias | EN 61000-6-3 |
| Normas/especificaciones | IEC 60947-5-1 |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | sobre carril normalizado NS 35 conforme a EN 60715 |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Con abrazaderas extraíbles (EF003340) | No |
| Almacenamiento de errores posible (EF003423) | No |
| Reinicio externo posible (EF003426) | No |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 1 |
| Anchura (EF000008) | 17.5 mm |
| Altura (EF000040) | 89.5 mm |
| Profundidad (EF000049) | 65.5 mm |
