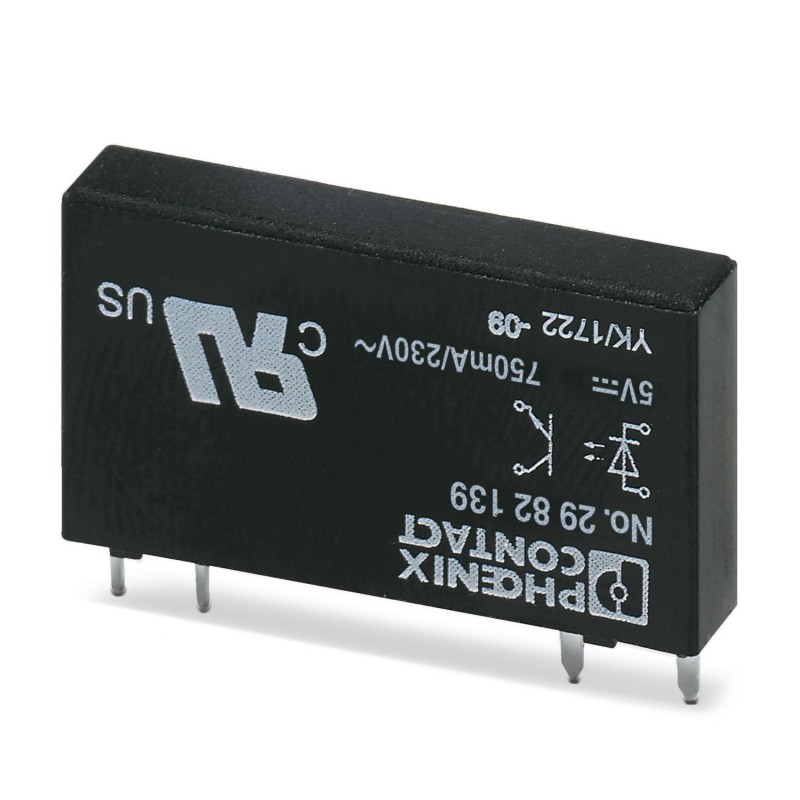

OPT- 5DC/230AC/ 1 2982139 PHOENIX CONTACT Miniatur-Solid-State-Relais
OPT-5DC/230AC/ 1
2982139
PHOENIX_CONTACT
10
Artikel auf Anfrage, das gebe keine Rückkehr.
Miniatur-Solid-State-Relais
Steckbares Miniatur-Halbleiterrelais, Leistungs-Halbleiterrelais, 1 Schließkontakt, Eingang: 5 V DC, Ausgang: 24-253 V AC/ 0,75 A
Relais > Optokoppler
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2982139 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Mindestbestellmenge | 10 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4046356418973 |
| Gewicht pro Stück (exklusive Verpackung) | 4,120 g |
| Gewicht pro Stück (inklusive Verpackung) | 4,120 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 75 °C |
Eingangsdaten
| Eingangsnennspannung UN | 5 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| Eingangsspannungsbereich | 4 V DC ... 6 V DC |
| Schaltschwelle "0"-Signal Spannung | ≤ 1,4 V |
| Schaltschwelle "1"-Signal Spannung | ≥ 3 V |
| Typischer Eingangsstrom bei UN | 7 mA |
| Einschaltzeit typisch | 10 ms |
| Ausschaltzeit typisch | 10 ms |
| Übertragungsfrequenz | 10 Hz |
Ausgangsdaten
| Ausgangsspannungsbereich | 24 V AC ... 253 V AC |
|---|---|
| Grenzdauerstrom | 0,75 A (siehe Derating-Kurve) |
| Einschaltstrom maximal | 30 A (10 ms) |
| Laststrom minimal | 10 mA |
| Leckstrom | < 1 mA (im Auszustand) |
| Grenzlastintegral | 4,5 A2s |
| Spannungsabfall bei max. Grenzdauerstrom | < 1 V |
| Ausgangsschaltung | 2-Leiter massefrei, Nullspannungsschalter |
| Schutzbenennung | RCV-Beschaltung |
| Schutzschaltung/-Bauteil | RCV-Beschaltung |
Allgemein
| Einbaulage | beliebig |
|---|---|
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Schutzart | RT III (Waschdicht) |
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Normen und Bestimmungen
| Benennung | Normen / Bestimmungen |
|---|---|
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Bemessungsisolationsspannung | 260 V AC |
| Bemessungsstoßspannung | 4 kV (Basisisolierung) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 4 V |
| Art der Eingangsspannung (EF003033) | DC |
| Ausgangsspannung (EF003933) | 24 V |
| Art der Ausgangsspannung (EF008222) | AC |
| Bemessungsbetriebsstrom Ie (EF001443) | 0.75 A |
| Art des Digitalausgangs (EF003601) | elektronisch |
| Mit LED-Anzeige (EF005950) | Nein |
