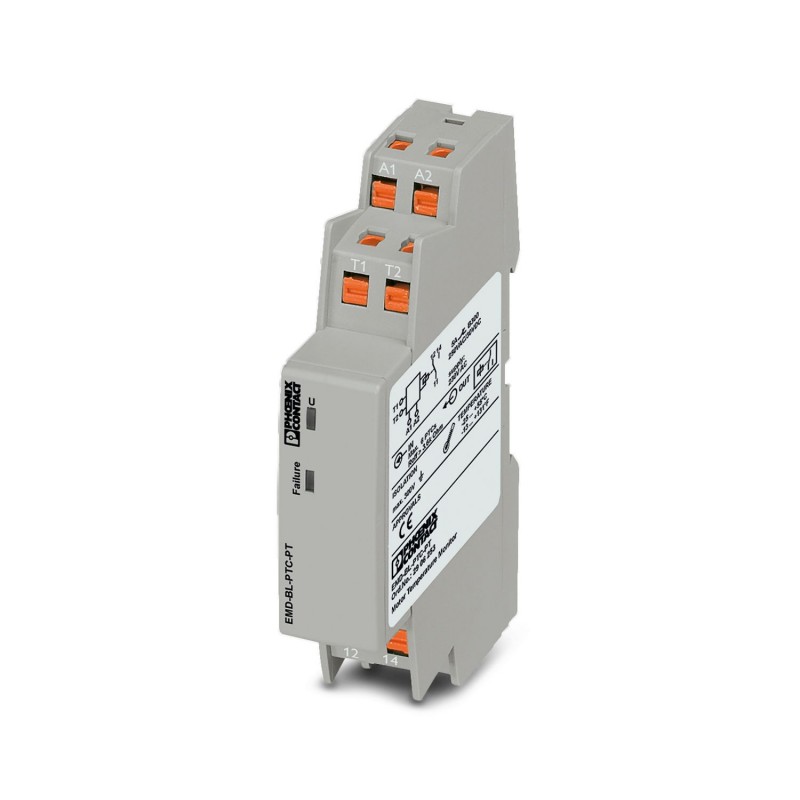

EMD-BL-PTC-PT 2906253 PHOENIX CONTACT Relais de surveillance
EMD-BL-PTC-PT
2906253
PHOENIX_CONTACT
Relais de surveillance
Surveillance de la température de l’enroulement du moteur (maximum 6 PTC) pour capteur de température selon DIN 44081 et DIN 44082 avec surveillance des courts-circuits du circuit de thermistance, avec connexion enfichable.
Surveillance de la température de l'enroulement moteur (au maximum 6 PTC) pour la sonde de température selon DIN 44081 et DIN 44082 avec surveillance des courts-circuits du circuit de thermistor avec raccordement Push-in.
Relais > Relais de surveillance de température
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Relais de surveillance de température |
| Nombre (Capteur PTC) | 6 (1 x 6 PTCs) |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | 15x 106cycles |
| État de la gestion des données | |
| Révision de l'article | 00 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Durée de vie électrique | 1x 105cycles |
| Tension de tenue aux chocs assignée | 4 kV |
| Alimentation | |
| Tension d'alimentation | 230 V AC (-15 % ... +10 %) |
| Plage de tension d'alimentation | 195,5 V AC ... 253 V AC |
| Consommation nominale | 3,5 VA (0,5 W) |
| Dénomination entrée | Entrée mesure |
| Tension d'entrée maximale | 4 V DC (Blocs de jonction : T1 et T2) |
| Plage de fréquence | 50 Hz ... 60 Hz |
| Coefficient de température max. | < 0,05 %/K |
| Temporisation de déclenchement | < 100 ms |
| Temporisation à l'enclenchement | < 450 ms |
| Seuil de réponse | ≥ 3,6 kΩ (Le relais retombe) |
| Fonction | Surveillance des températures du bobinage |
| Précision de base | ± 10 % (de la déviation maximale de l'échelle) |
| Résistance PTC cumulée | ≤ 1,5 kΩ |
| Valeur de décollage | ≤ 1,6 kΩ (Relais armé) |
| Détection de court-circuit | < 20 Ω |
| Temps de réarmement | > 300 ms |
| Commande | |
| RAZ | RAZ automatique |
| Commutation | |
| Type de contact | 1 inverseur sans potentiel |
| Tension de commutation maximale | 250 V AC (selon CEI 60947-5-1) |
| Puissance de coupure (charge ohmique) max. | 1250 VA (5 A / 250 V AC) |
| Fusible de sortie | 5 A (rapide) |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
| Largeur | 17,5 mm |
| Hauteur | 89,5 mm |
| Profondeur | 65,5 mm |
| Couleur | gris (RAL 7042) |
| Type d'isolant boîtier | Polyamide PA 6.6, autoextinguible |
| Conditions ambiantes | |
| Indice de protection (Boîtier) | IP40 (Boîtiers) |
| Indice de protection (Blocs de jonction) | IP20 (Blocs de jonction) |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 15 % ... 85 % |
| CE | |
| Certificat | Conformité CE |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Directive basse tension | Conformité à la directive NS |
| Immunité | EN 61000-6-2 |
| Emission | EN 61000-6-3 |
| Normes/Prescriptions | CEI 60947-5-1 |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | sur profilé normalisé NS 35 selon EN 60715 |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Avec pinces amovibles (EF003340) | Non |
| Mémorisation possible des défaillances (EF003423) | Non |
| Réinitialisation externe possible (EF003426) | Non |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Largeur (EF000008) | 17.5 mm |
| Hauteur (EF000040) | 89.5 mm |
| Profondeur (EF000049) | 65.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
