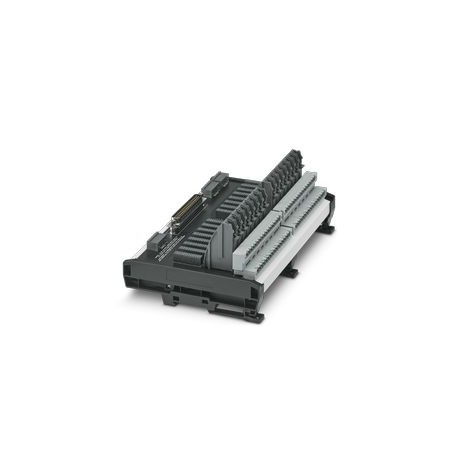

BASE-MSTB/D37M/16CH/EX 1065476 PHOENIX CONTACT 16-Kanal-Marshalling-VIP-I/O-Basiselement mit 37-poligen D-SU..
BASE-MSTB/D37M/16CH/EX
1065476
PHOENIX_CONTACT
16-Kanal-Marshalling-VIP-I/O-Basiselement mit 37-poligen D-SUB-Anschlüssen für den universellen Einsatz. Steckbare Feld- und Versorgungsklemmen sind als Zubehör erhältlich. Wahlweise mit Schraub- oder Push-in-Anschlusstechnik.
Industriesteuerungen SPS > Übergabemodul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Modulare Halterungen |
| Produktfamilie | VIP I/O-Marshalling |
| Anzahl der Kanäle | 16 |
| Isolationseigenschaften | |
| Überspannungs-Kategorie | II, III |
| Grad der Verschmutzung | 2 |
| Anzahl der Kanäle | 16 |
| Maximale Betriebsspannung UMax. | 30 V DC (P2 und Feldklemmen) |
| 230 V AC (P2 und Feldklemmen) | |
| 30 V DC (P1-Klemmen) | |
| 30 V DC (D-SUB) | |
| Max. zulässiger Strom | 15 A (P1- oder P2-Klemmen) |
| Maximal zulässiger Summenstrom | 15 A (pro Modul) |
| Max. Stromkapazität pro Shunt | 3 A (Feldsignal) |
| 1 A (Steuerkontakte) |
| AWG Leiterstrecke | (Umgerechnet nach IEC) |
| Feld-Ebene | |
| Normgerechter Anschluss | IEC/DE |
| Verbindungstyp | Plug |
| Anzahl der Anschlüsse | 4 |
| Anzahl der Pole | 16 |
| Grad der Kontrolle | |
| Verbindungstyp | D-SUB-Stecker |
| Anzahl der Anschlüsse | 1 |
| Anzahl der Pole | 50 |
| Technische Sicherheitsdaten | |
| Eingangsspannung UIch | 30 V (pro Kanal) |
| Eingangsstrom IIch | 1 A (pro Kanal) |
| Li-Induktivität | 0 mH |
| Ci-Kapazität | 0 μF |
| Maximale Sicherheitsspannung UM | 253 V AC |
| Statusanzeige | Nein |
| Verfügbare Statusanzeige | Nein |
| Artikel-Abmessungen | |
| Breite | 250 mm |
| Höhe | 142,3 Millimeter |
| Tiefe | 78 mm |
| Umweltbedingungen | |
| Schutz-Index | IP20 |
| Umgebungstemperatur (Service) | -40 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Höhe | < 2000 m ü.d.M. |
| Zulässige Luftfeuchtigkeit (Service) | 0 % ... 95% (nicht kondensierend) |
| Atex | |
| Markiert | II 3G Ex ec IIC T4 Gc |
| Zertifikat | CSANe 22ATEX1005X |
| IECEx | |
| Markiert | Ex ec IIC T4 Gc |
| Zertifikat | IECEx CSA 22.0004X |
| UKEX | |
| Markiert | II 3G Ex ec IIC T4 Gc |
| Zertifikat | CSAE 22UKEX1040X |
| CSA, USA/Kanada | |
| Markiert | Klasse I, Div. 2 Gruppen A, B, C, D T4 Klasse I, Zone 2, AEx ec IIC T4 Gc Ex ec IIC T4 Gc |
| Zertifikat | CSA 22CA80084549X |
| Art der Befestigung | Schienenmontage |
| Position für die Montage | Optional auf 35 mm Schiene nach EN 60715 |
| Merkmal | Wert |
|---|---|
| Ausführung elektrischer Anschluss, steuerseitig (EF008549) | D-Sub |
| Polzahl (EF001391) | 16 |
| Bemessungsstrom (EF000227) | 15 A |
| Tiefe (EF000049) | 78 mm |
| Breite (EF000008) | 199 mm |
| Höhe (EF000040) | 142.3 mm |
| Montageart (EF000003) | Hutschiene TH35 |
