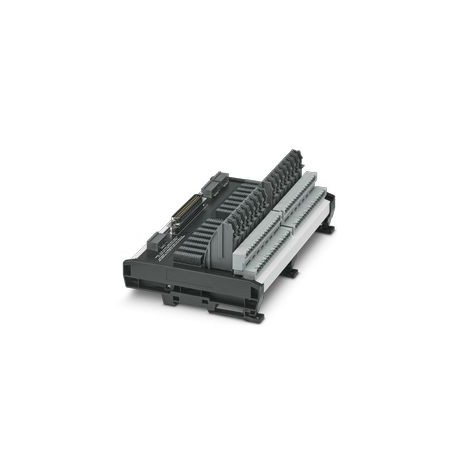

BASE-MSTB/D37M/16CH/EX 1065476 PHOENIX CONTACT Élément de base d’E/S VIP Marshalling à 16 canaux avec connec..
BASE-MSTB/D37M/16CH/EX
1065476
PHOENIX_CONTACT
Élément de base d’E/S VIP Marshalling à 16 canaux avec connecteurs D-SUB à 37 broches pour une utilisation universelle. Bornes de terrain et d’alimentation enfichables disponibles en tant qu’accessoires. En option avec une technologie de raccordement vissé ou enfichable.
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Supports modulaires |
| Famille de produits | VIP I/O-Marshalling |
| Nombre de canaux | 16 |
| Propriétés d’isolation | |
| Catégorie Surtension | II, III |
| Degré de pollution | 2 |
| Nombre de canaux | 16 |
| Tension maximale de service Umax. | 30 V CC (bornes P2 et de terrain) |
| 230 V AC (P2 et bornes de terrain) | |
| 30 V DC (bornes P1) | |
| 30 V CC (D-SUB) | |
| Courant max. admissible | 15 A (bornes P1 ou P2) |
| Courant de somme maximal admissible | 15 A (par module) |
| Capacité de courant max. par shunt | 3 A (signal de champ) |
| 1 A (contacts de commande) |
| Section de conducteur AWG | (Converti selon la norme CEI) |
| Au niveau du champ | |
| Connexion conforme aux normes | CEI/EN |
| Type de connexion | bouchon |
| Nombre de connexions | 4 |
| Nombre de poteaux | 16 |
| Niveau de contrôle | |
| Type de connexion | Connecteur mâle D-SUB |
| Nombre de connexions | 1 |
| Nombre de poteaux | 50 |
| Données techniques de sécurité | |
| Tension d’entrée UJe | 30 V (par canal) |
| Courant d’entrée IJe | 1 A (par canal) |
| Li Inductance | 0 mH |
| Capacité Ci | 0 μF |
| Tension de sécurité maximale UM | 253 V c.a. |
| Indication de l’état | Non |
| Indication de l’état disponible | Non |
| Dimensions de l’article | |
| Largeur | 250 mm |
| hauteur | 142,3 millimètre |
| profondeur | 78 mm |
| Conditions environnementales | |
| Indice de protection | IP20 (en) |
| Température ambiante (service) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| altitude | < 2000 m |
| Humidité de l’air admissible (service) | 0 % ... 95 % (sans condensation) |
| ATEX | |
| Marqué | II 3G Ex ec IIC T4 Gc |
| Certificat | CSANe 22ATEX1005X |
| IECEx | |
| Marqué | Ex ec IIC T4 Gc |
| Certificat | IECEx CSA 22.0004X |
| UKEX (en anglais seulement) | |
| Marqué | II 3G Ex ec IIC T4 Gc |
| Certificat | CSAE 22UKEX1040X |
| ASC, États-Unis/Canada | |
| Marqué | Classe I, Div. 2 Groupes A, B, C, D T4 Classe I, Zone 2, AEx ec IIC T4 Gc Ex ec IIC T4 Gc |
| Certificat | CSA 22CA80084549X |
| Type de montage | Montage sur rail |
| Position pour le montage | En option sur rail de 35 mm selon la norme EN 60715 |
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté commande (EF008549) | D-Sub |
| Nombre de pôles (EF001391) | 16 |
| Courant nominal assigné (EF000227) | 15 A |
| Profondeur (EF000049) | 78 mm |
| Largeur (EF000008) | 199 mm |
| Hauteur (EF000040) | 142.3 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
