PHOENIX_CONTACTInterfaceBASE-MSTB/D37M/16CH/EX 1065476 PHOENIX CONTACT Elemento base de E/S VIP Marshalling de 16 canais com conecto..

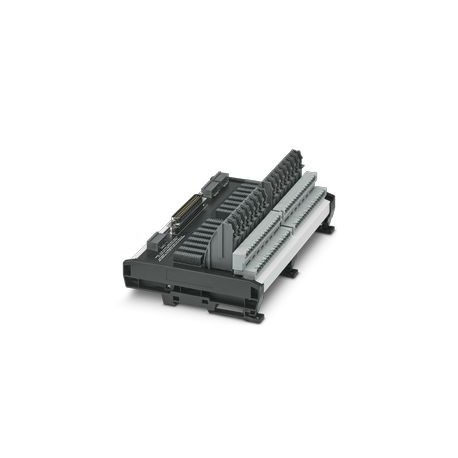

PHOENIX_CONTACT BASE-MSTB/D37M/16CH/EX 1065476 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BASE-MSTB/D37M/16CH/EX 1065476 PHOENIX CONTACT Elemento base de E/S VIP Marshalling de 16 canais com conecto..

Referência: BASE-MSTB/D37M/16CH/EX

Código: 1065476

Fabricante: PHOENIX_CONTACT

Descrição:

Elemento base de E/S VIP Marshalling de 16 canais com conectores D-SUB de 37 pinos para uso universal. Plug-in de campo e terminais de alimentação disponíveis como acessórios. Opcionalmente com tecnologia de conexão por parafuso ou push-in.
16-channel VIP I/O marshalling base element with 37-pos. D-SUB connector for universal use. Plug-in field and supply terminals available as accessories. Either with screw or Push-in connection technology.

Categorias:

  • Controladores industriais (PLC) > Módulo de transferência
  • PHOENIX_CONTACT > Interface

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 411,83 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Dados técnicos
Product properties
Product typeModule carrier
Product familyVIP I/O-Marshalling
No. of channels16
Insulation characteristics
Overvoltage categoryII, III
Pollution degree2
Electrical properties
No. of channels16
Max. operating voltage Umax30 V DC (P2 and field terminals)
230 V AC (P2 and field terminals)
30 V DC (P1 terminals)
30 V DC (D-SUB)
Max. permissible current15 A (P1 or P2 terminals)
Max. permissible total current15 A (per module)
Max. current carrying capacity per branch3 A (field signal)
1 A (control contacts)
Connection data
Cross section AWG(converted acc. to IEC)
Field level
Connection in acc. with standardIEC / EN
Connection methodpluggable
Number of connections4
Number of positions16
Controller level
Connection methodD-SUB pin strip
Number of connections1
Number of positions50
Ex data
Safety data
Input voltage Ui30 V (per channel)
Input current Ii1 A (per channel)
Inductance Li0 mH
Capacitance Ci0 µF
Safety-related maximum voltage Um253 V AC
Signaling
Status displayNo
Status display presentNo
Dimensions
Item dimensions
Width250 mm
Height142.3 mm
Depth78 mm
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP20
Ambient temperature (operation)-40 °C ... 70 °C
Ambient temperature (storage/transport)-40 °C ... 70 °C
Altitude< 2000 m
Permissible humidity (operation)0 % ... 95 % (non-condensing)
Approvals
ATEX
Identification II 3G Ex ec IIC T4 Gc
CertificateCSANe 22ATEX1005X
IECEx
IdentificationEx ec IIC T4 Gc
CertificateIECEx CSA 22.0004X
UKEX
Identification II 3G Ex ec IIC T4 Gc
CertificateCSAE 22UKEX1040X
CSA, USA/Canada
IdentificationClass I, Div. 2 Groups A, B, C, D T4
Class I, Zone 2, AEx ec IIC T4 Gc
Ex ec IIC T4 Gc
CertificateCSA 22CA80084549X
Mounting
Mounting typeDIN rail mounting
Mounting positionAs desired on 35 mm DIN rail in acc. with EN 60715

ETIM for 1065476 PLC´s (EC002780)

Nome da característicaTipo de conexão elétrica, lado do controlo (EF008549)
Valor da característicaD-Sub
Nome da característicaNúmero de polos (EF001391)
Valor da característica16
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica15 A
Nome da característicaProfundidade (EF000049)
Valor da característica78 mm
Nome da característicaLargura (EF000008)
Valor da característica199 mm
Nome da característicaAltura (EF000040)
Valor da característica142.3 mm
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaPerfil DIN 35 mm
