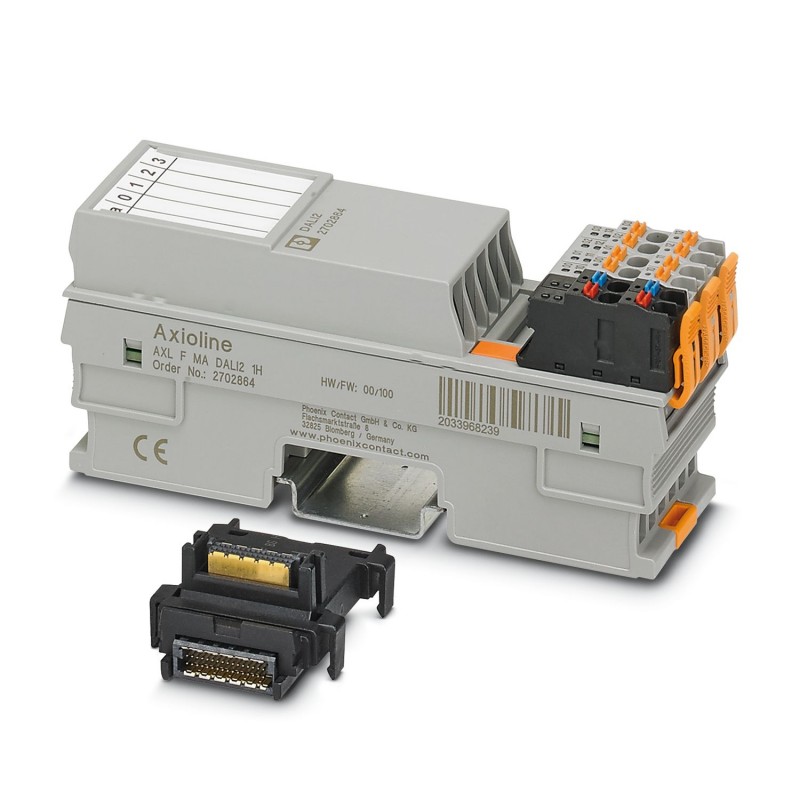

AXL F MA DALI2 1H 2702864 PHOENIX CONTACT Kommunikations-Modul
AXL F MA DALI2 1H
2702864
PHOENIX_CONTACT
Kommunikations-Modul
AxiolineF, DALI Master, Single Master, zwei Kanäle, integrierte DALI-Netzwerkeinheit, Übertragungsgeschwindigkeit auf lokalem Bus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und AxiolineF-Steckverbindern
Axioline F, DALI-Master, Single Client, zwei Kanäle, integriertes DALI-Netzteil, Übertragungsgeschwindigkeit im lokalen Bus: 100 Mbit/s, Schutzart: IP20, inklusive Bus-Basismodul und Axioline F-Steckern
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
Kontrollsysteme
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen sieben hundert zwei tausend acht hundert vier und sechzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626463360 |
| Gewicht pro Stück (exklusive Verpackung) | 190.500 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und achtzig tausend eins und neunzig |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Maßzeichnung | |
|---|---|
| Breite | 35 mm |
| Höhe | 126.1 mm |
| Tiefe | 54 mm |
| Hinweis zu Abmessungen | Die Tiefe ist gültig, wenn ein TH 35-7,5-DIN-schiene (nach EN 60715). |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (nicht kondensierend) |
| Zulässige Luftfeuchtigkeit (Lagerung/transport) | 5 % ... 95 % (nicht kondensierend) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m über dem Meeresspiegel) |
| Luftdruck (Lagerung/transport) | 70 kPa ... 106 kPa (bis zu 3000 m über dem Meeresspiegel) |
| Schutzart | IP20 |
Allgemeine
| Montage-Typ | DIN-schiene |
|---|---|
| Netto-Gewicht | 190.5 g |
| Hinweis zu Gewichtsangaben | mit Stecker und bus-sockel-Modul |
Schnittstellen
| Bezeichnung | DALI |
|---|---|
| Nein. Kanäle | Zwei |
| Verbindungs-Methode | Push-in-Anschluss |
| Hinweis | Die Daten gelten für den DALI-bus und DALI 1 und DALI-bus 2 angeschlossen. |
| Verbindungs-Methode | Push-in-Anschluss |
| Nein. Kanäle | 2 (DALI 1 DALI 2) |
| Versorgungsspannung | typ. 16 V DC (busspannung) |
| Ausgangsstrom | 230 mA (garantiert) |
| Strombelastbarkeit | max. 195 mA (Bus-Last) |
| Ausgangsstrom Kurzschluss- | max. 250 mA |
| Übertragungsgeschwindigkeit | 1200 bps |
| Schutzart | Bus geschützt bis zu 250 V AC, maximal |
| Bezeichnung | Axioline F-local-bus |
| Verbindungs-Methode | Bus-sockel-Modul |
| Übertragungsgeschwindigkeit | 100 Mbit / s |
Axioline Potenziale
| Bezeichnung | Axioline F-local-bus-Versorgung (UBus) |
|---|---|
| Versorgungsspannung | 5 V DC (über bus-sockel-Modul) |
| Stromaufnahme | max. 65 mA |
| Stromverbrauch | max. 325 mW |
| Bezeichnung | Eingang der Versorgungsspannung UIch |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | Mit 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive welligkeit) |
| Stromaufnahme | typ. 250 mA |
| max. 370 mA (bei Nennspannung) | |
| Stromverbrauch | max. 8.8 W (Beide Kanäle geladen mit 195 mA) |
| Schutzart | Überspannungsschutz der Versorgungsspannung |
| Verpolschutz der Versorgungsspannung | |
| Überspannungsschutz Versorgungsspannung | |
| Schutz | max. 8 A (Verpolschutz bis zu 5 A) |
Elektrische isolation
| Test Abschnitt | 5 V Kommunikation power (Logik), 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min. |
|---|---|
| 5-V-Versorgung (Logik)/funktionserde 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Peripherie) / funktionserde 500 V AC 50 Hz 1 min. | |
| DALI 1 / DALI 2 500 V AC 50 Hz 1 min. | |
| DALI/5-V-Versorgung (Logik) 1,5 kV AC 50 Hz 1 min. 2,5 kV AC Bemessungsstoßspannung (für zusätzliche Isolierung gemäß EN 61010-2-201/IEC 61010-2-201) | |
| DALI - /24-V-Versorgung (Peripherie) 1,5 kV AC 50 Hz 1 min. 2,5 kV AC Bemessungsstoßspannung (für zusätzliche Isolierung gemäß EN 61010-2-201/IEC 61010-2-201) | |
| DALI/funktionserde 1,5 kV AC 50 Hz 1 min. 2,5 kV AC Bemessungsstoßspannung (für zusätzliche Isolierung gemäß EN 61010-2-201/IEC 61010-2-201) |
Normen und Vorschriften
| Mechanische tests | Vibration im acc. mit EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock im acc. mit EN 60068-2-27/IEC 60068-2-27 30g | |
| Kontinuierliche Schock nach EN 60068-2-27/IEC 60068-2-27 10g | |
| Schutz-Klasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen zwei hundert fünfzig tausend zwei hundert dreieCl@ss 4.1Sieben und zwanzig Millionen zwei hundert fünfzig tausend zwei hundert dreieCl@ss 5.0Sieben und zwanzig Millionen zwei hundert fünfzig tausend zwei hundert dreieCl@ss 5.1Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert achteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hunderteCl@ss 7.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert achteCl@ss 8.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert achteCl@ss 9.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert acht
UNSPSC 6.01Drei und vierzig Millionen eins hundert zwei und siebzig tausend fünfzehnUNSPSC 7.0901Drei und vierzig Millionen zwei hundert ein tausend vier hundert vierUNSPSC 11Drei und vierzig Millionen eins hundert zwei und siebzig tausend fünfzehnUNSPSC 12.01Drei und vierzig Millionen zwei hundert ein tausend vier hundert vierUNSPSC 13.2Zwei und dreißig Millionen eins hundert eins und fünfzig tausend sechs hundert zwei
| Merkmal | Wert |
|---|---|
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Mit Potentialtrennung (EF003272) | Ja |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 35 mm |
| Höhe (EF000040) | 125.893514 mm |
| Tiefe (EF000049) | 52.59 mm |
