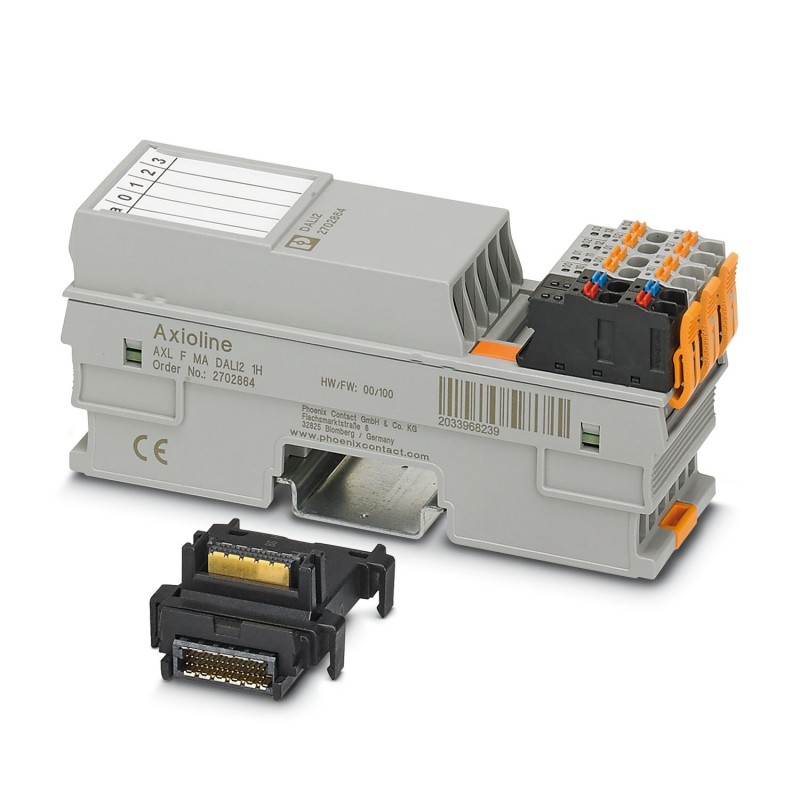

AXL F MA DALI2 1H 2702864 PHOENIX CONTACT Модуль связи
AXL F MA DALI2 1H
2702864
PHOENIX_CONTACT
Модуль связи
AxiolineF, DALI Master, Single Master, два канала, встроенный сетевой блок DALI, скорость передачи данных по локальной шине: 100 Мбит/с, степень защиты: IP20, включая модуль шинного гнезда и разъемы AxiolineF
Axioline F, DALI master, Один клиент, два канала, встроенный блок питания DALI, скорость передачи данных в локальной шине: 100 Мбит/с, степень защиты: IP20, включая базовый модуль шины и разъемы Axioline F
Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованная периферия - коммуникационный модуль
Системы управления
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона семьсот две тысячи восемьсот шестьдесят четыре |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4055626463360 |
| Вес / шт. (без упаковки) | 190.500 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста восемьдесят девять тысяч девяносто один |
| Страна происхождения | De (Германия) |
Размеры
| Габаритный чертеж | |
|---|---|
| Ширина | 35 мм |
| Высота | 126.1 мм |
| Глубина | 54 мм |
| Обратите внимание на размеры | Глубина действует, когда Че 35-7,5 DIN-рейка используется (согласно EN 60715). |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -25 °С ... 60 °С |
|---|---|
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
| Допустимая влажность (эксплуатация) | 5 % ... 95 % (non-конденсировать) |
| Допустимая влажность воздуха (хранение/транспорт) | 5 % ... 95 % (non-конденсировать) |
| Давление воздуха (эксплуатация) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение/транспорт) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | Степень защиты IP20 |
Общие
| Тип установки | DIN-рейку |
|---|---|
| Вес нетто | 190.5 г |
| Обратите внимание на технические характеристики вес | с разъемами и базовый модуль шины |
Интерфейсы
| Обозначение | Дали |
|---|---|
| Нет. каналов | Два |
| Способ подключения | Быстроразъемное соединение |
| Примечание | Данные применяются для шины Dali 1 и шине Dali 2, соответственно. |
| Способ подключения | Быстроразъемное соединение |
| Нет. каналов | 2 (ДАЛИ 1, ДАЛИ 2) |
| Напряжение питания | тип. 16 В постоянного тока (напряжение шины) |
| Выходной ток | 230 ма (гарантированные) |
| Текущая пропускная способность | Макс. 195 ма (нагрузка на шину) |
| Выходной ток при коротком замыкании | Макс. 250 мА |
| Скорость передачи | 1200 бит / с |
| Тип защиты | Шины защищены до 250 В переменного тока, максимальная |
| Обозначение | Axioline F в местном автобусе |
| Способ подключения | Базовый модуль шины |
| Скорость передачи | 100 Мбит / с |
Axioline потенциалов
| Обозначение | Axioline F по локальной шине питания (уАвтобус) |
|---|---|
| Напряжение питания | 5 В постоянного тока (через базовый модуль шины) |
| Ток потребления | Макс. 65 ма |
| Потребляемая мощность | Макс. 325 МВт |
| Обозначение | Подача входного напряжения уЯ |
| Напряжение питания | 24 В DC |
| Диапазон напряжения питания | 19.2 в DC ... 30 В DC (включая все допуски, включая пульсации) |
| Ток потребления | тип. 250 мА |
| Макс. 370 мА (при номинальном напряжении) | |
| Потребляемая мощность | Макс. 8.8 Вт (оба канала загружены 195 ма) |
| Тип защиты | Защита от скачков напряжения питания |
| Защита от переполюсовки напряжения питания | |
| Защита от переходных процессов напряжения питания | |
| Защита | Макс. 8 а (защита от переполюсовки до 5) |
Электрическая изоляция
| Раздел тест | 5 вольт питания (логика), питание 24 в (ввода/вывода) 500 В AC 50 Гц 1 минута. |
|---|---|
| Напряжения питания 5 в (логика)/функциональное заземление 500 В AC 50 Гц 1 минута. | |
| Напряжение питания 24 в (ввода/вывода) / функциональное заземление 500 В AC 50 Гц 1 минута. | |
| Дали 1 / дали 2 500 В AC 50 Гц 1 минута. | |
| Dali в/5 в блока (логика) 1,5 кВ AC 50 Гц 1 минута. 2,5 кв переменного тока номинальное импульсное напряжение (для дополнительной изоляции в соответствии с En 61010-2-201/МЭК 61010-2-201) | |
| Dali в/24 В питания (периферии) 1,5 кВ AC 50 Гц 1 минута. 2,5 кв переменного тока номинальное импульсное напряжение (для дополнительной изоляции в соответствии с En 61010-2-201/МЭК 61010-2-201) | |
| Дали/функциональному заземлению 1.5 кВ AC 50 Гц 1 минута. 2,5 кв переменного тока номинальное импульсное напряжение (для дополнительной изоляции в соответствии с En 61010-2-201/МЭК 61010-2-201) |
Стандартов и правил
| Механические испытания | Сопротивление вибрации в соотв. с En 60068-2-6/МЭК 60068-2-6 5г |
|---|---|
| Шок в соотв. с En 60068-2-27/МЭК 60068-2-27 30г | |
| Непрерывный шок согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Класс защиты | В III, МЭК 61140, АН 61140, VDE И 0140-1 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов двести пятьдесят тысяч двести триЭСЛ@СС 4.1Двадцать семь миллионов двести пятьдесят тысяч двести триЭСЛ@СС 5.0Двадцать семь миллионов двести пятьдесят тысяч двести триЭСЛ@СС 5.1Двадцать семь миллионов двести сорок две тысячи шестьсот восемьЭСЛ@СС 6.0Двадцать семь миллионов двести сорок две тысячи шестьсотЭСЛ@СС 7.0Двадцать семь миллионов двести сорок две тысячи шестьсот восемьЭСЛ@СС 8.0Двадцать семь миллионов двести сорок две тысячи шестьсот восемьЭСЛ@СС 9.0Двадцать семь миллионов двести сорок две тысячи шестьсот восемь
СКТУООН 6.01Сорок три миллиона сто семьдесят две тысячи пятнадцатьСКТУООН 7.0901Сорок три миллиона двести одна тысяча четыреста четыреСКТУООН 11Сорок три миллиона сто семьдесят две тысячи пятнадцатьСКТУООН 12.01Сорок три миллиона двести одна тысяча четыреста четыреСКТУООН 13.2Тридцать два миллиона сто пятьдесят одна тысяча шестьсот два
| Характеристика | Значение |
|---|---|
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| IO link master (EF007298) | No |
| System accessory (EF004118) | Yes |
| Degree of protection (IP) (EF005474) | IP20 |
| With potential separation (EF003272) | Yes |
| Fieldbus connection over separate bus coupler possible (EF004002) | Yes |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting/direct mounting (EF007020) | No |
| Front built-in possible (EF007016) | No |
| Rack-assembly possible (EF007018) | No |
| Suitable for safety functions (EF001597) | No |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Width (EF000008) | 35 mm |
| Height (EF000040) | 125.893514 mm |
| Depth (EF000049) | 52.59 mm |
