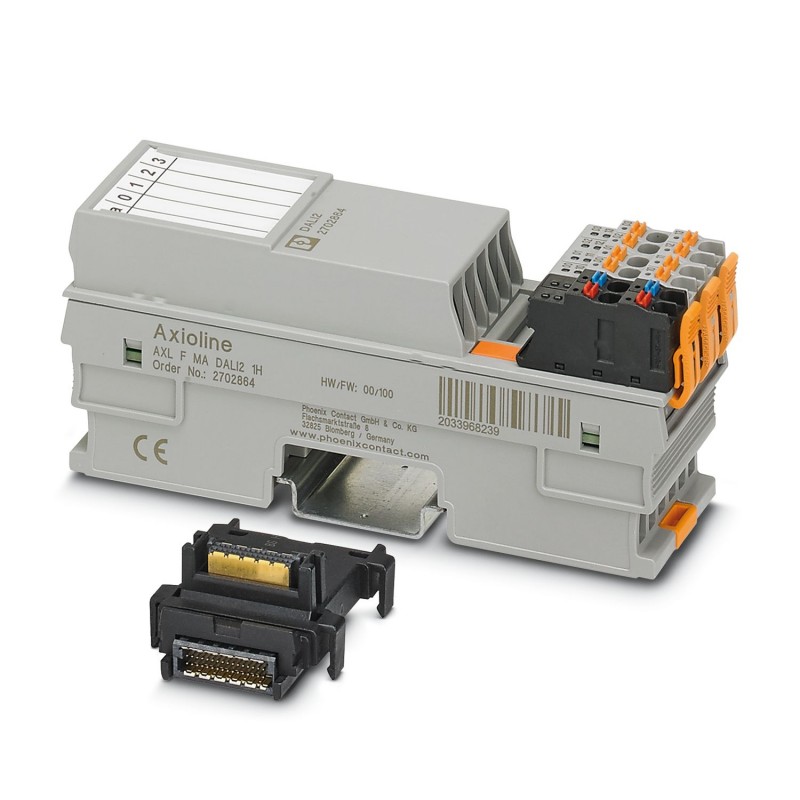

AXL F MA DALI2 1H 2702864 PHOENIX CONTACT Module de Communication
AXL F MA DALI2 1H
2702864
PHOENIX_CONTACT
Module de Communication
AxiolineF, DALI Master, Single Master, deux canaux, unité réseau DALI intégrée, vitesse de transmission sur le bus local : 100 MBit/s, indice de protection : IP20, y compris le module de prise de bus et les connecteurs AxiolineF
Axioline F, Maître DALI, Single-Master, Deux canaux, Alimentation DALI intégrée, vitesse de transmission dans le bus local: 100 MBit/s, indice de protection: IP20, incl. module d'embase de bus et connecteurs Axioline F
Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Dessin coté |  |
| Largeur | 35 mm |
| Hauteur | 126,1 mm |
| Profondeur | 54 mm |
| Renseignements sur les mesures | La profondeur est importante en cas d'utilisation d'un profilé TH 35-7.5 (selon EN 60715). |
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
Interfaces
| Bus local Axioline F | |
| Nombre d'interfaces | 2 |
| Type de raccordement | Module d'embase de bus |
| Vitesse de transmission | 100 MBit/s |
| DALI | |
| Nombre d'interfaces | 2 |
| Type de raccordement | Raccordement Push-in |
| Bus de terrain: DALI | |
| Dénomination | DALI |
| Remarque | Les données sont valables pour le bus DALI 1 et le bus DALI 2. |
| Type de raccordement | Raccordement Push-in |
| Nombre de voies | 2 (DALI 1, DALI 2) |
| Tension d'alimentation | typ. 16 V DC (Tension du bus) |
| Courant de sortie | 230 mA (garanti) |
| Courant de sortie en cas de court-circuit | max. 250 mA |
| Capacité de charge | max. 195 mA (Charge du bus, cf. derating) |
| Taux de transmission | 1200 bit/s |
| Dénomination de la protection | Bus protégé jusqu'à max. 250 V AC |
Propriétés du système
| Module | |
| Espace d'adressage d'entrées | 8 Octet |
| Espace d'adressage des sorties | 8 Octet |
Propriétés du produit
| Type de produit | Composants E/S |
| Gamme de produits | Axioline F |
| Type | block modular |
| Emplacement pour le montage | au choix (aucune réduction des caractéristiques de la température) |
| Etendue de la livraison | incl. module d'embase de bus et connecteurs Axioline F |
| Propriétés particulières | Single-Master |
| Deux canaux | |
| Alimentation DALI intégrée | |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Catégorie de surtension | II (CEI 60664-1, EN 60664-1) |
| Degré de pollution | 2 (CEI 60664-1, EN 60664-1) |
Propriétés électriques
| Potentiels: Alimentation du bus local Axioline F (UBus) | |
| Tension d'alimentation | 5 V DC (via module d'embase de bus) |
| Consommation de courant | max. 65 mA |
| Potentiels: Alimentation de la tension d'alimentation (UI) | |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | max. 470 mA (pour tension nominale) |
| typ. 250 mA | |
| Circuit de protection | Parafoudre basse tension; electronique (35 V, 0,5 s) |
| Protection contre inversions de polarité; diode parallèle ; avec protection externe de 5 A | |
| Protection contre les transitoires; Diode zéner bidirectionnelle | |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Alimentation 5 V du bus local (UBus)/alimentation 24 V (périphérie) | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 5 V du bus local (UBus)/terre fonctionnelle | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 24 V (périphérie) / terre fonctionnelle | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: DALI 1 / DALI 2 | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation DALI/5 V du bus local (UBus) | 1,5 kV AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation DALI/24 V (périphérie) | 1,5 kV AC, 50 Hz, 1 min. |
| Tension d'essai: DALI/Terre fonctionnelle | 1,5 kV AC, 50 Hz, 1 min. |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Dénomination connexion | Connecteur Axioline F |
| Remarque concernant la connectique | Respectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline F : système et installation ». |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement Push-in |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
| Longueur à dénuder | 8 mm |
| Connecteur Axioline F | |
| Type de raccordement | Raccordement Push-in |
| Remarque concernant la connectique | Respectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline F : système et installation ». |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur AWG | 24 ... 16 |
| Longueur à dénuder | 8 mm |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Indice de protection | IP20 |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
Normes et spécifications
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
Montage
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | au choix (aucune réduction des caractéristiques de la température) |
| Caractéristique | Valeur |
|---|---|
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Avec séparation de potentiel (EF003272) | Oui |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 35 mm |
| Hauteur (EF000040) | 125.893514 mm |
| Profondeur (EF000049) | 52.59 mm |
