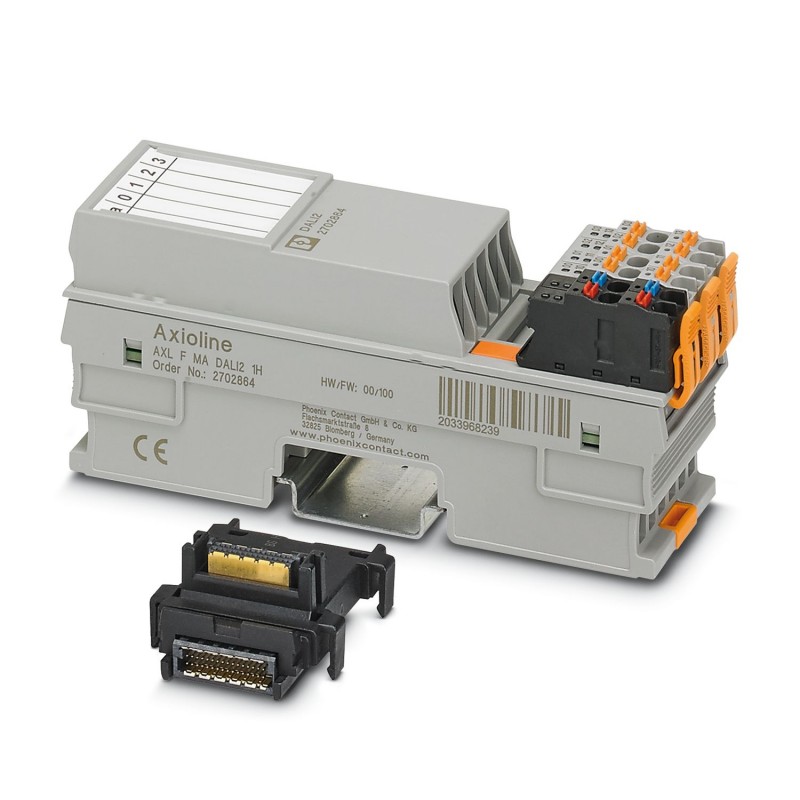

AXL F MA DALI2 1H 2702864 PHOENIX CONTACT Modulo di comunicazione
AXL F MA DALI2 1H
2702864
PHOENIX_CONTACT
Modulo di comunicazione
AxiolineF, DALI Master, Single Master, due canali, unità di rete DALI integrata, velocità di trasmissione su bus locale: 100 MBit/s, grado di protezione: IP20, incluso modulo presa bus e connettori AxiolineF
Axioline F, Master DALI, Single-Master, due canali, alimentatore DALI integrato, velocità di trasmissione nel bus locale: 100 MBit/s, grado di protezione: IP20, incluso modulo di base bus e connettori Axioline F
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
Sistemi di controllo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Dimensioni
| Disegno quotato |  |
| Larghezza | 35 mm |
| Altezza | 126,1 mm |
| Profondità | 54 mm |
| Nota sulle dimensioni | La profondità vale per l'utilizzo di una guida di supporto TH 35-7.5 (secondo EN 60715). |
Note
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
Interfacce
| Bus locale Axioline F | |
| Numero di interfacce | 2 |
| Collegamento | Modulo di base bus |
| Velocità di trasmissione | 100 MBit/s |
| DALI | |
| Numero di interfacce | 2 |
| Collegamento | Connessione Push-in |
| Bus di campo: DALI | |
| Denominazione | DALI |
| Nota | I dati valgono per bus DALI 1 e bus DALI 2. |
| Collegamento | Connessione Push-in |
| Numero di canali | 2 (DALI 1, DALI 2) |
| Tensione di alimentazione | tip. 16 V DC (Tensione bus) |
| Corrente d'uscita | 230 mA (con garanzia) |
| Corrente in uscita in presenza di cortocircuito | max. 250 mA |
| Carico di corrente ammesso | max. 195 mA (Carico sul bus, vedere derating) |
| Velocità di trasmissione | 1200 Bit/s |
| Nome protezione | Bus protetto fino a max. 250 V AC |
Caratteristiche del sistema
| Modulo | |
| Range indirizzi ingressi | 8 Byte |
| Range indirizzi uscite | 8 Byte |
Caratteristiche articolo
| Tipo di prodotto | Componenti I/O |
| Famiglia di prodotti | Axioline F |
| Tipo | block modular |
| Posizione d'installazione | in base alle esigenze (senza derating della temperatura) |
| Componenti della fornitura | incluso modulo di base bus e connettori Axioline F |
| Caratteristiche particolari | Single-Master |
| due canali | |
| alimentatore DALI integrato | |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II (IEC 60664-1, EN 60664-1) |
| Grado di inquinamento | 2 (IEC 60664-1, EN 60664-1) |
Caratteristiche elettriche
| Potenziali: Alimentazione del bus locale Axioline F (UBus) | |
| Tensione di alimentazione | 5 V DC (mediante modulo di base bus) |
| Corrente assorbita | max. 65 mA |
| Potenziali: Alimentazione della tensione di alimentazione (UI) | |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 470 mA (con tensione nominale) |
| tip. 250 mA | |
| Circuito di protezione | Prot. contro le sovratensioni; elettronica (35 V, 0,5 s) |
| Prot. contro inversione polarità; diodo parallelo; con protezione esterna 5 A | |
| protezione da fenomeni transitori; Diodo soppressore | |
| Isolamento galvanico/isolamento dei campi di tensione | |
| Tensione di prova: Alimentazione 5 V del bus locale (UBus) / alimentazione 24 V (periferica) | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: Alimentazione 5 V del bus locale (UBus) / terra funzionale | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: Alimentazione 24 V (periferia) / Terra funzionale | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: DALI 1 / DALI 2 | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: DALI / alimentazione 5 V del bus locale (Ubus) | 1,5 kV AC, 50 Hz, 1 min. |
| Tensione di prova: DALI / alimentazione 24 V (periferia) | 1,5 kV AC, 50 Hz, 1 min. |
| Tensione di prova: DALI / Terra funzionale | 1,5 kV AC, 50 Hz, 1 min. |
Dati di collegamento
| Tecnologia di connessione | |
| Denominazione collegamento | Connettore Axioline F |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline F: sistema e installazione". |
| Connessione conduttori | |
| Collegamento | Connessione Push-in |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
| Lunghezza di spelatura | 8 mm |
| Connettore Axioline F | |
| Collegamento | Connessione Push-in |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline F: sistema e installazione". |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 24 ... 16 |
| Lunghezza di spelatura | 8 mm |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Grado di protezione | IP20 |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
Normative e prescrizioni
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | in base alle esigenze (senza derating della temperatura) |
| Caratteristica | Valore |
|---|---|
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | Sì |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 35 mm |
| altezza (EF000040) | 125.893514 mm |
| profondità (EF000049) | 52.59 mm |
