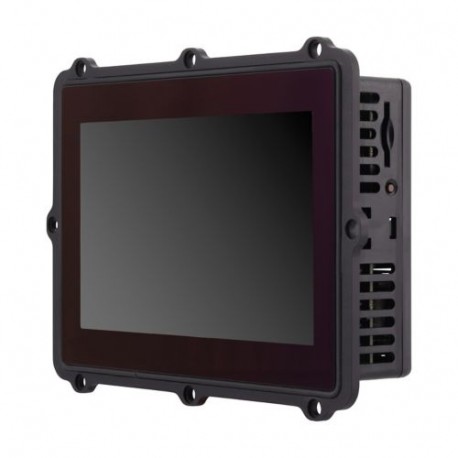

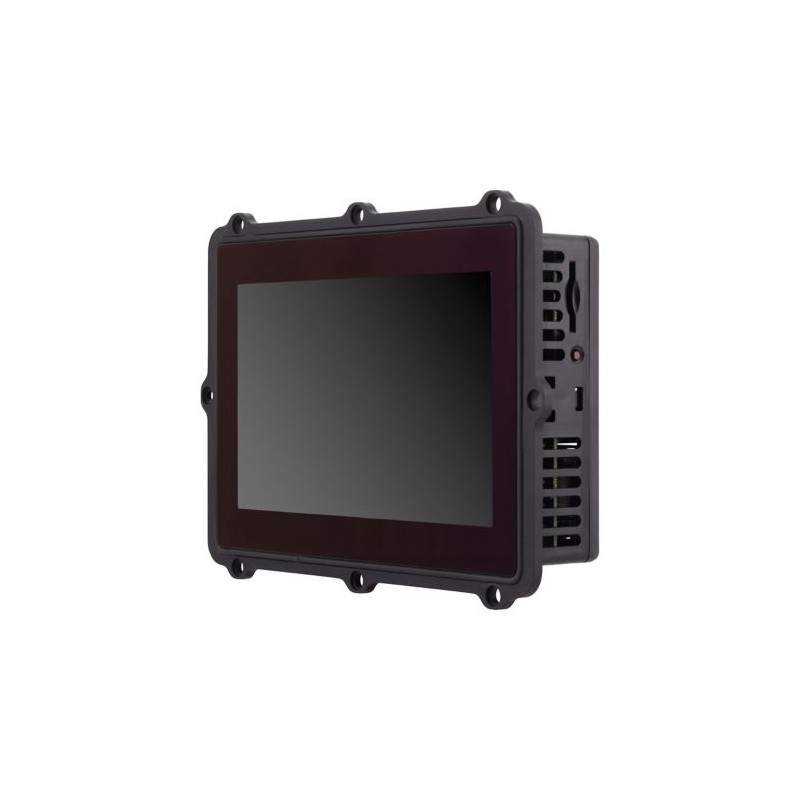

XV-313-70-B00-A00-2C EP-401371 EATON ELECTRIC 7"PCT. ETH. RS232. RS485. HUND. Linux.SPS
XV-313-70-B00-A00-2C
EP-401371
EP-401371
EATON-MOELLER
7"PCT. ETH. RS232. RS485. HUND. Linux.SPS
Eaton Touch Panel XV-313, 24 V DC, 7 Zoll, 1 x Ethernet, 1 x RS-232, 1 x RS-485, 1 x CAN, Linux, Kapazitiver Multitouch, SPS
HMI-Touch-Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikationen
Produktname
Eaton XV-313 Touchpanel
Katalognummer
EP-401371
Ean
7640130100251
Produktlänge/-tiefe
209 mm
Produkthöhe
55,7 mm
Produktbreite
151 mm
Produktgewicht
0,8 kg
Zertifizierungen
CUL
UL-Datei-Nr.: E205091
UL-zertifiziert für den Einsatz in Kanada
UL 61010-2-201
Ce
Ul
IEC/EN 61000-6-2
IEC/EN 61000-6-4
Dnv
DNV-TAA00000NC
UL-Datei-Nr.: E205091
UL-zertifiziert für den Einsatz in Kanada
UL 61010-2-201
Ce
Ul
IEC/EN 61000-6-2
IEC/EN 61000-6-4
Dnv
DNV-TAA00000NC
Modell-Code
XV-313-70-B00-A00-2C
Merkmale & Funktionen
Material Gehäuse
Isoliertes Material
Ausgestattet mit:
Meldungssystem (inkl. Puffer und Bestätigung)
Rezepte
SW-Schnittstellen
Farbanzeige
Ausgabe des Druckers
1 x RS485 (eingebaute Schnittstelle)
1 x Ethernet 10/100 Mbit/s (eingebaute Schnittstellen)
Anzeige der Meldung
1 x RS232 (eingebaute Schnittstelle)
1 x USB Host 2.0 (eingebaute Schnittstelle)
1 x CAN (eingebaute Schnittstellen)
Rezepte
SW-Schnittstellen
Farbanzeige
Ausgabe des Druckers
1 x RS485 (eingebaute Schnittstelle)
1 x Ethernet 10/100 Mbit/s (eingebaute Schnittstellen)
Anzeige der Meldung
1 x RS232 (eingebaute Schnittstelle)
1 x USB Host 2.0 (eingebaute Schnittstelle)
1 x CAN (eingebaute Schnittstellen)
Funktionen
Prozessstandardwert (Eingabe) möglich
Prozesswertdarstellung (Ausgabe) möglich
Zusätzliche Softwarekomponenten, ladbar
Prozesswertdarstellung (Ausgabe) möglich
Zusätzliche Softwarekomponenten, ladbar
Allgemeine Informationen
Akkulaufzeit
Sicherung der Echtzeituhr: BR 2330, nicht austauschbar (verlötet)
Schutzgrad
NEMA 4X
NEMA 12
IP20, rückseitig (nach EN 60529-1)
NEMA 12
IP20, rückseitig (nach EN 60529-1)
Schutzart (Vorderseite)
NEMA 12
IP65
IP65
Sicherungstyp
Eingebaute Sicherung (nicht zugänglich)
Lebensdauer
50.000 h (Lebensdauer der Hintergrundbeleuchtung)
Modell
Kunststoffgehäuse und Glasscheibe im Aluminium-Montagerahmen
Montagemethode
Unterputzmontage - Durchfahrtsmaß: Breite x Höhe x Tiefe ≥ 30 mm (1,18")
Montage hinten
Unterputzmontage - Neigung von der Vertikalen: ±45° (bei Verwendung von natürlicher Konvektion)
Montage hinten
Unterputzmontage - Neigung von der Vertikalen: ±45° (bei Verwendung von natürlicher Konvektion)
Potenzielle Isolierung
Stromversorgung: nein
Schutz vor Polaritätsumkehr
Ja
Produktkategorie
XV-300
RoHs-Konformität
Ja
Software
GALILEO, Visualisierungssoftware, Engineering
XSOFT-CODESYS-3, SPS-Programmiersoftware, Engineering
XSOFT-CODESYS-3, Visualisierungssoftware, Engineering
XSOFT-CODESYS-3, SPS-Programmiersoftware, Engineering
XSOFT-CODESYS-3, Visualisierungssoftware, Engineering
Typ
Bedienpult mit SPS für den Heckanbau
Spannungsart
Dc
Umgebungsbedingungen, mechanisch
Stoßfestigkeit
15 g, 11 ms, Mechanisch
Rüttelfestigkeit
5 - 9 Hz, ± 3,5 mm
60 - 150 Hz, ± 2 g
9 - 60 Hz, ± 0,15 mm
60 - 150 Hz, ± 2 g
9 - 60 Hz, ± 0,15 mm
Klimatische Umweltbedingungen
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungstemperatur - min
0 °C
Umgebungstemperatur - max
50 °C
Umgebungstemperatur - min
-20 °C
Umgebungstemperatur - max
60 °C
Klimaproofing
Feuchte Wärme, konstant, nach IEC 60068-2-3
Kälte nach EN 60068-2-1
Trockene Hitze nach IEC 60068-2-2
Kälte nach EN 60068-2-1
Trockene Hitze nach IEC 60068-2-2
Umweltbedingungen
Kondensation: Nicht kondensierend
Betriebstemperatur - min
0 °C
Betriebstemperatur - max
50 °C
Relative Luftfeuchtigkeit
10 - 95 % (nicht kondensierend)
Elektromagnetische Verträglichkeit
Emittierte Interferenzen
Gemäß IEC/EN 61000-6-4
Störimmunität
Nach EN 61000-6-2
Spannungseinbrüche
≤ 10 ms ab Nennspannung (24 V DC)
5 ms ab Unterspannung (19,2 V DC)
5 ms ab Unterspannung (19,2 V DC)
Elektrische Nennleistung
Zulässige Spannung
19,2 - 30 V DC, effektiv (Bemessungsbetriebsspannung -20 %/+25 %)
18 - 31,2 V DC, batteriebetrieben (Bemessungsbetriebsspannung -25%/+30%)
35 V DC (für eine Dauer von < 100 ms)
18,0 - 31,2 V DC, absolut mit Restwelligkeit
18 - 31,2 V DC, batteriebetrieben (Bemessungsbetriebsspannung -25%/+30%)
35 V DC (für eine Dauer von < 100 ms)
18,0 - 31,2 V DC, absolut mit Restwelligkeit
Stromverbrauch
11,9 W
Max. 14,4 W
14 W typ.
Max. 14,4 W
14 W typ.
Nennbetriebsspannung
24 V DC (Stromversorgung - Sicherheitskleinspannung)
Versorgungsspannung bei Wechselstrom, 50 Hz - min
0 VAC
Versorgungsspannung bei Wechselstrom, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
19,2 VDC
Versorgungsspannung bei Gleichstrom - max
30 VDC
Kommunikation
Schnittstellen
USB 2.0 Host (nicht galvanisch getrennt)
10/100 Mbit/s Ethernet-Verbindung
RS485 (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
CAN (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
RS232 (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
10/100 Mbit/s Ethernet-Verbindung
RS485 (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
CAN (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
RS232 (nicht galvanisch getrennt, 9-poliger SUB-D-Stecker, UNC)
Anzahl der Slots
1 (für SD-Karte)
Protokoll
Ethercat
HUND
Modbus
TCP/IP
EtherNet/IP
HUND
Modbus
TCP/IP
EtherNet/IP
Anzeigen
Kontrastverhältnis des Displays
850:1
Display-Beleuchtung
Led
Dimmbar per Software
Dimmbar per Software
Display-Größe
16:9
153,6 x 90,0 mm
153,6 x 90,0 mm
Anzeigetyp
Tft
Farbdisplay, TFT, entspiegelt
Blendfreies gehärtetes Glas in Kunststoffblende
Farbdisplay, TFT, entspiegelt
Blendfreies gehärtetes Glas in Kunststoffblende
Leuchtdichte-Intensität
400 cd/m²
Anzahl der Farben des Displays
16777216
Auflösung
- 1024 x 600 Seiten
- Wsvga
Bildschirmgröße (diagonal)
7 Zoll
Touch-Technologie
Multitouch-Touchpanel-Berührungssensor
Projizierte kapazitive Berührung (PCT)
Kapazitiver Multitouch
Projizierte kapazitive Berührung (PCT)
Kapazitiver Multitouch
System
Backup-Zeit
10 Jahre, typ. (Zeit bei Nullspannung)
Gedächtnis
NVRAM: 128 kByte Retain
DRAM: 512 MByte RAM
Flash: 1 GByte SLC
SD-Karte, Typ: SDSC, SDHC (externer Speicher)
DRAM: 512 MByte RAM
Flash: 1 GByte SLC
SD-Karte, Typ: SDSC, SDHC (externer Speicher)
Speicherkapazität
512.000 kByte
Betriebssystem
Linux (Englisch)
Prozessor
ARM Cortex-A9 800 MHz
Design-Verifizierung
Gerätewärmeabfuhr, stromabhängig Pvid
14,4 W
Wärmeableitungskapazität Pdiss
0 W
Wärmeabfuhr pro Pol, stromabhängig Pvid
0 W
Bemessungsbetriebsstrom für spezifizierte Wärmeableitung (In)
0 A
Statische Wärmeableitung, nicht stromabhängige Pvs
14,4 W
10.2.2 Korrosionsbeständigkeit
Erfüllt die Anforderungen des Produktstandards.
10.2.3.1 Überprüfung der thermischen Stabilität von Gehäusen
Erfüllt die Anforderungen des Produktstandards.
10.2.3.2 Überprüfung der Beständigkeit von Isoliermaterialien gegenüber normaler Hitze
Erfüllt die Anforderungen des Produktstandards.
10.2.3.3 Widerstand. von insul. Mat. gegen abnormale Hitze/Feuer durch interne Elektr. Effekte
Erfüllt die Anforderungen des Produktstandards.
10.2.4 Beständigkeit gegen ultraviolette (UV) Strahlung
Bitte erkundigen Sie sich
10.2.5 Heben
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.6 Mechanische Wirkung
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.7 Inschriften
Erfüllt die Anforderungen des Produktstandards.
10.3 Schutzart von Baugruppen
Erfüllt die Anforderungen des Produktstandards.
10.4 Abstände und Kriechabstände
Erfüllt die Anforderungen des Produktstandards.
10.5 Schutz vor Stromschlag
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.6 Einbau von Schaltgeräten und Komponenten
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.7 Interne elektrische Schaltungen und Anschlüsse
Ist die Verantwortung des Plattenbauers.
10.8 Anschlüsse für externe Leiter
Ist die Verantwortung des Plattenbauers.
10.9.2 Elektrische Leistungsfrequenz
Ist die Verantwortung des Plattenbauers.
10.9.3 Impuls widerstand Spannung
Ist die Verantwortung des Plattenbauers.
10.9.4 Prüfung von Gehäusen aus Isoliermaterial
Ist die Verantwortung des Plattenbauers.
10.10 Temperaturanstieg
Der Plattenbauer ist für die Berechnung des Temperaturanstiegs verantwortlich. Eaton liefert Wärmeableitungsdaten für die Geräte.
10.11 Kurzschlussbewertung
Ist die Verantwortung des Plattenbauers.
10.12 Elektromagnetische Verträglichkeit
Ist die Verantwortung des Plattenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, sofern die Informationen in der Gebrauchsanweisung (IL) eingehalten werden.
