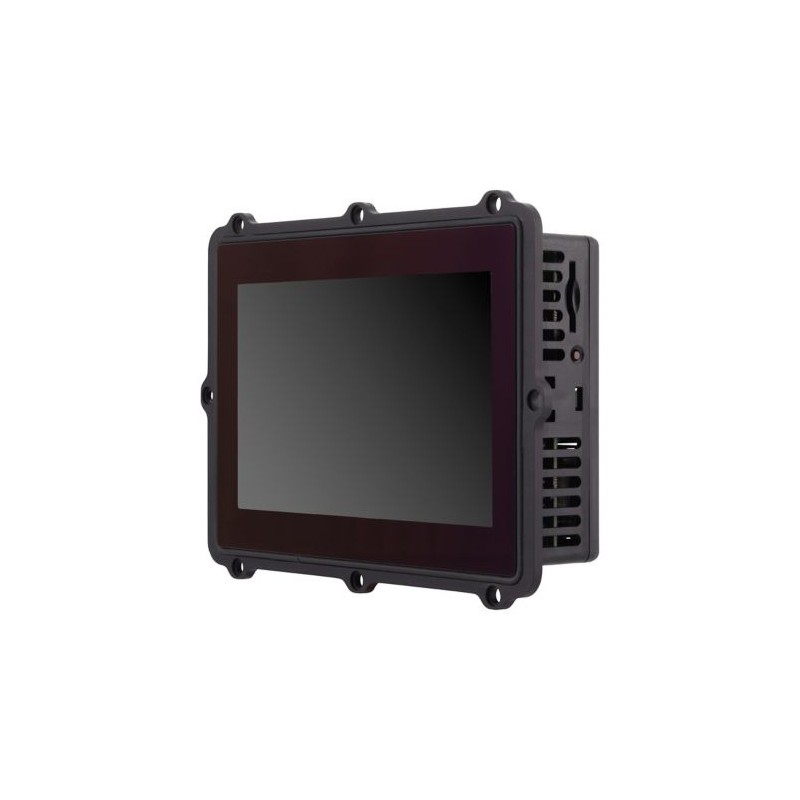

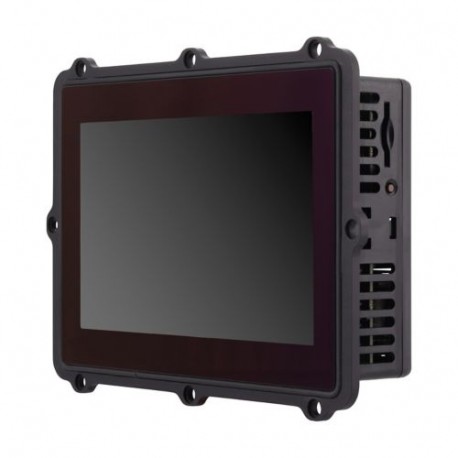

XV-313-70-B00-A00-2C EP-401371 EATON ELECTRIC 7"PCT. ETH. RS232. RS485. CHIEN. Linux.PLC
XV-313-70-B00-A00-2C
EP-401371
EP-401371
EATON-MOELLER
7"PCT. ETH. RS232. RS485. CHIEN. Linux.PLC
Écran tactile Eaton XV-313, 24 V DC, 7 pouces, 1 x Ethernet, 1 x RS-232, 1 x RS-485, 1 x CAN, Linux, tactile capacitif multi-touch, API
Terminaux tactiles IHM
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Spécifications générales
Nom du produit
Eaton XV-313 Écran tactile
Numéro de catalogue
EP-401371
Code de modèle
XV-313-70-B00-A00-2C
EAN
7640130100251
Longueur du produit
209 mm
Hauteur du produit
55.7 mm
Largeur du produit
151 mm
Poids du produit
0.8 kg
Certifications
CUL
UL File No.: E205091
Certified by UL for use in Canada
UL 61010-2-201
CE
UL
IEC/EN 61000-6-2
IEC/EN 61000-6-4
DNV
DNV TAA00000NC
UL File No.: E205091
Certified by UL for use in Canada
UL 61010-2-201
CE
UL
IEC/EN 61000-6-2
IEC/EN 61000-6-4
DNV
DNV TAA00000NC
Features & Functions
Matériau du boîtier
Matière isolante
Équipé de :
Système de message (avec tampon et acquittement)
Recettes
Interfaces SW
Ecran couleur
Sortie de l’imprimante
1 x RS485 (interface intégrée)
1 x port Ethernet 10/100 Mbit/s (interfaces intégrées)
Message
1 x RS232 (interface intégrée)
1 x hôte USB 2.0 (interface intégrée)
1 X CAN (interfaces intégrées)
Recettes
Interfaces SW
Ecran couleur
Sortie de l’imprimante
1 x RS485 (interface intégrée)
1 x port Ethernet 10/100 Mbit/s (interfaces intégrées)
Message
1 x RS232 (interface intégrée)
1 x hôte USB 2.0 (interface intégrée)
1 X CAN (interfaces intégrées)
Fonctions
Valeur de processus par défaut (entrée) possible
Représentation des valeurs de processus (sortie) possible
Composants logiciels supplémentaires, chargeable
Représentation des valeurs de processus (sortie) possible
Composants logiciels supplémentaires, chargeable
General information
Autonomie des batteries
Durée de sauvegarde de l'horloge temps réel BR 2330, non remplaçable (soudé)
Degré de protection
NEMA 4X
NEMA 12
IP20, arrière (selon EN 60529-1)
NEMA 12
IP20, arrière (selon EN 60529-1)
Degré de protection (face avant)
NEMA 12
IP65
IP65
Type de fusible
Fusible intégré (non accessible)
Longévité
50 000 h (Durée de vie du rétroéclairage)
Modèle
Boîtier en matière plastique et dalle en verre avec cadre en aluminium
Mode de pose
Montage encastré - entraxe : Largeur x hauteur x profondeur ≥ 30 mm (1,18″)
Montage encastré avec fixation par l’arrière
Montage encastré – inclinaison par rapport à la verticale : ±45° (en cas d’utilisation de la convection naturelle)
Montage encastré avec fixation par l’arrière
Montage encastré – inclinaison par rapport à la verticale : ±45° (en cas d’utilisation de la convection naturelle)
Séparation galvanique
Alimentation : non
Protection contre l'inversion de polarité
Oui
Catégorie de produit
XV-112…
Conformité RoHS
Oui
Logiciels
GALILEO, Logiciel de visualisation, Etude
XSOFT-CODESYS-3, Logiciel de programmation API, Etude
XSOFT-CODESYS-3, Logiciel de visualisation, Etude
XSOFT-CODESYS-3, Logiciel de programmation API, Etude
XSOFT-CODESYS-3, Logiciel de visualisation, Etude
Type
Panneau de commande avec API pour montage arrière
Type de tension
DC
Ambient conditions, mechanical
Résistance aux chocs
15 g, 11 ms, Mécanique
Tenue aux vibrations
5 - 9 Hz, ± 3,5 mm
60 - 150 Hz, ± 2 g
9 - 60 Hz, ± 0,15 mm
60 - 150 Hz, ± 2 g
9 - 60 Hz, ± 0,15 mm
Climatic environmental conditions
Pression de l'air
795 - 1 080 hPa (en service)
Température ambiante de fonctionnement - min.
0 °C
Température ambiante de fonctionnement - max.
50 °C
Température ambiante de stockage - min.
-20 °C
Température ambiante de stockage - max.
60 °C
Résistance climatique
Exposition à l'humidité, en continu, selon la norme IEC 60068-2-3
Froid selon EN 60068-2-1
Chaleur sèche conforme à la norme IEC 60068-2-2
Froid selon EN 60068-2-1
Chaleur sèche conforme à la norme IEC 60068-2-2
Conditions environnementales
Condensation Sans condensation
Température de fonctionnement - min
0 °C
Température de service - max
50 °C
Humidité relative
10-95 % (sans condensation)
Electro magnetic compatibility
Émissions
selon IEC/EN 61000-6-4
Immunité aux interférences
Selon EN 61000-6-2
Chutes de tension
≤ 10 ms pour la tension assignée (24 V DC)
5 ms en cas de sous-tension (19,2 V DC)
5 ms en cas de sous-tension (19,2 V DC)
Electrical rating
Tension admissible
19,2 - 30 V DC, efficace (tension assignée d’emploi -20 %/+25 %)
18-31,2 V DC, alimentation par batterie(tension assignée d’emploi -25%/+30%)
35 V DC (pour une durée < 100 ms)
18,0 - 31,2 V DC, absolu avec ondulation
18-31,2 V DC, alimentation par batterie(tension assignée d’emploi -25%/+30%)
35 V DC (pour une durée < 100 ms)
18,0 - 31,2 V DC, absolu avec ondulation
Consommation
11,9 W
Max. 14,4 W
14 W en moyenne
Max. 14,4 W
14 W en moyenne
Tension assignée d'emploi
24 V DC (alimentation - très basse tension de sécurité)
Tension d'alimentation AC, 50 Hz, min.
0 VAC
Tension d'alimentation AC, 50 Hz max.
0 VAC
Tension d'alimentation DC min.
19.2 VDC
Tension d'alimentation DC max
30 VDC
Communication
Interfaces
Hôte USB 2.0 (non isolé galvaniquement)
Connexion Ethernet 10/100 Mbit/s
RS485 (non isolé galvaniquement, Connecteur SUB D 9 broches, UNC)
CAN (non isolé galvaniquement, Connecteur SUB D 9 broches, UNC)
RS232 (non isolé galvaniquement, Connecteur SUB D 9 broches, UNC)
Connexion Ethernet 10/100 Mbit/s
RS485 (non isolé galvaniquement, Connecteur SUB D 9 broches, UNC)
CAN (non isolé galvaniquement, Connecteur SUB D 9 broches, UNC)
RS232 (non isolé galvaniquement, Connecteur SUB D 9 broches, UNC)
Nombre de postes d'enfichage
1 (pour carte SD)
Protocole
EtherCAT
CAN
Modbus
TCP/IP
EtherNet/IP
CAN
Modbus
TCP/IP
EtherNet/IP
Display
Rapport de contraste de l'afficheur
850:1
Éclairage de l'afficheur
LED
Intensité variable par logiciel
Intensité variable par logiciel
Afficheur Taille
16:9
153,6 x 90,0 mm
153,6 x 90,0 mm
Type d’affichage
TFT
Ecran couleur, TFT, antireflet
Verre trempé antireflet dans un cadre en matière plastique
Ecran couleur, TFT, antireflet
Verre trempé antireflet dans un cadre en matière plastique
Intensité lumineuse
400 cd/m²
Nombre de couleurs de l'afficheur
16777216
Résolution
- 1024 x 600 px
- WSVGA
Taille de l'écran (diagonale)
7 in
Technologie tactile
Capteur tactile de l'écran tactile Multi-touch
Technologie tactile capacitive projetée (PCT)
Tactile capacitif multi-touch
Technologie tactile capacitive projetée (PCT)
Tactile capacitif multi-touch
System
Durée de sauvegarde
10 ans, en moyenne (durée hors tension)
Mémoire
NVRAM : 128 Ko données rémanentes
DRAM : 512 Mo de RAM
Mémoire Flash : 1 Go SLC
Carte SD, Type : SDHC, SDHC (mémoire externe)
DRAM : 512 Mo de RAM
Mémoire Flash : 1 Go SLC
Carte SD, Type : SDHC, SDHC (mémoire externe)
Capacité de mémoire
512 000 ko
Système d'exploitation
LINUX
Processeur
ARM Cortex-A9, 800 MHz
Design verification
Dissipation thermique du matériel, Pvid en fonction du courant
14.4 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
14.4 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Sur demande
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Répond aux exigences de la norme du produit.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs de l'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
