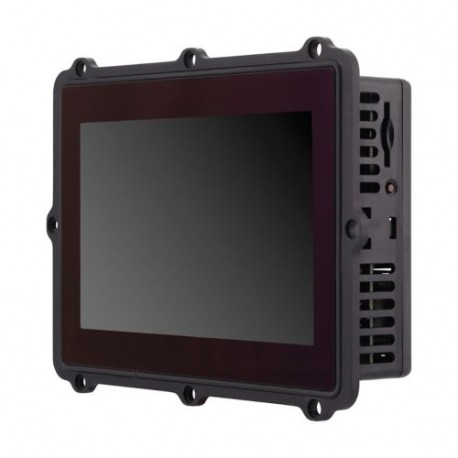

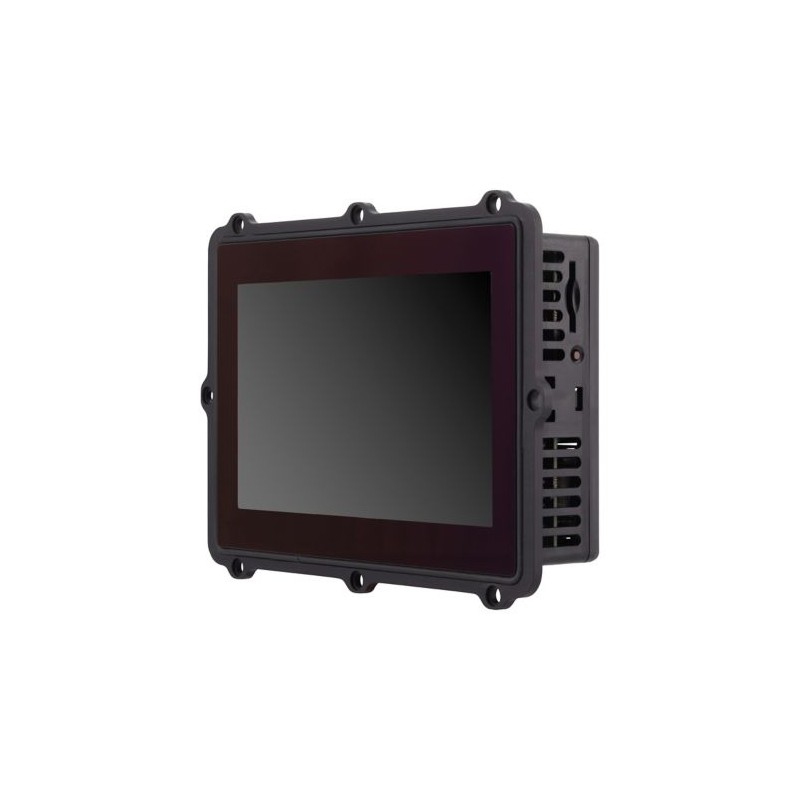

XV-313-70-B00-A00-2C EP-401371 EATON ELECTRIC 7"PCT. ETH. РС232. РС485. СОБАКА. Linux.PLC
XV-313-70-B00-A00-2C
EP-401371
EP-401371
EATON-MOELLER
7"PCT. ETH. РС232. РС485. СОБАКА. Linux.PLC
Eaton Touch panel XV-313, 24 В постоянного тока, 7 дюймов, 1 x Ethernet, 1 x RS-232, 1 x RS-485, 1 x CAN, Linux, Емкостный мультитач, ПЛК
Сенсорные панели HMI
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Best sellers
▲Описание
▲Общие технические условия
Наименование продукта
Eaton XV-313 Сенсорная панель
Каталожный номер
ЭП-401371
Иан
7640130100251
Длина/глубина продукта
209 мм
Высота продукта
55,7 мм
Ширина продукта
151 мм
Вес продукта
0,8 кг
Сертификаты
КУЛЬ
Номер файла UL: E205091
Сертифицировано UL для использования в Канаде
УЛ 61010-2-201
Ce
Ул
МЭК/EN 61000-6-2
МЭК/EN 61000-6-4
DNV
DNV TAA00000NC
Номер файла UL: E205091
Сертифицировано UL для использования в Канаде
УЛ 61010-2-201
Ce
Ул
МЭК/EN 61000-6-2
МЭК/EN 61000-6-4
DNV
DNV TAA00000NC
Модельный код
XV-313-70-B00-A00-2C
Особенности и функции
Материал корпуса
Изолированный материал
Оснащен:
Система сообщений (включая буфер и подтверждение)
Рецепты
Интерфейсы программного обеспечения
Цветной дисплей
Вывод на принтер
1 x RS485 (встроенный интерфейс)
1 x Ethernet 10/100 Мбит/с (встроенные интерфейсы)
Индикация сообщений
1 x RS232 (встроенный интерфейс)
1 х USB хост 2.0 (встроенный интерфейс)
1 x CAN (встроенные интерфейсы)
Рецепты
Интерфейсы программного обеспечения
Цветной дисплей
Вывод на принтер
1 x RS485 (встроенный интерфейс)
1 x Ethernet 10/100 Мбит/с (встроенные интерфейсы)
Индикация сообщений
1 x RS232 (встроенный интерфейс)
1 х USB хост 2.0 (встроенный интерфейс)
1 x CAN (встроенные интерфейсы)
Функции
Возможно возможное значение (вход) процесса по умолчанию
Возможно представление значения процесса (выход)
Дополнительные компоненты программного обеспечения, загружаемые
Возможно представление значения процесса (выход)
Дополнительные компоненты программного обеспечения, загружаемые
Общая информация
Время работы от аккумулятора
Резервное копирование часов реального времени: BR 2330, незаменяемое (паяное)
Степень защиты
НЕМА 4Х
НЭМА 12
IP20, задний (в соответствии с EN 60529-1)
НЭМА 12
IP20, задний (в соответствии с EN 60529-1)
Степень защиты (лицевая сторона)
НЭМА 12
IP65
IP65
Тип предохранителя
Встроенный предохранитель (недоступен)
Срок службы
50 000 ч (Срок службы подсветки)
модель
Пластиковый корпус и стеклянная панель в алюминиевой монтажной раме
Метод монтажа
Скрытый монтаж — зазор: ширина x высота x глубина ≥ 30 мм (1,18 дюйма)
Задний монтаж
Скрытый монтаж - Наклон по вертикали: ±45° (при использовании естественной конвекции)
Задний монтаж
Скрытый монтаж - Наклон по вертикали: ±45° (при использовании естественной конвекции)
Потенциальная изоляция
Электропитание: нет
Защита от разворота полярности
да
Категория продукции
XV-300
Соответствие RoHs
да
программное обеспечение
GALILEO, Программное обеспечение для визуализации, Проектирование
XSOFT-CODESYS-3, Программное обеспечение для программирования ПЛК, Инженерия
XSOFT-CODESYS-3, Программное обеспечение для визуализации, Инженерия
XSOFT-CODESYS-3, Программное обеспечение для программирования ПЛК, Инженерия
XSOFT-CODESYS-3, Программное обеспечение для визуализации, Инженерия
тип
Панель управления с ПЛК для монтажа сзади
Тип напряжения
постоянный ток
Окружающие условия, механические
Ударопрочность
15 г, 11 мс, Механический
Устойчивость к вибрациям
5 - 9 Гц, ± 3,5 мм
60 - 150 Гц, ± 2 g
9 - 60 Гц, ± 0,15 мм
60 - 150 Гц, ± 2 g
9 - 60 Гц, ± 0,15 мм
Климатические условия окружающей среды
Атмосферное давление
795 - 1080 гПа (рабочий)
Рабочая температура окружающей среды - не менее
0 КК
Рабочая температура окружающей среды - не более
50 КК
Температура окружающего воздуха при хранении - не менее
-20 КК
Температура окружающей среды при хранении - не более
60 кк
Климатическая корректирование
Постоянный нагрев влажной среды в соответствии с IEC 60068-2-3
Холод по EN 60068-2-1
Сухое тепло по IEC 60068-2-2
Холод по EN 60068-2-1
Сухое тепло по IEC 60068-2-2
Условия окружающей среды
Конденсация: без конденсации
Рабочая температура - мин
0 КК
Рабочая температура - не более
50 КК
Относительная влажность
10 - 95 % (без конденсации)
Электромагнитная совместимость
Испускаемые помехи
В соответствии с IEC/EN 61000-6-4
помехоустойчивость
В соответствии с EN 61000-6-2
Падение напряжения
≤ 10 мс от номинального напряжения (24 V DC)
5 мс от пониженного напряжения (19,2 В постоянного тока)
5 мс от пониженного напряжения (19,2 В постоянного тока)
Электрические характеристики
Допустимое напряжение
19,2 - 30 В постоянного тока, эффективный (номинальное рабочее напряжение -20 %/+25 %)
18 - 31,2 В постоянного тока, питание от батареи (номинальное рабочее напряжение -25%/+30%)
35 В постоянного тока (длительностью < 100 мс)
18,0 - 31,2 В постоянного тока, абсолютный с пульсациями
18 - 31,2 В постоянного тока, питание от батареи (номинальное рабочее напряжение -25%/+30%)
35 В постоянного тока (длительностью < 100 мс)
18,0 - 31,2 В постоянного тока, абсолютный с пульсациями
Энергопотребление
11,9 Вт
макс. 14,4 Вт
14 Вт тип.
макс. 14,4 Вт
14 Вт тип.
Оценка эксплуатационого напряжения
24 В постоянного тока (источник питания - безопасное сверхнизкое напряжение)
Напряжение питания при переменном токе, 50 Гц - мин
0 В переменного тока
Напряжение питания при переменном токе, 50 Гц - не более
0 В переменного тока
Напряжение питания при постоянном токе - не менее
19,2 В постоянного тока
Напряжение питания при постоянном токе - не более
30 В постоянного тока
коммуникация
Интерфейсы
Хост USB 2.0 (без гальванической развязки)
Ethernet-соединение 10/100 Мбит/с
RS485 (без гальванической развязки, 9-контактный разъем SUB-D, UNC)
CAN (без гальванической развязки, 9-контактная вилка SUB-D, UNC)
RS232 (без гальванической развязки, 9-контактный разъем SUB-D, UNC)
Ethernet-соединение 10/100 Мбит/с
RS485 (без гальванической развязки, 9-контактный разъем SUB-D, UNC)
CAN (без гальванической развязки, 9-контактная вилка SUB-D, UNC)
RS232 (без гальванической развязки, 9-контактный разъем SUB-D, UNC)
Количество слотов
1 (для SD-карты)
Протокол
ЭфирКАТ
СОБАКА
МОДБУС
TCP/IP
EtherNet/IP
СОБАКА
МОДБУС
TCP/IP
EtherNet/IP
дисплей
Коэффициент контрастности дисплея
850:1
Подсветка дисплея
светодиод
Регулировка яркости с помощью программного обеспечения
Регулировка яркости с помощью программного обеспечения
Размер дисплея
16:9
153.6 x 90.0 мм
153.6 x 90.0 мм
выделительный шрифт
TFT
Цветной дисплей, TFT, антибликовое покрытие
Антибликовое закаленное стекло с пластиковой рамкой
Цветной дисплей, TFT, антибликовое покрытие
Антибликовое закаленное стекло с пластиковой рамкой
Интенсивность яркости
400 кд/м²
Количество цветов дисплея
16777216
резолюция
- 1024 x 600 пикселей
- WSVGA
Размер экрана (диагональ)
7 в
Сенсорная технология
Сенсорный сенсорный датчик с мультисенсорной панелью
Прогнозируемый емкостной сенсорный (PCT)
Емкостный мультитач
Прогнозируемый емкостной сенсорный (PCT)
Емкостный мультитач
система
Время резервного копирования
10 лет, тип. (время при нулевом напряжении)
Память
NVRAM: 128 кбайт Retain
Оперативная память: 512 МБ ОЗУ
Флэш-память: 1 GByte SLC
SD-карта, тип: SDSC, SDHC (внешняя память)
Оперативная память: 512 МБ ОЗУ
Флэш-память: 1 GByte SLC
SD-карта, тип: SDSC, SDHC (внешняя память)
Объем памяти
512 000 кБайт
Операционная система
Линукс
процессор
ARM Cortex-A9 800 МГц
Проверка конструкции
Рассеивание тепла оборудования, зависящее от тока Pvid
14,4 Вт
Теплоотдача Pdiss
0 Вт
Рассеивание тепла на полюс, зависящее от тока Pvid
0 Вт
Номинальный рабочий ток при заданном рассеивании тепла (В)
0 A
Статическое рассеивание тепла, не зависящее от тока Pvs
14,4 Вт
10.2.2 Устойчивость к коррозии
Соответствует требованиям стандарта продукта.
10.2.3.1 Проверка тепловой устойчивости корпусов
Соответствует требованиям стандарта продукта.
10.2.3.2 Проверка устойчивости изоляционных материалов к нормальному теплу
Соответствует требованиям стандарта продукта.
10.2.3.3 Противостоить. инсула. К аномальному нагреву/огню по внутреннему выбору. Эффекты
Соответствует требованиям стандарта продукта.
10.2.4 Сопротивление ультрафиолетовому (УФ) излучению
Пожалуйста, спросите
10.2.5 Подъем
Не применяется, так как весь switchgear должен быть оценен.
10.2.6 Механическое воздействие
Не применяется, так как весь switchgear должен быть оценен.
10.2.7 Надписи
Соответствует требованиям стандарта продукта.
10.3 Степень защиты узлов
Соответствует требованиям стандарта продукта.
10.4 Зазоры и ползучие расстояния
Соответствует требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
Не применяется, так как весь switchgear должен быть оценен.
10.6 Включение коммутации устройств и компонентов
Не применяется, так как весь switchgear должен быть оценен.
10.7 Внутренние электрические цепи и соединения
Ответственность за это несет строитель панели.
10.8 Соединения для внешних проводников
Ответственность за это несет строитель панели.
10.9.2 Электрическая сила энергочастоты
Ответственность за это несет строитель панели.
10.9.3 Импульс выдерживает напряжение
Ответственность за это несет строитель панели.
10.9.4 Тестирование корпусов из изоляционного материала
Ответственность за это несет строитель панели.
10.10 Повышение температуры
Панель строитель отвечает за расчет повышения температуры. Eaton предоставит данные о рассеивании тепла для устройств.
10.11 Рейтинг короткого замыкания
Ответственность за это несет строитель панели.
10.12 Электромагнитная совместимость
Ответственность за это несет строитель панели.
10.13 Механическая функция
Устройство соответствует требованиям, при условии, что информация в инструкционой брошюре (IL) соблюдается.
