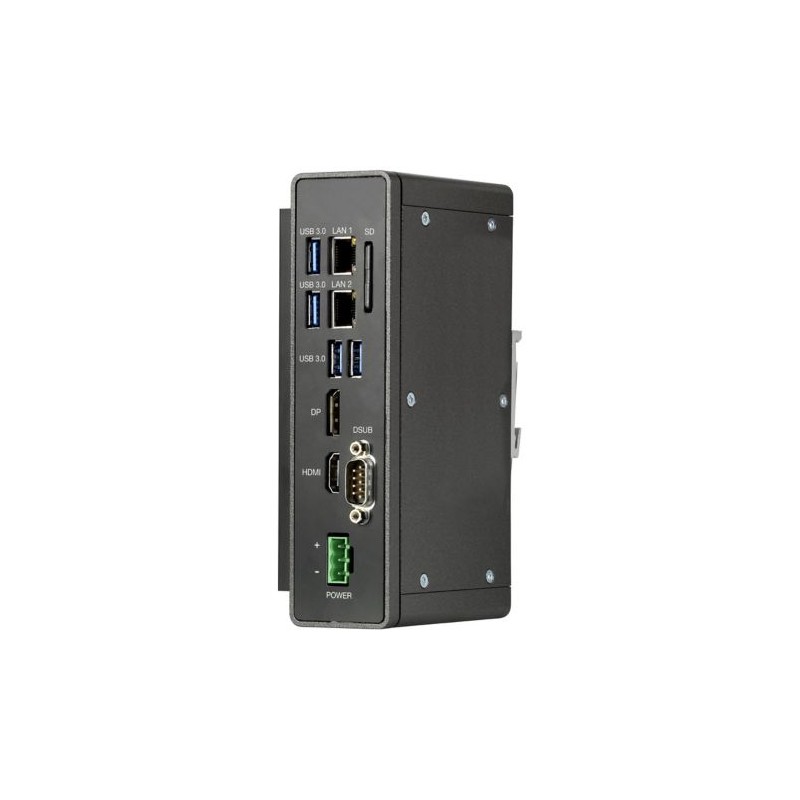

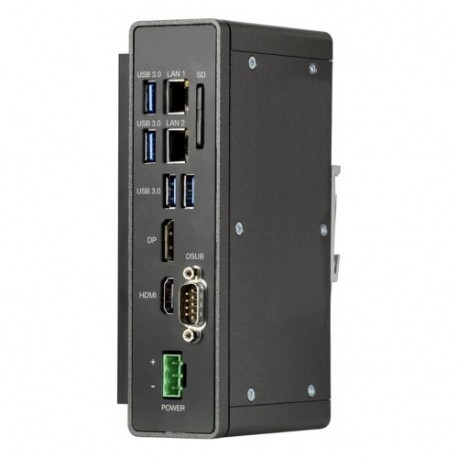

XP-504-BOXPC-A10-A00-2B EP-400011 EATON ELECTRIC PC-Box mit Galileo Runtime
XP-504-BOXPC-A10-A00-2B
EP-400011
EATON-MOELLER
PC-Box mit Galileo Runtime
Box-PC, 2xEthernet, 4xUSB3.0, 1xRS232/RS422/485, 1x HDMI, 1 xDP, Slot für SD-Karte, Galileo Runtime License, Windows 10 Enterprise LTSC
HMI-Touch-Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Box-PC, 2xEthernet, 4xUSB3.0, 1xRS232/RS422/485, 1x HDMI, 1 xDP, Slot für SD-Karte, Galileo Runtime License, Windows 10 Enterprise LTSC
Kompakter Hutschienen-PC, bis zu zwei Terminals der Serie XP-504 können angeschlossen werden.
Lieferprogramm
Sortiment
Visualisierungslösungen XP
Sortiment
IPC XP-504
Untersortiment
Box-PC
Funktion
Industrie-PC
Beschreibung
Box-PC, Industrie-PC zur Montage auf Hutschiene oder an Montagewand
bis zu zwei Terminals der Serie XP-504 können angeschlossen werden
bis zu zwei Terminals der Serie XP-504 können angeschlossen werden
gemeinsame Merkmale der Baureihe
DualCore CPU 1,60 GHz
leistungsstarker Grafikprozessor
8 GB RAM
64 GB mSATA
8 GB SD-Karte
leistungsstarker Grafikprozessor
8 GB RAM
64 GB mSATA
8 GB SD-Karte
Hochkantprojektierung
ja (bei max.T + 45°C)
Ausführung
Gehäuse aus pulverbeschichtetem Blech, Kühlkörper aus Aluminium
Betriebssystem
Windows 10 Enterprise LTSC
PLC-Lizenz
wird von Eaton nicht angeboten
Lizenzscheine für onboard Schnittstellen
nicht erforderlich
integrierte Schnittstellen
2 x Ethernet 1000/100/10 Mbps
4 x USB 3.0
1 x RS232/RS422/485
1 x DP
1 x HDMI
4 x USB 3.0
1 x RS232/RS422/485
1 x DP
1 x HDMI
Verwendung
Aufbau
Steckplätze
für SD-Karte: 1
Speicherkarte Automatisierung
optional mit SD-Karte -> Art.-Nr. 181638
Steckbare Kommunikationsbaugruppen (optional)
nein
Technische Daten
System
Prozessor
Intel Atom E3950 QuadCore 2GHz
Interner Speicher
64 GB mSATA
Externer Speicher
SD-Karte Typ: SD oder SDHC nach SDA Spezifikation 2.0, mind. 8 GB
Kühlung
Lüfterlose Prozessor-Kühlung, rein passiv über freie Konvektion, Aluminium-Kühlkörper im Gehäuse, großflächige Kühlrippen am im Gehäuse
Pufferung der EchtzeituhrBatterie (Lebensdauer)
austauschbar durch Service, Lithium Panasonic BR2032 (3V, 190mAh) für BIOS, typisch 5 Jahre
Pufferung der EchtzeituhrPufferzeit (in spannungslosem Zustand)
typ. 5 Jahre
Projektierung
Visualisierungssoftware
Galileo oder 3rd party
PLC-Lizenz
wird von Eaton nicht angeboten
Betriebssystem
Windows 10 Enterprise LTSC
Schnittstellen, Kommunikation
integrierte Schnittstellen
2 x Ethernet 1000/100/10 Mbps
4 x USB 3.0
1 x RS232/RS422/485
1 x DP
1 x HDMI
4 x USB 3.0
1 x RS232/RS422/485
1 x DP
1 x HDMI
USB-Host
4 x USB 3.0
Steckplätze
für SD-Karte: 1
Ethernet
1000/100/10 Mbps
Spannungsversorgung
Nennspannung
24 V DC SELV/PELV & NEC Class 2 / LPS / Limited Energy
zulässige Spannung
12 - 32 V DC
Stromaufnahme [I]
1,3 A bei 24 V (max. 31,2 W) A
Allgemeines
Gehäusematerial
Mechanisch stabiles Aluminiumgehäuse
Abmessungen (B x H x T)
55 x 170 x 92.3 mm
Einbau
Abstand: B x H x T ≥ 50 mm (1.97")
senkrechte Montage auf Tragschiene nach ICE/EN 60715, Hutschiene 35 mm mittels Befestigungsklammer
horizontale und vertikale Montage mit Montageplatten M4-Verschraubung an Montagewand
senkrechte Montage auf Tragschiene nach ICE/EN 60715, Hutschiene 35 mm mittels Befestigungsklammer
horizontale und vertikale Montage mit Montageplatten M4-Verschraubung an Montagewand
Gewicht
1.15 kg
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
ZulassungenApprobationen
UL
ZulassungenZertifikat
CE, UKCA
Angewandte Normen und RichtlinienEMV
nach Richtlinie 2004/108/EG
Angewandte Normen und RichtlinienStöraussendung
nach EN 55022:2010 Class A und EN 61000-6-4:2007
freier Fall, verpackt
gemäß ICE/EN 60068-2-32 m
RoHS
konform
Umgebungsbedingungen
Klimatische UmgebungsbedingungenLuftdruck (Betrieb)
795 - 1080 hPa
TemperaturLagerung / Transport [ϑ]
-20 - +60 °C
TemperaturMin. Betriebsumgebungstemperatur
0 °C
TemperaturMax. Betriebsumgebungstemperatur
+45 °C
Relative LuftfeuchteBetauung
nicht betauend
Relative Luftfeuchterelative Feuchte
10 - 90 %, nicht kondensierend
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Verlustleistung statisch, stromunabhängig [Pvs]
31.2 W
Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+45 °C
Schutzart
IP20
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend für Gehäuse ohne Hebevorrichtungen.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Liegt in der Verantwortung des Schaltanlagenbauers.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
