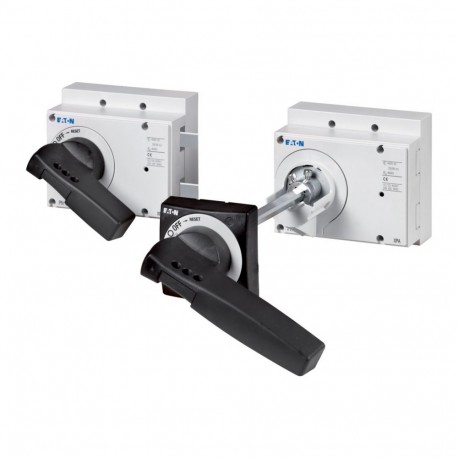

PN3-XPA 283473 Y7-283473 EATON ELECTRIC Parallelantrieb Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PN3-XPA 283473 Y7-283473 EATON ELECTRIC Parallelantrieb

PN3-XPA

283473

Y7-283473

EATON-MOELLER

Parallelantrieb

PN3-XPA

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: gleichzeitige Betätigung von 2 nebeneinander montierten Lasttrennschaltern PN des gleichen Typs. Nicht UL/CSA-zugelassen. 1 × Drehgriff am Schalter (nicht abschließbar) serienmäßig im Lieferumfang enthalten. 1 x Türkupplung Drehgriff (nicht abschließbar) serienmäßig im Lieferumfang enthalten. nicht geeignet für den Einsatz als Hauptschalter verwendbar für: PN3(-4) + PN3(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $335.05
Stückpreis: $335.05
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Parallelantrieb
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Gleichzeitige Betätigung von 2 nebeneinander aufgebauten Lasttrennschaltern PN gleicher Baugröße. Nicht UL/CSA approbiert. 1xDrehgriff auf Schalter (nicht abschließbar) im Lieferumfang enthalten. 1xTürkupplungsdrehgriff (nicht abschließbar) im Lieferumfang enthalten. Nicht geeignet für den Einsatz als Netztrenneinrichtung Verwendbar für: PN3(-4) + PN3(-4)

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Zubehör, Sonstiges
Zubehör
Parallelantrieb
Norm/Zulassung
IEC
Baugröße
PN3
Beschreibung
Gleichzeitige Betätigung von 2 nebeneinander aufgebauten Lasttrennschaltern PN gleicher Baugröße
Nicht UL/CSA approbiert
verwendbar für
PN3(-4) + PN3(-4)
Hinweise

PN3

  • 1 x Drehgriff auf Schalter (nicht abschließbar) im Lieferumfang enthalten.
  • 1 x Türkupplungsdrehgriff (nicht abschließbar) im Lieferumfang enthalten.
  • Nicht geeignet für den Einsatz als Netztrenneinrichtung.
Hinweise

Verlängerungsachse (-XV4(6)) zusätzlich für den Türkupplungsdrehgriff erforderlich.

Nicht kombinierbar mit mechanischer Verriegelung, Blendrahmen, Seitenwand- oder Fernantrieb.

Einsatz als NOT-AUS

Hierzu wird für den Türkupplungsdrehgriff ein Knebel in rot/gelb zum Austausch entsprechend folgender Bestell-Nr. benötigt:

  • für PN1 und PN2: NZM2-XDGVR ￫ 100747
  • für PN3: NZM4-XDGVR ￫ 100774

Hinweis: Die Abschließbarkeit dieses Griffes darf nicht genutzt werden.

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Handgriff für Schaltgeräte (EC000229)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Handgriff für Schaltgeräte (ecl@ss13-27-37-04-14 [AKF012019])
Mit Wiederanlaufsperre
nein
Mit Schlüsselschloss
nein
Hängeschlossverriegelung
ja
Farbe
schwarz
Geeignet für NOT-AUS
nein
Mit Achse
nein
Geeignet für Leistungsschalter
ja
Geeignet für Lasttrennschalter
ja
Schutzart (NEMA)
sonstige

ETIM for 283473 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PN3-XPA Y7-283473 283473 DE_283473.pdf 110 Kbytes PN3-XPA Y7-283473 283473 DE_283473.pdf
