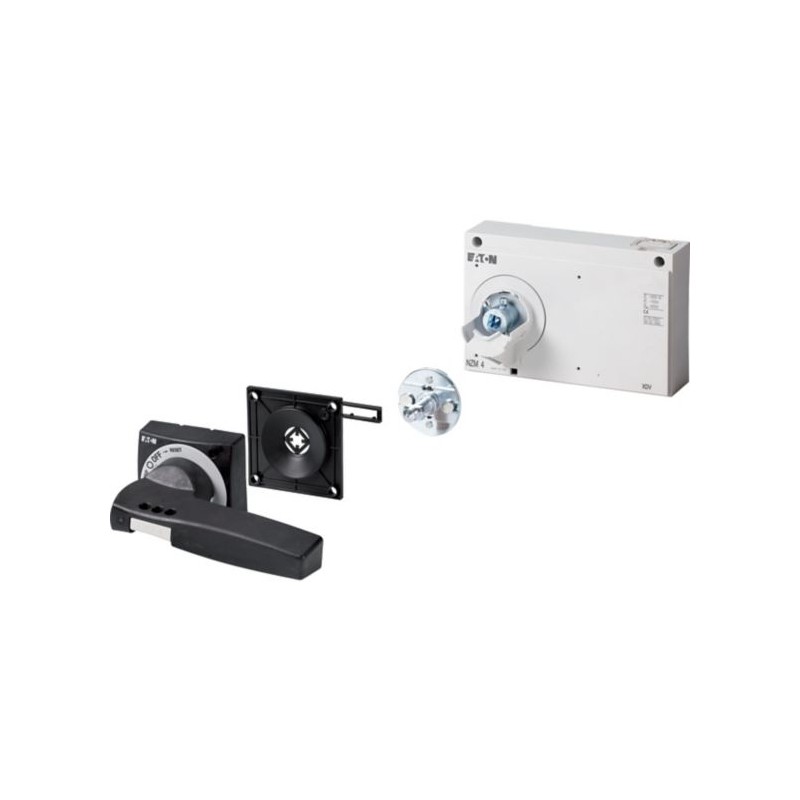

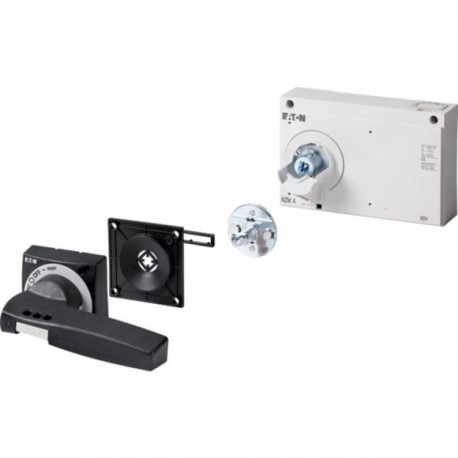

NZM4-XTVD 266614 Y7-266614 EATON ELECTRIC Türkupplungsdrehgriff, abschliessbar Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XTVD 266614 Y7-266614 EATON ELECTRIC Türkupplungsdrehgriff, abschliessbar

NZM4-XTVD

266614

Y7-266614

EATON-MOELLER

Türkupplungsdrehgriff, abschliessbar

NZM4-XTVD

Eaton Moeller series NZM– Kompaktleistungsschalter. Türkupplungsdrehgriff, abschließbar

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: Komplett inklusive Drehantrieb und Kupplungsteilen. Externes Warnschild/Kennzeichnungsschild kann aufgesteckt werden. Standard, schwarz/grau. Abschließbar in 0 Position am Griff mit bis zu 3 Vorhängeschlössern. Mit Türverriegelung. Verwendbar mit: NZM4(-4), N(S)4(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $218.89
Stückpreis: $218.89
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
266614
Produkt Länge/Tiefe
230 mm
Produkthöhe
130 mm
Produktbreite
230 mm
Produktgewicht
1.785 kg
Einhaltung(en)
IEC
UL/CSA
RoHS conform
Zertifikat(e)
CSA (Class No. 1437-01)
UL489
UL listed
CE marking
IEC60947
UL (File No. E140305)
CSA (File No. 22086)
UL (Category Control Number DIHS)
CSA certified
CSA-C22.2 No. 5-09
EAN
4015082666149
Modellcode
NZM4-XTVD

Produktspezifikationen

Benutzt mit
NZM4(-4), N(S)4(-4)
Typ
Besondere Merkmale
  • Türkupplungsdrehgriff zur Bedienung des Schalters über eine geschlossene Bedienfeldtür
  • Externes Warnschild/Typenschild kann aufgeclipst werden.
  • Komplett mit Drehantrieb und Kupplungsteilen
  • Verlängerungswelle zusätzlich erforderlich.
Merkmale
Abschließbar
Standard: Schwarz/Grau
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Vorhängeschloss
Rahmen
NZM4
Geeignet für
Power circuit breaker
Lasttrennschalter
Abdeckungs-/Türtyp
Die Türverriegelung kann in der Position „entriegelt EIN“ geändert werden
Die Türverriegelung wurde in der verriegelten AUS- und EIN-Position nicht umgangen
Tür zu öffnen in AUS
Die Türverriegelung kann so geändert werden, dass sie von außen mit einem Schraubendreher überwunden werden kann
Schlossnummer
Einfach abschließbar
Verriegelungsvorrichtung
Abschließbar in Position 0 am Griff mit bis zu 3 Vorhängeschlössern
mit Türverriegelung
Schutzart/NEMA-Gehäusetyp
IP66
4X. 12

ETIM for 266614 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12
