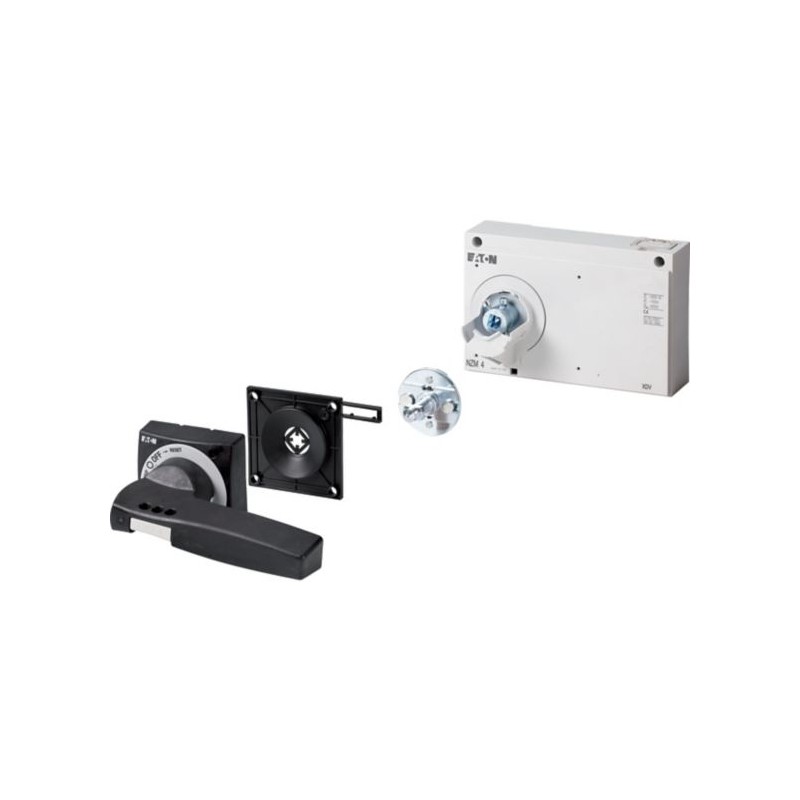

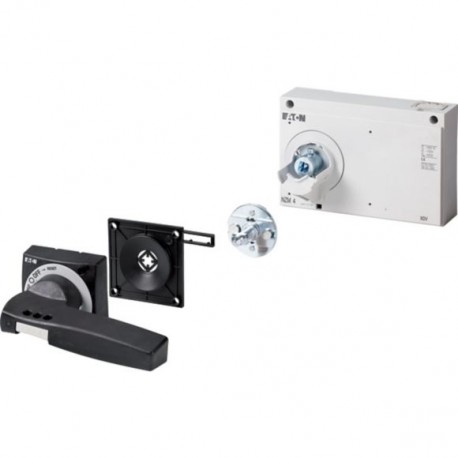

NZM4-XTVD 266614 Y7-266614 EATON ELECTRIC Maniglia per comando rinviato e bloccoporta, lucchettabile Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XTVD 266614 Y7-266614 EATON ELECTRIC Maniglia per comando rinviato e bloccoporta, lucchettabile

NZM4-XTVD

266614

Y7-266614

EATON-MOELLER

Maniglia per comando rinviato e bloccoporta, lucchettabile

Maniglia girevole della porta, lucchetto

Eaton Moeller series NZM - Molded Case Circuit Breaker. Door coupling rotary handle, lockable

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. Nota: Completo, compreso l'azionamento rotativo e le parti di accoppiamento. La targhetta di avvertimento esterna/l'etichetta di designazione possono essere agganciate. Standard, nero/grigio. Può essere bloccato in posizione 0 sull'impugnatura utilizzando fino a 3 lucchetti. Con interblocco della porta. Può essere utilizzato con: NZM4(-4), N(S)4(-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $223.66
Prezzo unitario: $223.66
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM elemento di comando
Sigla catalogo
266614
EAN
4015082666149
Lunghezza/profondità del prodotto
230 mm
Altezza prodotto
130 mm
Larghezza prodotto
230 mm
Peso prodotto
1.785 kg
Conformità
IEC
UL/CSA
RoHS conform
Certificazione/i
CSA (Class No. 1437-01)
UL489
UL listed
CE marking
IEC60947
UL (File No. E140305)
CSA (File No. 22086)
UL (Category Control Number DIHS)
CSA certified
CSA-C22.2 No. 5-09
Codice modello
NZM4-XTVD

Specifiche del prodotto

Utilizzato con
NZM4(-4), N(S)4(-4)
Tipo
Caratteristiche speciali
  • Maniglia per comando rinviato e bloccoporta per l'azionamento dell'interruttore attraverso un pannello del quadro chiuso
  • È possibile agganciare una targhetta/etichetta di denominazione esterna.
  • Elementi rotanti e di accoppiamento inclusi.
  • Richiesto inoltre albero di prolunga.
Caratteristiche
chiudibile
Standard: nero/grigio
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Colore
Nero
Dotato di:
Lucchetto
Carcassa
NZM4
Adatto per
Interruttore automatico di potenza
Sezionatore di potenza
Tipo di coperchio/sportello
Il bloccoporta può essere modificato in posizione di sblocco ON
Bloccoporta non rimosso nelle posizioni bloccate OFF e ON
La porta è apribile in OFF
Il bloccoporta può essere modificato in modo tale da essere rimosso dall'esterno utilizzando un cacciavite
Numero di blocco
Chiusura singola
Impianto di blocco
lucchettabile in posizione 0 sulla maniglia utilizzando fino a 3 lucchetti
Con bloccoporta
Grado di protezione/tipo di involucro NEMA
IP66
4X. 12

ETIM for 266614 Apparecchi elettrici a bassa tensione (EC000229)
Caratteristica Valore
con blocco del riavvio (EF004054) No
con lucchetto a chiave (EF026057) No
bloccaggio con lucchetto (EF001163) Sì
colore (EF000007) nero
adatto per arresto d'emergenza (EF001433) No
con asse (EF001434) No
adatto per disgiuntore (EF005863) Sì
adatto per sezionatore di carico (EF007252) Sì
indice di protezione (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XTVD Y7-266614 266614 ES_271507.pdf 7 Mbytes NZM4-XTVD Y7-266614 266614 ES_271507.pdf
