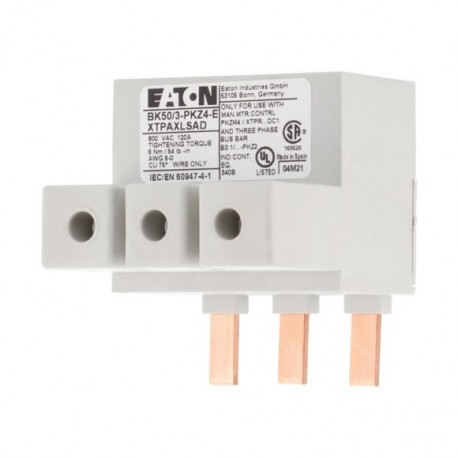

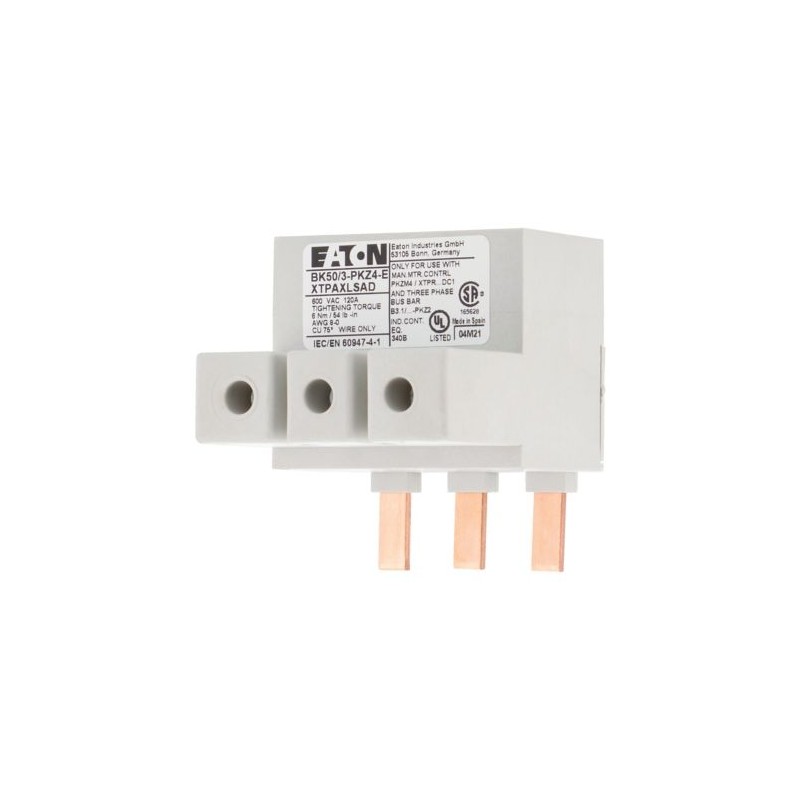

BK50/3-PKZ4-E 272165 Y7-272165 EATON ELECTRIC Einspeiseklemme, 3-polig, 50 qmm Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BK50/3-PKZ4-E 272165 Y7-272165 EATON ELECTRIC Einspeiseklemme, 3-polig, 50 qmm

BK50/3-PKZ4-E

272165

Y7-272165

EATON-MOELLER

Einspeiseklemme, 3-polig, 50 qmm

BK50/3-PKZ4-E

Eaton Moeller® series PKZ Einspeiseklemme, 3p, 50mm²

Verbindungsschelle, Lieferprogramm: Zubehör, Verwendbar für: PKZM4, PKE65

Mehr Infos


Niederspannungsschaltgeräte > Sammelschienenklemme

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $41.57
Stückpreis: $41.57
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series PKZ Einspeiseklemme
Katalognummer
272165
Produkt Länge/Tiefe
60 mm
Produkthöhe
63 mm
Produktbreite
55 mm
Produktgewicht
0.175 kg
Zertifikat(e)
UL
CSA Class No.: 3211-06
CSA
CSA-C22.2 No. 14
UL 508
UL Category Control No.: NLRV
CE
CSA File No.: 165628
IEC/EN 60947-4-1
UL File No.: E36332
EAN
4015082721657
Modellcode
BK50/3-PKZ4-E

Allgemein

Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Zubehör
Geeignet für
Rundleiterverbindung
PKZM0/PKE, Leitungsklemme erforderlich für Anwendungen des Typs E/F, (UL/CSA)
Sonstige

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Bemessungswerte

Bemessungsbetriebsstrom (Ie) - max
128 A

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
1 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
120 A
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 272165 Niederspannungsschaltgeräte (EC000001)
Merkmal Wert
Sammelschienendicke (EF007220) 0 mm
Sammelschienenbreite (EF007219) 0 mm
Geeignet für (EF000073) sonstige
Breite der Klemme (EF007092) 45 mm
Max. Leiterquerschnitt (EF004969) 50 mm²
Max. Bemessungsbetriebsstrom Ie (EF007356) 128 A
Geeignet für Rundleiteranschluss (EF007258) Ja
Geeignet für Sektorleiteranschluss (EF007260) Nein
Geeignet für Bandleiteranschluss (EF007242) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BK50/3-PKZ4-E Y7-272165 272165 DE_272165.pdf 110 Kbytes BK50/3-PKZ4-E Y7-272165 272165 DE_272165.pdf
