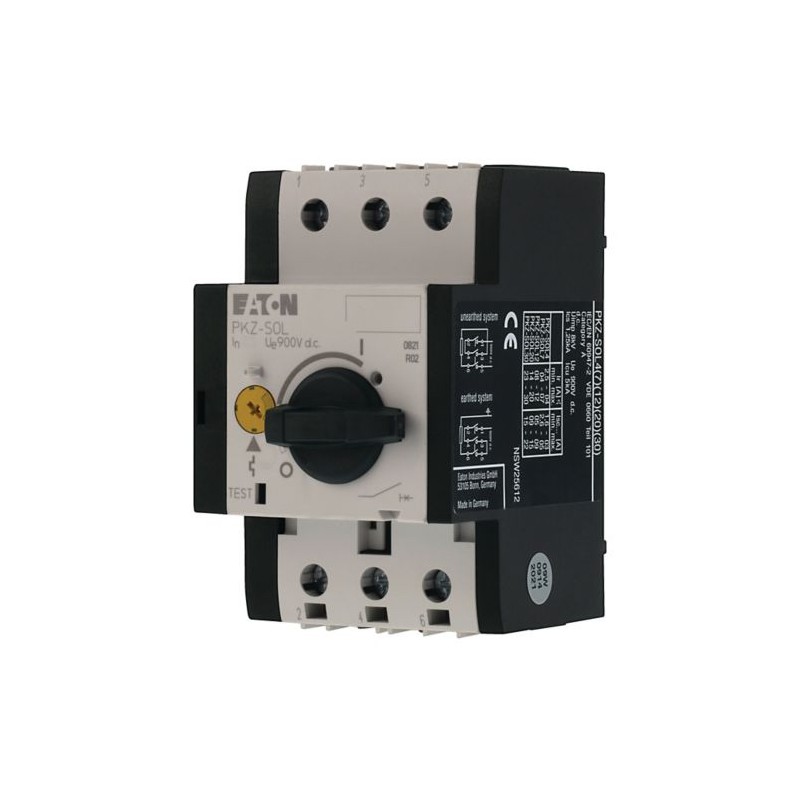

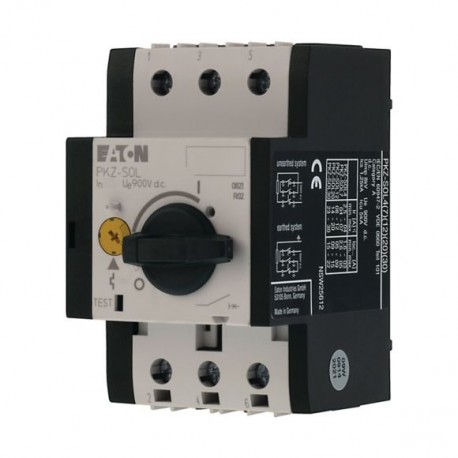

PKZ-SOL20 120938 Y7-120938 EATON ELECTRIC Strangschutzschalter, DC, 2-polig, 20 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PKZ-SOL20 120938 Y7-120938 EATON ELECTRIC Strangschutzschalter, DC, 2-polig, 20 A

PKZ-SOL20

120938

Y7-120938

EATON-MOELLER

Strangschutzschalter, DC, 2-polig, 20 A

PKZ-SOL20-KARTON

Eaton Moeller® series Strangschutzschalter PKZ-SOL, Gleichstrom, 2p, 20A

String-Leistungsschalter PKZ-SOL sind die sicherungslose Alternative zum Schutz von Photovoltaik-Modulen vor Kurzschlussströmen. Mit ihrem variablen Auslösebereich lassen sie sich optimal an den tatsächlichen Kurzschlussstrom eines Strings anpassen. Mit dem optionalen verzögerten Unterspannungsauslöser P-SOL-XUV ist eine Fernschaltung z.B. für die Feuerwehr möglich.

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Solar Schalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $139.88
Stückpreis: $139.88
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series PKZ-SOL String circuit-breaker
Katalognummer
120938
Produkt Länge/Tiefe
93 mm
Produkthöhe
76 mm
Produktbreite
58 mm
Produktgewicht
0.305 kg
Zertifikat(e)
IEC/EN 60947‐2
TÜV-certified
EAN
4015081187683
Modellcode
PKZ-SOL20

Merkmale und Funktionen

Stellgliedtyp
Drehknopf
Design
Offen
Merkmale
Komplettgerät mit Schutzeinheit
Anzahl der Pole
2-polig

Allgemein

Anwendung
Schutzart
IP00
Montagemethode
Hutschienenbefestigung (gemäß IEC/EN 60715, 35 mm)
Hutschienenmontage optional
Überlastauslösestromeinstellung - min
14 A
Überlastauslösestromeinstellung - max
20 A
Produktkategorie
  • Strangschutzschalter
  • Schaltgeräte für Photovoltaiksysteme
Schutzklasse
2
Geeignet für
DIN-Schienenmontage (Hutschiene)

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (1 - 6) mm², Endhülse gemäß DIN 46228
1 x (1 - 6) mm², Endhülse gemäß DIN 46228
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 14

Bemessungswerte

Innenwiderstand
12 mΩ
Bemessungsbetriebsstrom (Ie)
20 A bei AC-21A
Bemessungsbetriebsspannung (Ue) - min
900 V
Bemessungsbetriebsspannung (Ue) - max
900 V
Bemessungsdauerstrom (Iu)
20 A
Kurzschlussstrom
9 - 15 A, Ics, zulässiger Kurzschlussstrom für Solarmodule
Kurzschlussauslöser
6 x Ie, elektromagnetische Auslösung

Ansprechpartner

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
4.8 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
1.6 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 120938 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 20 A
Bemessungsspannung (EF003977) 900 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 0 kA
Überlastauslöser Stromeinstellung (EF002336) 14 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 120 A
Verlustleistung (EF005387) 4.8 W
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Geeignet für Hutschienenmontage (EF007250) Ja
Hutschienenmontage optional (EF008904) Ja
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 2
Position des Anschlusses für Hauptstromkreis (EF006671) sonstige
Ausführung des Betätigungselements (EF006976) Drehknopf
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Nein
Schutzart (IP) (EF005474) IP00
