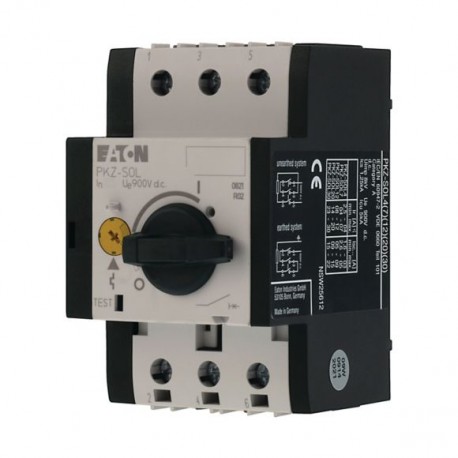

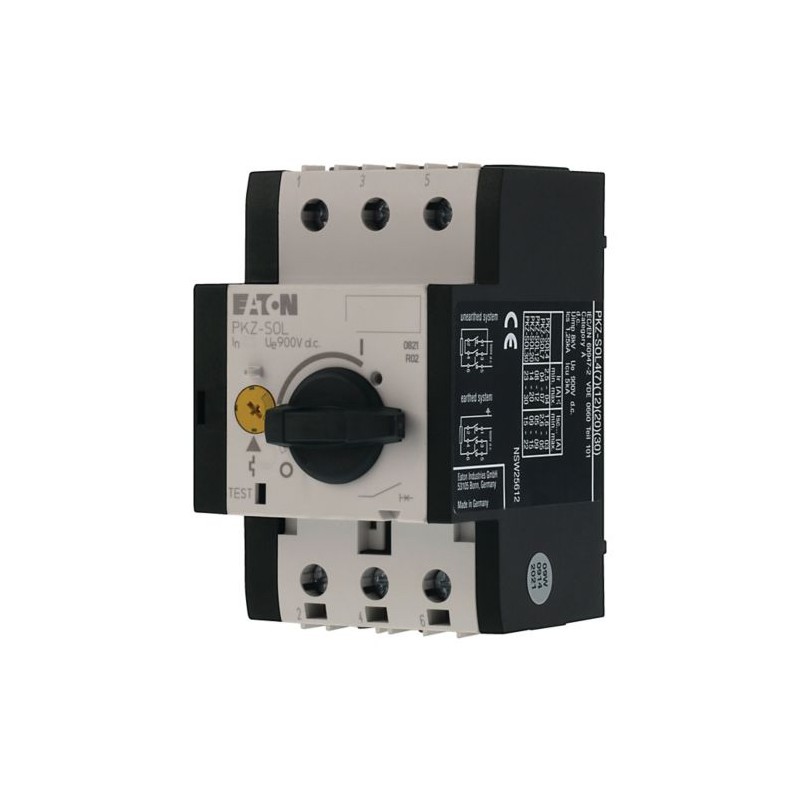

PKZ-SOL20 120938 Y7-120938 EATON ELECTRIC Interruptor fotovoltaico DC 2 polos 20 A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PKZ-SOL20 120938 Y7-120938 EATON ELECTRIC Interruptor fotovoltaico DC 2 polos 20 A

PKZ-SOL20

120938

Y7-120938

EATON-MOELLER

Interruptor fotovoltaico, DC, 2 polos, 20 A

Eaton Moeller® series PKZ-SOL String circuit-breaker, DC current, 2p, 20A

Los interruptores automáticos de cadena PKZ-SOL son la alternativa sin fusibles para la protección de módulos fotovoltaicos contra corrientes de cortocircuito. Con su rango de disparo variable, se pueden ajustar de forma óptima a la corriente de cortocircuito real de una cuerda. Con el desbloqueo de subtensión retardado opcional P-SOL-XUV, es posible la conmutación remota, por ejemplo, para el cuerpo de bomberos.

Más detalles


Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

Aparamenta Sistemas Fotovoltáicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $139.54
Precio unitario: $139.54
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series PKZ-SOL String circuit-breaker
Catalog Number
120938
EAN
4015081187683
Product Length/Depth
93 mm
Product Height
76 mm
Product Width
58 mm
Product Weight
0.305 kg
Certifications
IEC/EN 60947‐2
TÜV-certified
Model Code
PKZ-SOL20

Características y Funciones

Actuator type
Turn button
Design
Open
Features
Complete device with protection unit
Number of poles
Two-pole

General

Application
Degree of protection
IP00
Mounting Method
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
DIN rail (top hat rail) mounting optional
Overload release current setting - min
14 A
Overload release current setting - max
20 A
Product category
  • String circuit-breakers
  • Switchgear for photovoltaic systems
Protection class
2
Suitable for
DIN rail (top hat rail) mounting

Condiciones climáticas ambientales

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Secciones de conexión

Terminal capacity (flexible with ferrule)
2 x (1 - 6) mm², ferrule to DIN 46228
1 x (1 - 6) mm², ferrule to DIN 46228
Terminal capacity (solid/stranded AWG)
18 - 14

Especificaciones eléctricas

Internal resistance
12 mΩ
Rated operational current (Ie)
20 A at AC-21A
Rated operational voltage (Ue) - min
900 V
Rated operational voltage (Ue) - max
900 V
Rated uninterrupted current (Iu)
20 A
Short-circuit current
9 - 15 A, Ics, Admissible short-circuit current for solar modules
Short-circuit release
6 x Ie, Electromagnetic trip block

Contactos

Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
4.8 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
1.6 W
Rated operational current for specified heat dissipation (In)
20 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 120938 Interruptores de baja tensión (EC000228)
Característica Valor
Intensidad nominal permanente Iu (EF001389) 20 A
Tensión nominal (EF003977) 900 V
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 0 kA
Ajuste actual de liberación de sobrecarga (EF002336) 14 A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) 0 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 120 A
Pérdida de potencia (EF005387) 4.8 W
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Protección de fallo a tierra integrada (EF007296) No
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Apto para montaje en carril DIN (EF007250) Sí
Montaje en rail DIN opcional (EF008904) Sí
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 2
Posición de la conexión para el circuito principal de tensión (EF006671) Otros
Ejecución del elemento accionador (EF006976) Botón giratorio (mando)
Aparato completo con dispositivo de protección (EF008906) Sí
Accionamiento motorizado integrado (EF006697) No
Accionamiento motorizado opcional (EF007386) No
Grado de protección (IP) (EF005474) IP00
