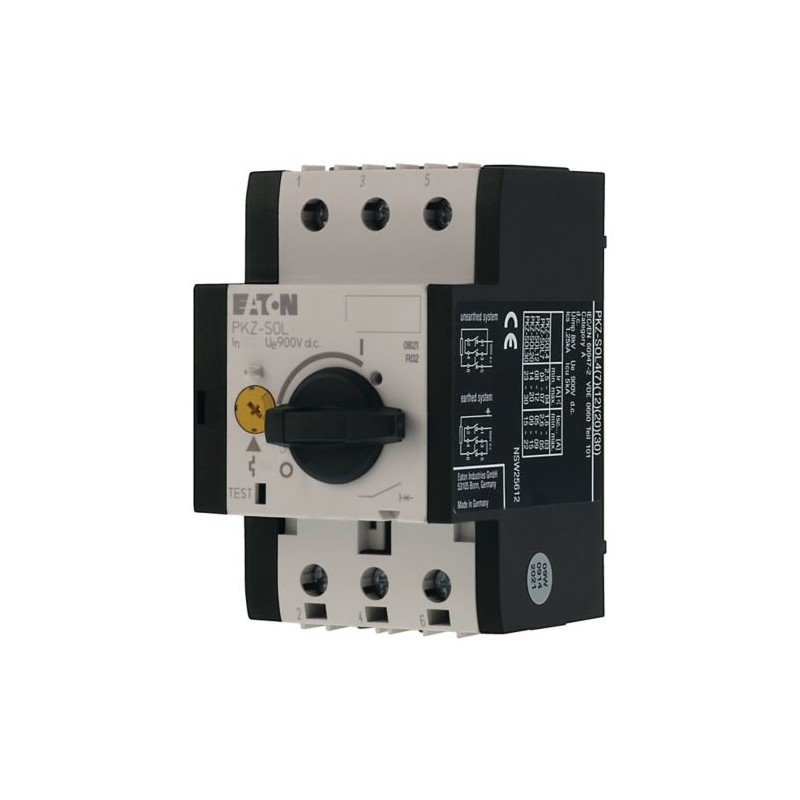

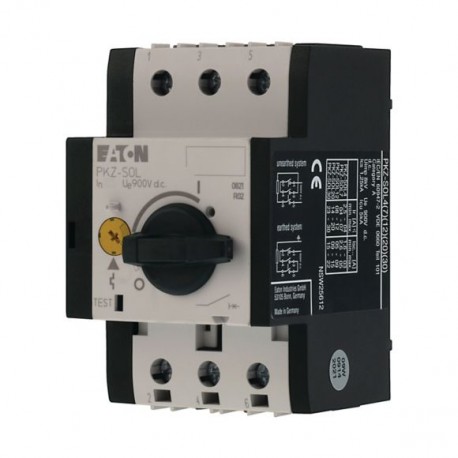

PKZ-SOL20 120938 Y7-120938 EATON ELECTRIC Disjoncteurs de chaîne, DC, 2p, 20A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PKZ-SOL20 120938 Y7-120938 EATON ELECTRIC Disjoncteurs de chaîne, DC, 2p, 20A

PKZ-SOL20

120938

Y7-120938

EATON-MOELLER

Disjoncteurs de chaîne, DC, 2p, 20A

PKZ-SOL20

Eaton Moeller® series PKZ-SOL String circuit-breaker, DC current, 2p, 20A

Les disjoncteurs à chaîne PKZ-SOL sont l’alternative sans fusible pour la protection des modules photovoltaïques contre les courants de court-circuit. Grâce à leur plage de déclenchement variable, ils peuvent être adaptés de manière optimale au courant de court-circuit réel d’une chaîne. En utilisant le relâchement différé de sous-tension P-SOL-XUV en option, la commutation à distance, par exemple, pour les pompiers est possible.

Plus de détails


Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation

Systèmes photovoltaïques Aparamenta

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $138.67
Prix unitaire: $138.67
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series PKZ-SOL String circuit-breaker
Catalog Number
120938
Model Code
PKZ-SOL20
EAN
4015081187683
Product Length/Depth
93 mm
Product Height
76 mm
Product Width
58 mm
Product Weight
0.305 kg
Certifications
IEC/EN 60947‐2
TÜV-certified

Features & Functions

Actuator type
Turn button
Design
Open
Features
Complete device with protection unit
Number of poles
Two-pole

General

Application
Degree of protection
IP00
Mounting Method
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
DIN rail (top hat rail) mounting optional
Overload release current setting - min
14 A
Overload release current setting - max
20 A
Product category
  • String circuit-breakers
  • Switchgear for photovoltaic systems
Protection class
2
Suitable for
DIN rail (top hat rail) mounting

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Terminal capacities

Terminal capacity (flexible with ferrule)
2 x (1 - 6) mm², ferrule to DIN 46228
1 x (1 - 6) mm², ferrule to DIN 46228
Terminal capacity (solid/stranded AWG)
18 - 14

Electrical rating

Internal resistance
12 mΩ
Rated operational current (Ie)
20 A at AC-21A
Rated operational voltage (Ue) - min
900 V
Rated operational voltage (Ue) - max
900 V
Rated uninterrupted current (Iu)
20 A
Short-circuit current
9 - 15 A, Ics, Admissible short-circuit current for solar modules
Short-circuit release
6 x Ie, Electromagnetic trip block

Contacts

Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0

Design verification

Equipment heat dissipation, current-dependent Pvid
4.8 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
1.6 W
Rated operational current for specified heat dissipation (In)
20 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 120938 Appareillage industriel basse tension (EC000228)
Caractéristique Valeur
Courant permanent nominal Iu (EF001389) 20 A
Tension assignée (EF003977) 900 V
Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz (EF007048) 0 kA
Réglage de courant du déclencheur de surcharge (EF002336) 14 A
Plage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129) 0 A
Plage de réglage du déclencheur de court-circuit non retardé (EF007131) 120 A
Puissance dissipée (EF005387) 4.8 W
Type de construction de l'appareil (EF008240) Technique d'encastrement fixe pour appareil encastré
Protection intégrée contre les mises à la terre accidentelles (EF007296) Non
Type de raccordement du circuit principal (EF006819) Borne à vis
Adapté à un montage de profilés chapeaux (EF007250) Oui
Montage de profilés chapeaux en option (EF008904) Oui
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Relais de signalisation de déclenchement disponible (EF007006) Non
Avec déclencheur à sous-tension intégré (EF001390) Non
Nombre de pôles (EF001391) 2
Position du raccordement de circuit principal (EF006671) Autre
Finition de l'élément d'actionnement (EF006976) Type de dispositif d'actionnement
Appareil complet avec unité de protection (EF008906) Oui
Commande motorisée intégrée (EF006697) Non
Commande motorisée en option (EF007386) Non
Classe de protection (IP) (EF005474) IP00

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKZ-SOL20 Y7-120938 120938 ES_120934.pdf 1 Mbytes PKZ-SOL20 Y7-120938 120938 ES_120934.pdf
