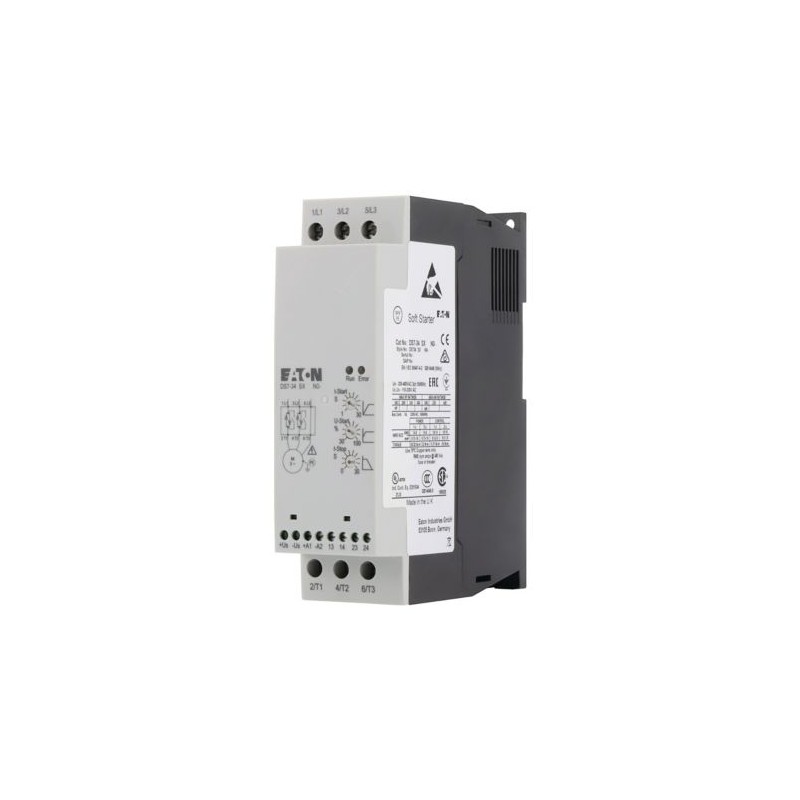

> EATON - MOELLER>Standard-Sanftstarter>DS7-340SX032N0-N 134914 Y7-134914 ELECTRIC Softstarter, 32 A, 200 480 V AC, Us 24 V AC/DC, Baugröße FS2
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

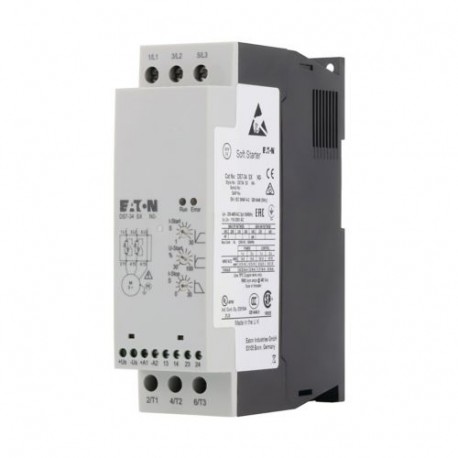

DS7-340SX032N0-N 134914 Y7-134914 EATON ELECTRIC Softstarter, 32 A, 200 480 V AC, Us 24 V AC/DC, Baugröße FS2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DS7-340SX032N0-N 134914 Y7-134914 EATON ELECTRIC Softstarter, 32 A, 200 480 V AC, Us 24 V AC/DC, Baugröße FS2

DS7-340SX032N0-N

134914

Y7-134914

EATON-MOELLER

Softstarter, 32 A, 200 - 480 V AC, Us= 24 V AC/DC, Baugröße FS2

DS7-340SX032N0-N

Sanftstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Sanftstarter für dreiphasige Verbraucher, Netzspannung (50/60 Hz): ULN= 200 - 480 V AC, Versorgungsspannung: Us= 24 V AC/DC, Steuerspannung: UC= 24 V AC, 24 V DC, Zugeordnete Motorleistung (Standardanschluss, Inline) bei 400 V, 50 Hz: P= 15 kW, bei 460 V, 60 Hz: P= 25 PS, Bemessungsbetriebsstrom AC-53: Ie= 32 A, Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, Anschluss an SmartWire-DT: nein, Baugröße: FS2, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Standard-Sanftstarter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $388.96
Stückpreis: $388.96

Menge Preis
1+$388.96
2+$356.79
3+$345.28
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton DS7 Soft starter
Katalognummer
134914
Produkt Länge/Tiefe
118 mm
Produkthöhe
150 mm
Produktbreite
45 mm
Produktgewicht
0.4 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
UL 508
CSA Std. C22.2 No. 0-M91
CSA Std. C22.2 No. 14-05
IEC 60947-4-2
EN 60947-4-2
C-Tick
CSA22.2-14
UL File No.: E251034
CSA File No.: 2511305
CSA-C22.2 No 14-05
UL
UkrSEPRO
GB 14048.6
CE
CSA-C22.2 No 0-M91
CSA
IEC/EN 60947-4-2
CSA Class No.: 321106
EAN
4015081316991
Modellcode
DS7-340SX032N0-N

Features & Functions

Ausstattung:
Interne Überbrückung
interne Bypass-Kontakte
Funktionen
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Unterdrückung von Gleichstromanteilen bei Motoren
Softstartfunktion
eine Drehrichtung
Unterdrückung von Einschalttransienten
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)

General

Klasse
Sonstige
Anbindung an SmartWire-DT
Nein
Schutzart
NEMA 1
IP20
Rahmengröße
FS2
Netzspannung - max
480 V
Netzspannung - min
200 V
Überspannungskategorie
II
Verschmutzungsgrad
2
Funkstörklasse
Klasse B (EN 55011)
Geeignet für
Nebenstromkreise, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten
Spannungsart
AC/DC

Ambient conditions, mechanical

Einbaulage
Vertikal
Schockfestigkeit
8 g, 11 ms, Mechanisch
Schwingfestigkeit
2M2 nach EN 60721-3-2

Climatic environmental conditions

Höhe
Über 1000 m mit 1 % Derating pro 100 m
Max. 2000 m
Umgebungsbetriebstemperatur – min
-5 °C
Umgebungsbetriebstemperatur – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-3

Main conducting paths

Überlastzykl.
AC-53a: 3 - 5: 75 - 10
Bemess.betriebsstrom (le) bei AC-53
32 A
Bemessungsbetriebsspannung (Ue) - max
480 V
Bemessungsbetriebsspannung (Ue) - min
230 V
Bemessungsdaten Kurzschlussschutz
3 x 170M1366, Zuordnungsart 2 (zusätzlich zu den Sicherungen für Zuordnungsart 1), Stromführenden Hauptpfade
PKM0-32 (+ CL-PKZ0), Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
480 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
10 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
10 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
25 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
15 kW

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,5 - 0,75) mm², Steuerstromleitungen
2 x (0,75 - 10) mm², Hauptleiter
1 x (0,5 - 1,5) mm², Steuerstromleitungen
1 x (0,75 - 16) mm², Hauptleiter
Anschlusskapazität (fest)
2 x (0,75 - 10) mm², Hauptleiter
1 x (0,5 - 2,5) mm², Steuerstromleitungen
2 x (0,5 - 1,0) mm², Steuerstromleitungen
1 x (0,75 - 16) mm², Hauptleiter
Anschlusskapazität (ein-/mehrdrähtig AWG)
1 x (21 - 14), Steuerstromleitungen
2 x (21 - 18), Steuerstromleitungen
18 - 6, Hauptleiter
Anschlusskap. (mehrdräht.)
1 x (0,5 - 1,5) mm², Steuerstromleitungen
1 x 16 mm², Hauptleiter
2 x (0,5 - 1,0) mm², Steuerstromleitungen
Schraubendrehergröße
PZ2, 1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
Anzugsdrehmoment
3,2 Nm
1,2 Nm, Schraubklemmen, Steuerstromleitungen

Control circuit

Stromverbrauch
50 mA, Steuerkreis, Reglerversorgung
1,6 mA, Steuerkreis, Digitaleingänge, externe 24 V
Rückfallzeit
350ms, Steuerkreis, Digitale Eingänge, DC-betätigt
Abfallspannung
AC-betätigt: 0 - 3 V, AC-betätigt
0 - 3 V, DC-betätigt
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
24 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
24 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
24 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V

Input/Output

Anzahl der Ausgänge
2 Relais-Ausgänge (TOR, Ready)
Ausgangsspannung
250 V AC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 V AC
24 VDC
24 V DC (-15 %/+10 %)
24 V AC (-15 %/+10 %)
Bemessungsbetriebsstrom (le) bei AC-11
1 A

Soft start function

Anwendung
Verzögerungszeit
0 - 30 s, Softstartfunktion, Rampenzeiten
Anstiegs-/Hochlaufzeit
1 - 30 s
Startspanng
Min. 30 %, Softstartfunktion, Startspannung = Abschaltspannung
Max. 100 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid
1.5 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
32 A
Statische Verlustleistung, stromunabhängig PVS
1.5 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 134914 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) 32 A
Bemessungsbetriebsspannung Ue (EF002418) 230 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) 7.5 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) 15 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V (EF007055) 0 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V (EF007056) 0 kW
Funktion (EF000030) eine Drehrichtung
Interne Überbrückung (EF009214) Ja
Mit Display (EF000458) Nein
Drehmoment-Regelung (EF009215) Nein
Bemessungsumgebungstemperatur ohne Derating (EF007074) 40 °C
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 24 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 24 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) AC/DC
Integrierter Überlastschutz des Motors (EF007297) Nein
Auslöseklasse (EF006668) sonstige
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON EMS EN.pdf 1 Mbytes
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 32 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
