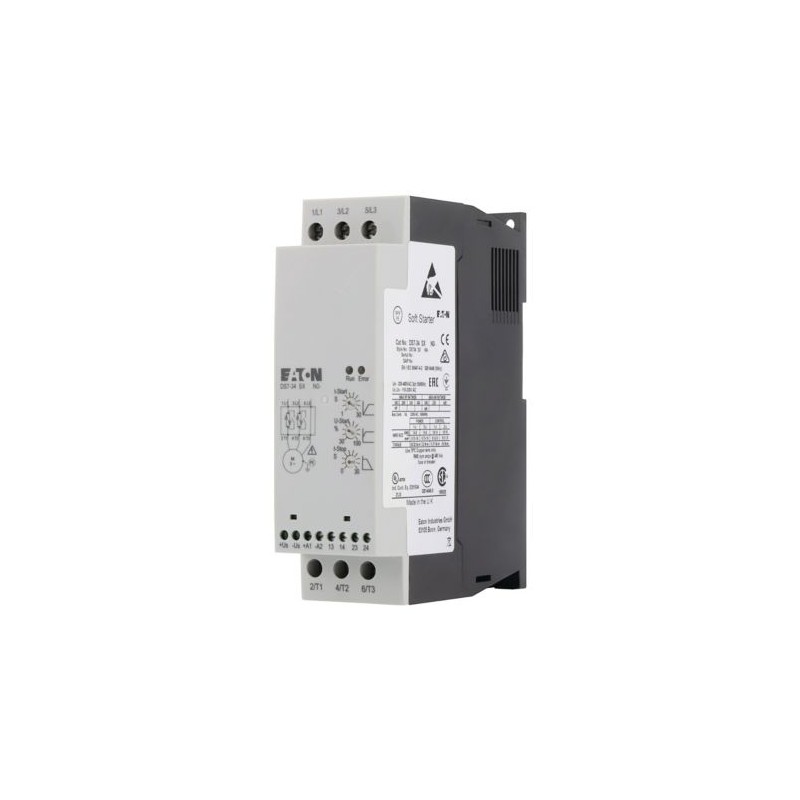

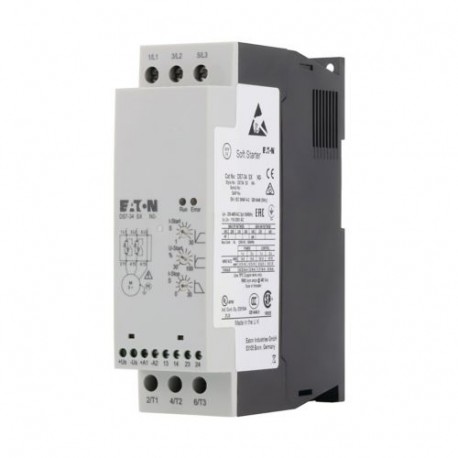

DS7-340SX032N0-N 134914 EATON ELECTRIC Soft starter, 3p, 32A, 200-480VAC, us 24VAC/DC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DS7-340SX032N0-N 134914 EATON ELECTRIC Soft starter, 3p, 32A, 200-480VAC, us 24VAC/DC

DS7-340SX032N0-N

134914

EATON-MOELLER

Soft starter, 3p, 32A, 200-480VAC, us=24VAC/DC

DS7 Soft Starter 32A 200-480V AC us = 24V AC / DC

Partida suave, 32 A, 200 - 480 V AC, Us = 24 V AC/DC, FS2 Tamanho do quadro

Mais detalhes


Disjuntores de baixa tensão > Acionador de partida progressivo

Arranques suaves padrão

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $331.75
Preço unitário: $331.75

Quantidade Preço
1+$331.75
2+$318.51
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


O acionador de partida macio, 32, 200 - 480 V CA, Us= 24 V AC/DC, o tamanho do Quadro FS2
O acionador de partida macio, Descrição: interno Com contactos de derivação, Função: dispositivo de partida Suave para cargas trifásicas, Corrente de alimentação (50/60 Hz): LSN= 200 - 480 V CA, tensão de Alimentação: Us= 24 V AC/DC, tensão de Controle: UC= 24 V AC 24 V DC, Atribuída classificação do motor (Padrão de conexão Em Linha) em 400 V, 50 Hz: P= 15 kW, em 460 V, 60 Hz: P= 25 HP, Corrente operacional nominal CA-53: Ie= De 32 A, tensão Nominal de operação: Ue= 200 V, 230 V, 400 V, 480 V, Conexão para SmartWire-DT: não, tamanho do Quadro: FS2, as Normas: IEC/EN 60947-4-2, UL 508, CSA22.2-14

Programa de entrega

Descrição
Com interno ignorar contactos
Função
Dispositivo de partida suave para cargas trifásicas
Corrente de alimentação (50/60 Hz) [ULN]
200 - 480 V CA
Tensão de alimentação [Us]
24 V AC/DC
Tensão de controle [UC]
24 V AC
24 V DC
Atribuída classificação do motor (Padrão de conexão Em Linha)
em 400 V, 50 Hz [P]
15 kW
em 460 V, 60 Hz [P]
25 HP
Corrente operacional nominal
CA-53 [EUe]
32
Tensão operacional nominal [Ue]
200 V
230 V
400 V
480 V
Conexão para SmartWire-DT
nenhum
Tamanho de quadro
FS2

Dados técnicos

Geral
Normas
IEC/EN 60947-4-2
UL 508
CSA22.2-14
Aprovações
CE
Aprovações
UL
CSA
C-Tick
Da ukrsepro
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, IEC 60068-2-10
Temperatura ambienteOperação [ϑ]
-5 - +40
até 60 com 2% de redução por Kelvin, o aumento de temperatura °C
Temperatura ambienteArmazenamento [ϑ]
-25 - +60 °C
Altitude
0 - 1000 m, acima do que 1 % de redução por cada 100 m , até 2000 m m
Posição de montagem
Vertical
Grau de proteçãoGrau de Proteção
IP20
Proteção contra contato direto
Dedo - e a volta da mão-prova
Categoria de sobretensão/grau de poluição
II/2
Resistência a choques
8 g/ms 11
Resistência a vibrações a PT 60721-3-2
2M2
Rádio o nível de interferência (IEC/EN 55011)
B
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.5 W
Peso
0,4 kg
Principal a realização de caminhos
Nominal tensão de operação [Ue]
200 - 480 V CA
Frequência de alimentação [fLN]
50/60 Hz
Corrente operacional nominal [eue]CA-53 [EUe]
32
Atribuída classificação do motor (Padrão de conexão Em Linha)em 230 V, 50 Hz [P]
7.5 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)em 400 V, 50 Hz [P]
15 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)a 200 V, 60 Hz [P]
10 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)em 230 V, 60 Hz [P]
10 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)em 460 V, 60 Hz [P]
25 HP
Ciclo de sobrecarga IEC/EN 60947-4-2AC-53.o-c
32: AC-53.o-c: 3 - 5: 75 - 10
Ciclo de sobrecarga IEC/EN 60947-4-2Interno ignorar contactos
✓
Curto-circuitoDigite "1" coordenação
PKM0-32 (+ CL-PKZ0)
Curto-circuitoDigite "2" coordenação (adicionais com os fusíveis para coordenação tipo "1")
3 x 170M1366
Fusível base (número x de parte nenhuma.)
3 x 170H1007
Terminal de capacidades
Comprimento do caboSólidos
1 x (0.75 - 16)
2 x (0.75 - 10) mmDois
Comprimento do caboFlexível com virola
1 x (0.75 - 16)
2 x (0.75 - 10) mmDois
Comprimento do caboEncalhado
1 x 16 mmDois
Comprimento do caboSólido ou trançado
18 - 6 AWG
Comprimento do caboTorque de aperto
3.2 Nm
Comprimento do caboChave de fenda (PZ: Pozidriv)
PZ2; 1 x 6 mm mm
Cabos de controleSólidos
1 x (0.5 - 2.5)
2 x (0,5 a 1,0) mmDois
Cabos de controleFlexível com virola
1 x (0.5 - 1.5)
2 x (0.5 - 0.75) mmDois
Cabos de controleEncalhado
1 x (0.5 - 1.5)
2 x (0,5 a 1,0) mmDois
Cabos de controleSólido ou trançado
1 x (21 - 14)
2 x (21 - 18) AWG
Cabos de controleTorque de aperto
1.2 Nm
Cabos de controleChave de fenda
0,6 x 3,5 mm
Circuito de controle
Entradas digitaisControle de tensãoDC-operado
24 V CC +10 %/- 15 % V DC
Entradas digitaisControle de tensãoAC operado
24 VCA +10 %/- 15 % V AC
Entradas digitaisConsumo de corrente a 24 VExterna De 24 V
1.6 mA
Entradas digitaisPick-up de tensãoDC-operado
17.3 - 27 V DC
Entradas digitaisPick-up de tensãoAC operado
17.3 - 27 V AC
Entradas digitaisQueda de tensão [x Us]Operado DC
0 - 3 V DC
Entradas digitaisQueda de tensão [x Us]AC operado
0 - 3 V AC
Entradas digitaisPick-up tempoOperado DC
250 ms
Entradas digitaisPick-up tempoAC operado
250 ms
Entradas digitaisDrop-outOperado DC
350 ms
Regulador de abastecimentoTensão [Us]
24 V AC/DC (+10 %/- 15 % V
Regulador de abastecimentoConsumo de corrente [Ie]
50 mA
Regulador de abastecimentoNotas
Tensão de alimentação externa
Saídas de reléNúmero
2 (TOR, Pronto)
Saídas de reléFaixa de tensão
250 V CA
Saídas de reléAC-11 faixa de corrente
1, AC-11
A função de arranque suave
Tempos de rampa deAceleração
1 - 30 s
Tempos de rampa deDesaceleração
0 - 30 s
Início de tensão (= turn-off tensão)
30100 %
Iniciar pedestal
30 - 100 %
Campos de aplicaçãoCampos de aplicação
Começando macio de três-fase de motores assíncronos
Campos de aplicação1-motores de fase
●
Campos de aplicação3-fase de motores
✓
Funções
Comutação rápida (semicondutor contator)
- (mínimo o tempo de rampa de 1s)
A função de arranque suave
✓
Reversão de partida
Solução externa necessária
Supressão de transientes de encerramento
✓
Supressão de DC e componentes para motores
✓
Potencial de isolamento entre a alimentação e o controle de seções
✓
Notas

Nominal de impulso atmosférico tensão:

  • 1.2 µs/50 µs (tempo de subida/descida de tempo do pulso de acordo com a IEC/EN 60947-2 ou -3)
  • Aplica-se para o controle do circuito de alimentação/seção/gabinete

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
32
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
1.5 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.5 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-5 °C
Temperatura de funcionamento max.
+40 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Soft starter (EC000640)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento de Carga / breakout, motor breakout / Semicondutor controlador de motor ou soft starter ([email protected] [ACO300011])
Operação de corrente nominal Ie, a 40 °C Tu
32
Nominal tensão de operação Ue
230 - 460 V
Potência nominal de motores trifásicos, em linha, em 230 V
7.5 kW
Potência nominal de motores trifásicos, inline, em 400 V
15 kW
Potência nominal de motores trifásicos, dentro do delta, em 230 V
0 kW
Potência nominal de motores trifásicos, dentro do delta, em 400 V
0 kW
Função
Direção única
Interno ignorar
Sim
Com display
Nenhum
Controle de Torque
Nenhum
Nominal de temperatura ambiente, sem redução de capacidade
40 °C
Avaliado controle de tensão de alimentação Nos no AC 50HZ
24 - 24 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
24 - 24 V
Avaliado controle de tensão de alimentação-Nos em DC
24 - 24 V
Tipo de tensão para acionamento
AC/DC
Integrado de proteção de sobrecarga do motor
Nenhum
Lançamento de classe
Outros
Grau de proteção (IP)
IP20
Grau de proteção (NEMA)
Um

Aprovações

Padrões De Produto
IEC/EN 60947-4-2; GB 14048.6; UL 508, CSA-C22.2 Não 0-M91; CSA-C22.2 Não 14-05 marcação CE
UL Arquivo Nº.
E251034
CSA Arquivo.
Dois milhões e quinhentos e onze mil trezentos e cinco
CSA Classe Nenhuma.
Trezentos e vinte e um mil cento e seis
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Ramo de circuitos
Limitação De Corrente Do Disjuntor
Nenhum
Max. Tensão Nominal
480 V
Grau de Proteção
IP20; UL/CSA Tipo 1

Dimensões

8250DIM-9

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON EMS EN.pdf 1 Mbytes
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 32 Mbytes
