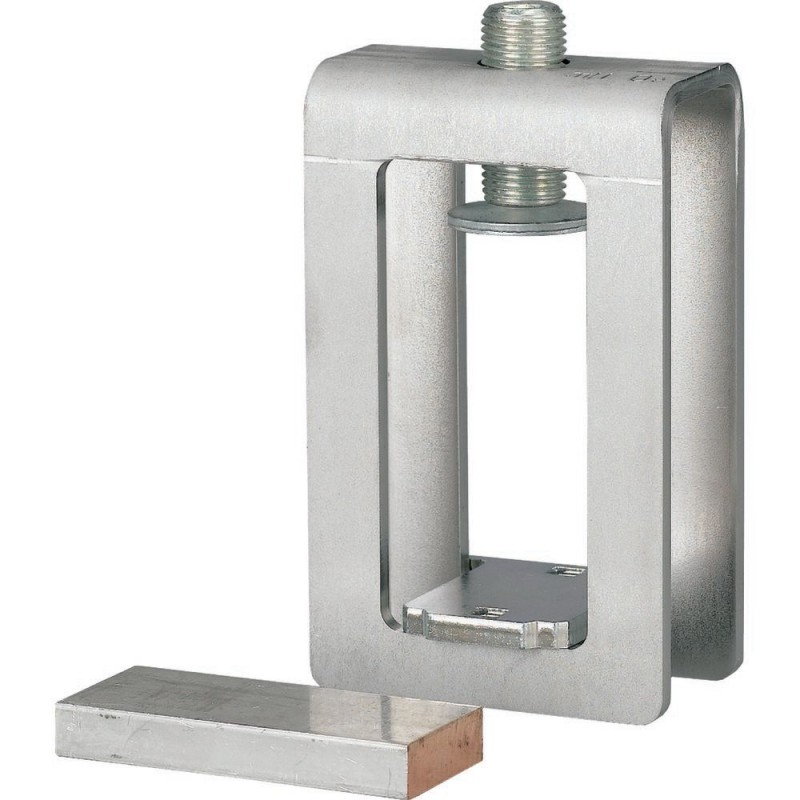

AKP1000 107199 Y7-107199 EATON ELECTRIC Profilklemme, 51x20-42mm Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AKP1000 107199 Y7-107199 EATON ELECTRIC Profilklemme, 51x20-42mm

AKP1000

107199

Y7-107199

EATON-MOELLER

Profilklemme, 51x20-42mm

AKP1000

Eaton xEffect SASY 60i Gehäuse Schalt- & Steuergerätegehäuse. Profil-Klemme 51 x 2 bis 42 mm

Profilklemme, Anschluss an Stromschienen ohne Bohren, bei Parallelschaltung einen Abstandshalter zwischen die laminierten Kupferschienen setzen, 1000mm², Anschlussbereich, 51x20-42, Breite 94mm, Ie=1600 A, verwendbar für Doppel-T-Profil, 60 mm System, 185 mm System

Mehr Infos


Niederspannungsschaltgeräte > Sammelschienenklemme

Anschlusszubehör für Gehäuse

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $151.56
Stückpreis: $151.56
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton xEffect SASY 60i busbar terminal
Katalognummer
107199
Produkt Länge/Tiefe
82 mm
Produkthöhe
118 mm
Produktbreite
45 mm
Produktgewicht
0.717 kg
Einhaltung(en)
UL CSA09 (refer to approbation report)
RoHS conform
Zertifikat(e)
UL (File No. E307559)
CSA (Class No. 3211-37)
UL (Category Control Number NMTR2, NMTR8)
UL508A
North America (UL listed, CSA certified)
IEC 60439-1
CSA-C22.2 No. 14
CSA (File No. 236217)
CE marking
EAN
4015081069620
Modellcode
AKP1000

Delivery program

Typ

Technical data - electrical

Nennspannung (UL/CSA 13)
Max. 690 V AC
Bemessungsbetriebsstrom (Ie)
1600 A
Bemessungsbetriebsstrom
1600 A
Bemessungsbetriebsstrom (Ie) - max
1600 A

Technical data - mechanical

Schutzart
Einspeisestromkreise
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE-Kennzeichnung
Sammelschienenstärke – min
40 mm
Sammelschienenstär. max
40 mm
Schienenbr. - min
30 mm
Schienenbr. - max
30 mm
Anschlusskapazität (Leiter)
20 mm - 42 mm (51x)
1000 mm² (Cu-Band)
Leiterquerschnitt – max.
1000 mm²
Breite der Klemme
94 mm

Additional information

Funktionen
Profilklemme
Anschlüsse
Strombegrenzung-Leistungsschalter, siehe Prüfungsbericht
Besondere Merkmale
  • Bohrungslose Anschlusstechnik auf Sammelschienen
  • Bei Parallelanschluss von lamellierten Kupferschienen Distanzstücke zwischenlegen
Geeignet für
T-Schiene
Bandleiteranschluss
Benutzt mit
Doppel-T-Profil
Einspeisestromkreise
185-mm-System
Anschluss
60-mm-System

ETIM for 107199 Niederspannungsschaltgeräte (EC000001)
Merkmal Wert
Sammelschienendicke (EF007220) 40 mm
Sammelschienenbreite (EF007219) 30 mm
Geeignet für (EF000073) T-Schiene
Breite der Klemme (EF007092) 94 mm
Max. Leiterquerschnitt (EF004969) 1000 mm²
Max. Bemessungsbetriebsstrom Ie (EF007356) 1600 A
Geeignet für Rundleiteranschluss (EF007258) Nein
Geeignet für Sektorleiteranschluss (EF007260) Nein
Geeignet für Bandleiteranschluss (EF007242) Ja
