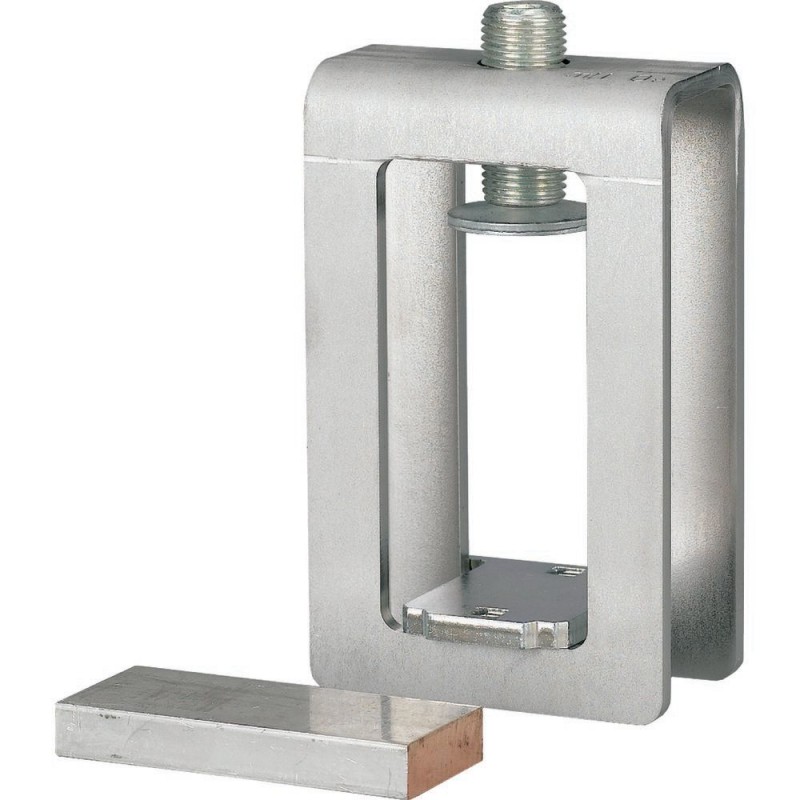

AKP1000 107199 Y7-107199 EATON ELECTRIC Borne profilée 51x20-42 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

AKP1000 107199 Y7-107199 EATON ELECTRIC Borne profilée 51x20-42

AKP1000

107199

Y7-107199

EATON-MOELLER

Borne profilée 51x20-42

AKP1000

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Profile terminal 51x20-42

Borne de profilé, terminaison aux jeux de barres sans perçage, placez une entretoise entre les barres de barres en cuivre laminé lors de la connexion en parallèle, 1000mm², surface de la borne, 51x20-42, largeur 94mm, Ie = 1600 A, peut être utilisé pour le profil double T, système de 60 mm, système de 185 mm

Plus de détails


Appareillage industriel basse tension > Plage de raccordement

Accessoires de connexion pour boîtiers

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $152.03
Prix unitaire: $152.03
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
107199
Model Code
AKP1000
EAN
4015081069620
Product Length/Depth
82 mm
Product Height
118 mm
Product Width
45 mm
Product Weight
0.717 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
UL (File No. E307559)
CSA (Class No. 3211-37)
UL (Category Control Number NMTR2, NMTR8)
UL508A
North America (UL listed, CSA certified)
IEC 60439-1
CSA-C22.2 No. 14
CSA (File No. 236217)
CE marking

Spécifications du produit

Special features
Type
  • 185 mm system
  • 60 mm system
  • Connection
Used with
Double T profile
Feeder circuits
185 mm system
Connection
60 mm system
Width clamp
94 mm
Degree of protection
Feeder circuits
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Voltage rating (UL CSA 13)
Max. 600 V AC
Busbar thickness - max
40 mm
Busbar thickness - min
40 mm
Busbar width - max
30 mm
Busbar width - min
30 mm
Conductor cross section - max
1000 mm²
Rated operational current (Ie) - max
1600 A
Functions
Profile terminal
Connections
Current limiting circuit breaker, refer to approbation report
Rated operation current (Ie)
1600 A
Suitable for
T-rail
Strip conductor connection
Rated operational current
1600 A
Terminal capacity (conductor)
20 mm - 42 mm (51x)
1000 mm² (Cu band)

ETIM for 107199 Appareillage industriel basse tension (EC000001)
Caractéristique Valeur
Épaisseur des barres collectrices (EF007220) 40 mm
Largeur des barres collectrices (EF007219) 30 mm
Adapté à (EF000073) Rail en T
Largeur de la borne (EF007092) 94 mm
Section de conducteur max. (EF004969) 1000 mm²
Courant de fonctionnement nominal max. Ie (EF007356) 1600 A
Adapté à un raccordement de conducteur rond (EF007258) Non
Adapté à un raccordement de conducteur secteur (EF007260) Non
Adapté à un raccordement de conducteur enroulé (EF007242) Oui
