EATON - MOELLERAcessórios de conexão para gabinetesAKP1000 107199 Y7-107199 EATON ELECTRIC Eaton XVTL

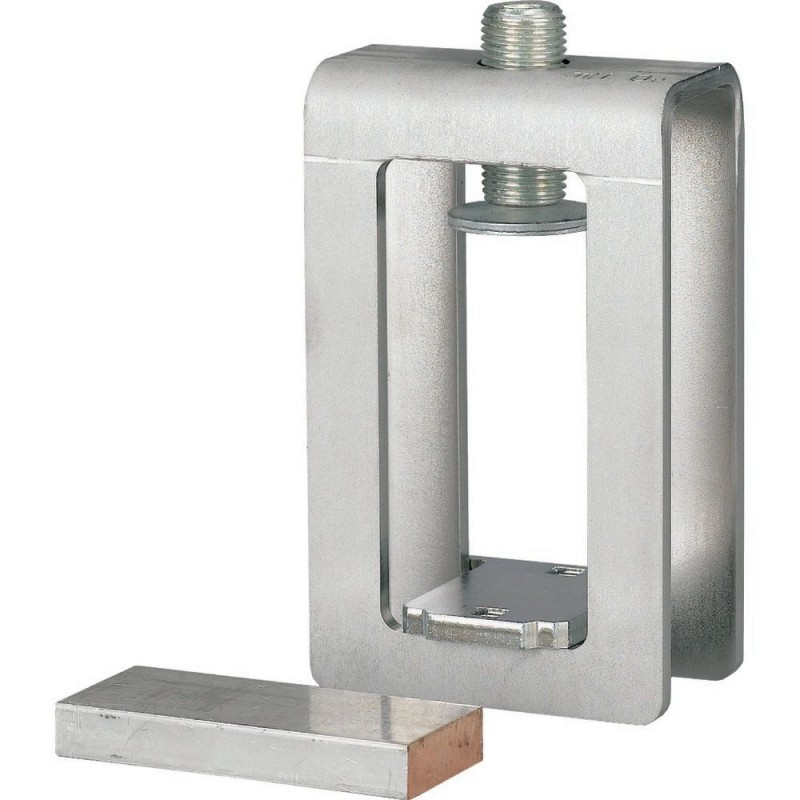

EATON - MOELLER AKP1000 107199 Y7-107199 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

AKP1000 107199 Y7-107199 EATON ELECTRIC Eaton XVTL

Referência: AKP1000

Código: 107199

Número de catálogo: Y7-107199

Fabricante: EATON - MOELLER

Descrição:

Eaton XVTL
Terminal para barramento 51x20-42
Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Profile terminal 51x20-42
Terminal de perfil, terminação para barramentos sem perfuração, coloque um espaçador entre os barramentos de cobre laminado quando conectados em paralelo, 1000 mm², área do terminal, 51x20-42, largura 94 mm, ou seja, = 1600 A, pode ser usado para perfil em T duplo, sistema de 60 mm, sistema de 185 mm

Categorias:

  • Aparelhos elétricos de baixa tensão > Terminal de barra colectora
  • EATON - MOELLER > Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 98,78 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
107199
EAN
4015081069620
Product Length/Depth
82 mm
Product Height
118 mm
Product Width
45 mm
Product Weight
0.717 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
UL (File No. E307559)
CSA (Class No. 3211-37)
UL (Category Control Number NMTR2, NMTR8)
UL508A
North America (UL listed, CSA certified)
IEC 60439-1
CSA-C22.2 No. 14
CSA (File No. 236217)
CE marking
Model Code
AKP1000

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
1600 A
Rated operational current
1600 A
Rated operational current (Ie) - max
1600 A

Technical data - mechanical

Degree of protection
Feeder circuits
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Busbar thickness - min
40 mm
Busbar thickness - max
40 mm
Busbar width - min
30 mm
Busbar width - max
30 mm
Terminal capacity (conductor)
20 mm - 42 mm (51x)
1000 mm² (Cu band)
Conductor cross section - max
1000 mm²
Width clamp
94 mm

Additional information

Functions
Profile terminal
Connections
Current limiting circuit breaker, refer to approbation report
Special features
  • Termination to busbars without drilling
  • Put a spacer between the laminated copper busbars when connecting in parallel
Suitable for
T-rail
Strip conductor connection
Used with
Double T profile
Feeder circuits
185 mm system
Connection
60 mm system

ETIM for 107199 Componentes industriais para Baixa Tensão (EC000001)

Nome da característicaEspessura do barramento (intervalo) (EF007220)
Valor da característica40 mm
Nome da característicaLargura do barramento (EF007219)
Valor da característica30 mm
Nome da característicaAdequado para (EF000073)
Valor da característicaCalha em T
Nome da característicaBraçadeira de largura (EF007092)
Valor da característica94 mm
Nome da característicaMáx. seção transversal do condutor (EF004969)
Valor da característica1000 mm²
Nome da característicaCorrente nominal máx. de funcionamento Ie (EF007356)
Valor da característica1600 A
Nome da característicaAdequado para conexão de condutor redondo (EF007258)
Valor da característicaNão
Nome da característicaAdequado para conexão de condutor de setor (EF007260)
Valor da característicaNão
Nome da característicaAdequado para conexão com condutor de fita (EF007242)
Valor da característicaSim
