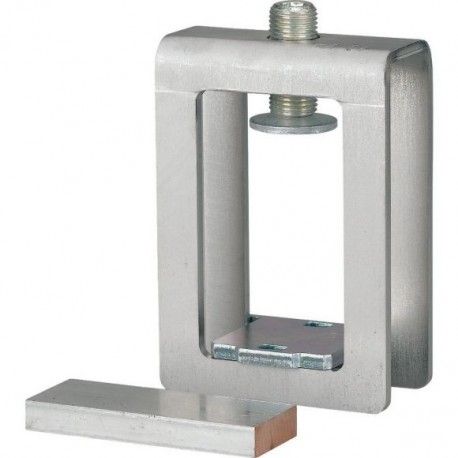

AKP800 107198 Y7-107198 EATON ELECTRIC Profilklemme, 41x20-42mm Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AKP800 107198 Y7-107198 EATON ELECTRIC Profilklemme, 41x20-42mm

AKP800

107198

Y7-107198

EATON-MOELLER

Profilklemme, 41x20-42mm

AKP800-KARTON

Eaton xEffect SASY 60i Gehäuse Schalt- & Steuergerätegehäuse. Profil-Klemme 41 x 20 bis 42

Profilklemme, Anschluss an Stromschienen ohne Bohren, bei Parallelschaltung einen Abstandshalter zwischen die laminierten Kupferschienen setzen, 800mm², Klemmenbereich, 41x20-42, Breite 72mm, Ie=1600 A, verwendbar für Doppel-T-Profil, 60 mm System, 185 mm System

Mehr Infos


Niederspannungsschaltgeräte > Sammelschienenklemme

Anschlusszubehör für Gehäuse

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $124.92
Stückpreis: $124.92
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton xEffect SASY 60i Sammelschiene Klemme
Katalognummer
107198
Produkt Länge/Tiefe
72 mm
Produkthöhe
118 mm
Produktbreite
45 mm
Produktgewicht
0.66 kg
Einhaltung(en)
UL CSA09 (refer to approbation report)
RoHS conform
Zertifikat(e)
North America (UL listed, CSA certified)
CE marking
CSA-C22.2 No. 14
CSA (Class No. 3211-37)
UL (Category Control Number NMTR2, NMTR8)
UL (File No. E307559)
IEC 60439-1
CSA (File No. 236217)
UL508A
EAN
4015081069613
Modellcode
AKP800

Delivery program

Typ

Technical data - electrical

Nennspannung (UL/CSA 13)
Max. 690 V AC
Bemessungsbetriebsstrom (Ie)
1600 A
Bemessungsbetriebsstrom
1600 A
Bemessungsbetriebsstrom (Ie) - max
1600 A

Technical data - mechanical

Schutzart
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE-Kennzeichnung
Einspeisestromkreise
Sammelschienenstärke – min
40 mm
Sammelschienenstär. max
40 mm
Schienenbr. - min
30 mm
Schienenbr. - max
30 mm
Anschlusskapazität (Leiter)
800 mm² (Cu-Band)
20 mm - 42 mm (41x)
Leiterquerschnitt – max.
800 mm²
Breite der Klemme
72 mm

Additional information

Funktionen
Strombegrenzung-Leistungsschalter, siehe Prüfungsbericht
Anschlüsse
Profilklemme
Besondere Merkmale
  • Bohrungslose Anschlusstechnik auf Sammelschienen
  • Bei Parallelanschluss von lamellierten Kupferschienen Distanzstücke zwischenlegen
Geeignet für
Bandleiteranschluss
T-Schiene
Benutzt mit
Einspeisestromkreise
Doppel-T-Profil
Anschluss
185-mm-System
60-mm-System

ETIM for 107198 Niederspannungsschaltgeräte (EC000001)
Merkmal Wert
Sammelschienendicke (EF007220) 40 mm
Sammelschienenbreite (EF007219) 30 mm
Geeignet für (EF000073) T-Schiene
Breite der Klemme (EF007092) 72 mm
Max. Leiterquerschnitt (EF004969) 800 mm²
Max. Bemessungsbetriebsstrom Ie (EF007356) 1600 A
Geeignet für Rundleiteranschluss (EF007258) Nein
Geeignet für Sektorleiteranschluss (EF007260) Nein
Geeignet für Bandleiteranschluss (EF007242) Ja

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AKP800 Y7-107198 107198 ES_107198.pdf 139 Kbytes AKP800 Y7-107198 107198 ES_107198.pdf
