EATON - MOELLERAcessórios de conexão para gabinetesAKP800 107198 Y7-107198 EATON ELECTRIC Eaton XVTL

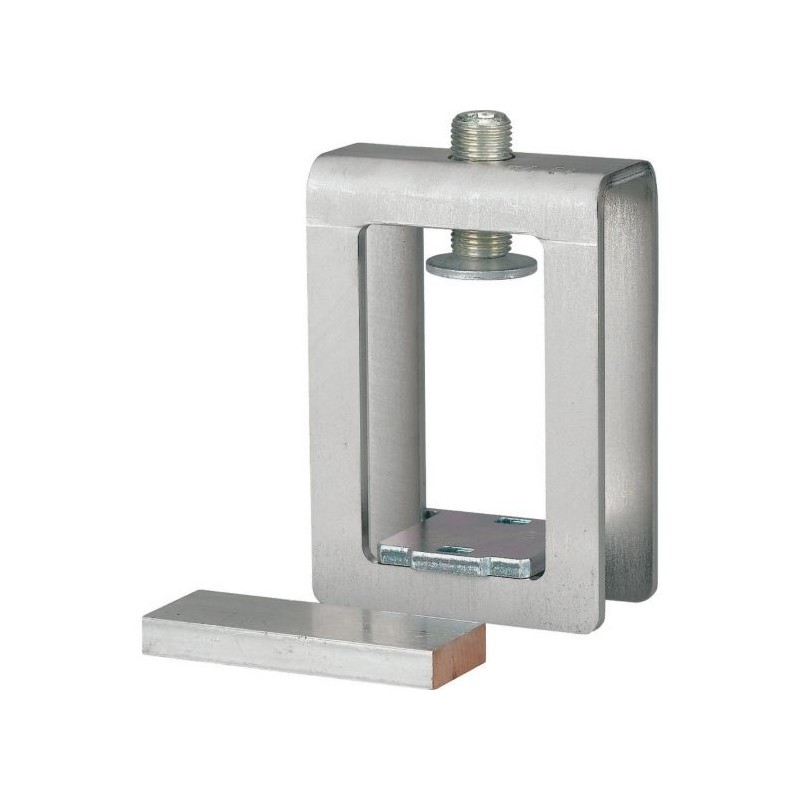

EATON - MOELLER AKP800 107198 Y7-107198 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

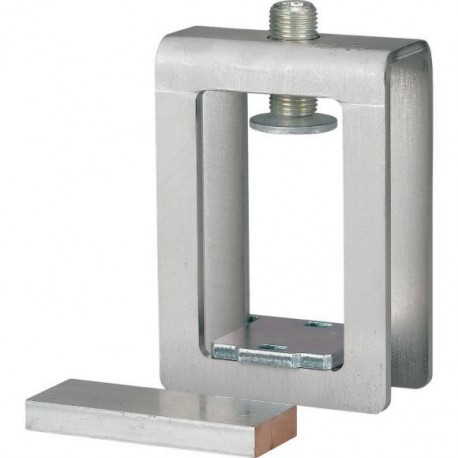

AKP800 107198 Y7-107198 EATON ELECTRIC Eaton XVTL

Referência: AKP800

Código: 107198

Número de catálogo: Y7-107198

Fabricante: EATON - MOELLER

Descrição:

Eaton XVTL
Terminal de ônibus 41x20-42
Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Profile terminal 41x20-42
Terminal de perfil, terminação para barramentos sem perfuração, coloque um espaçador entre os barramentos de cobre laminados quando conectados em paralelo, 800mm², área terminal, 41x20-42, largura 72mm, Ie = 1600A, pode ser usado para perfil T duplo, sistema de 60 mm, sistema de 185 mm

Categorias:

  • Aparelhos elétricos de baixa tensão > Terminal de barra colectora
  • EATON - MOELLER > Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 82,83 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
107198
EAN
4015081069613
Product Length/Depth
72 mm
Product Height
118 mm
Product Width
45 mm
Product Weight
0.66 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
North America (UL listed, CSA certified)
CE marking
CSA-C22.2 No. 14
CSA (Class No. 3211-37)
UL (Category Control Number NMTR2, NMTR8)
UL (File No. E307559)
IEC 60439-1
CSA (File No. 236217)
UL508A
Model Code
AKP800

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
1600 A
Rated operational current
1600 A
Rated operational current (Ie) - max
1600 A

Technical data - mechanical

Degree of protection
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Feeder circuits
Busbar thickness - min
40 mm
Busbar thickness - max
40 mm
Busbar width - min
30 mm
Busbar width - max
30 mm
Terminal capacity (conductor)
800 mm² (Cu band)
20 mm - 42 mm (41x)
Conductor cross section - max
800 mm²
Width clamp
72 mm

Additional information

Functions
Current limiting circuit breaker, refer to approbation report
Connections
Profile terminal
Special features
  • Termination to busbars without drilling
  • Put a spacer between the laminated copper busbars when connecting in parallel
Suitable for
Strip conductor connection
T-rail
Used with
Feeder circuits
Double T profile
Connection
185 mm system
60 mm system

ETIM for 107198 Componentes industriais para Baixa Tensão (EC000001)

Nome da característicaEspessura do barramento (intervalo) (EF007220)
Valor da característica40 mm
Nome da característicaLargura do barramento (EF007219)
Valor da característica30 mm
Nome da característicaAdequado para (EF000073)
Valor da característicaCalha em T
Nome da característicaBraçadeira de largura (EF007092)
Valor da característica72 mm
Nome da característicaMáx. seção transversal do condutor (EF004969)
Valor da característica800 mm²
Nome da característicaCorrente nominal máx. de funcionamento Ie (EF007356)
Valor da característica1600 A
Nome da característicaAdequado para conexão de condutor redondo (EF007258)
Valor da característicaNão
Nome da característicaAdequado para conexão de condutor de setor (EF007260)
Valor da característicaNão
Nome da característicaAdequado para conexão com condutor de fita (EF007242)
Valor da característicaSim
