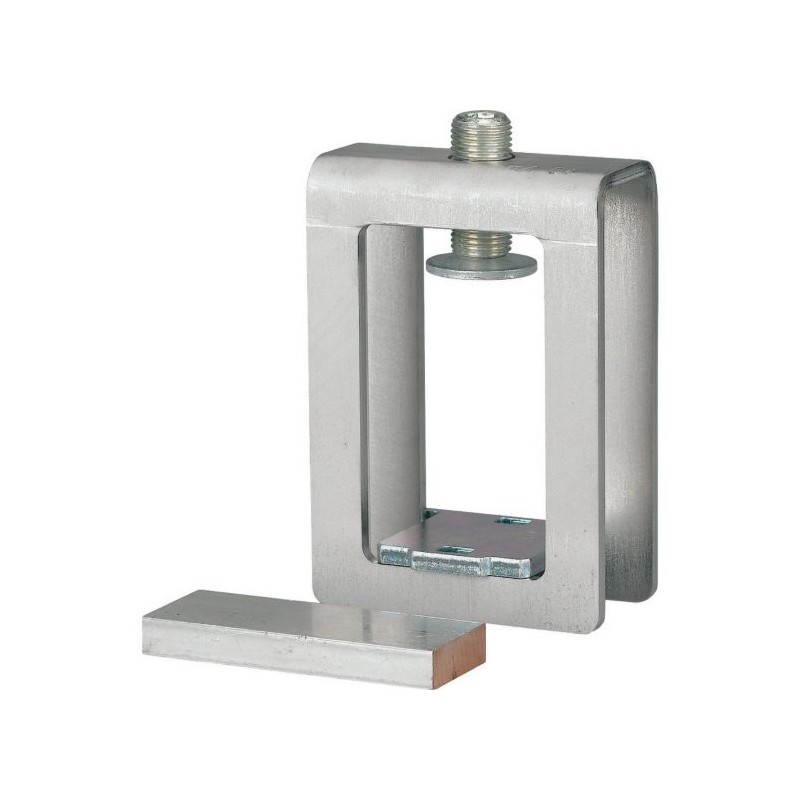

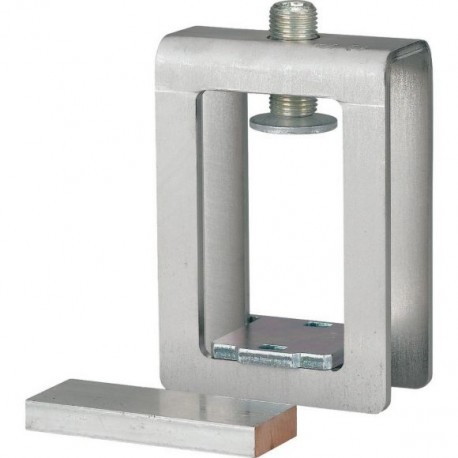

AKP800 107198 Y7-107198 EATON ELECTRIC Borne profilée 41x20-42 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

AKP800 107198 Y7-107198 EATON ELECTRIC Borne profilée 41x20-42

AKP800

107198

Y7-107198

EATON-MOELLER

Borne profilée 41x20-42

AKP800

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Profile terminal 41x20-42

Borne de profilé, terminaison aux jeux de barres sans perçage, placez une entretoise entre les barres de barres en cuivre laminé lors de la connexion en parallèle, 800mm², surface de borne, 41x20-42, largeur 72mm, Ie = 1600 A, peut être utilisé pour le profil double T, système de 60 mm, système de 185 mm

Plus de détails


Appareillage industriel basse tension > Plage de raccordement

Accessoires de connexion pour boîtiers

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $124.96
Prix unitaire: $124.96
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
107198
Model Code
AKP800
EAN
4015081069613
Product Length/Depth
72 mm
Product Height
118 mm
Product Width
45 mm
Product Weight
0.66 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
North America (UL listed, CSA certified)
CE marking
CSA-C22.2 No. 14
CSA (Class No. 3211-37)
UL (Category Control Number NMTR2, NMTR8)
UL (File No. E307559)
IEC 60439-1
CSA (File No. 236217)
UL508A

Spécifications du produit

Used with
Feeder circuits
Double T profile
Connection
185 mm system
60 mm system
Special features
Type
  • 185 mm system
  • 60 mm system
  • Connection
Width clamp
72 mm
Degree of protection
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Feeder circuits
Voltage rating (UL CSA 13)
Max. 600 V AC
Busbar thickness - max
40 mm
Busbar thickness - min
40 mm
Busbar width - max
30 mm
Busbar width - min
30 mm
Conductor cross section - max
800 mm²
Rated operational current (Ie) - max
1600 A
Functions
Current limiting circuit breaker, refer to approbation report
Connections
Profile terminal
Rated operation current (Ie)
1600 A
Suitable for
Strip conductor connection
T-rail
Rated operational current
1600 A
Terminal capacity (conductor)
800 mm² (Cu band)
20 mm - 42 mm (41x)

ETIM for 107198 Appareillage industriel basse tension (EC000001)
Caractéristique Valeur
Épaisseur des barres collectrices (EF007220) 40 mm
Largeur des barres collectrices (EF007219) 30 mm
Adapté à (EF000073) Rail en T
Largeur de la borne (EF007092) 72 mm
Section de conducteur max. (EF004969) 800 mm²
Courant de fonctionnement nominal max. Ie (EF007356) 1600 A
Adapté à un raccordement de conducteur rond (EF007258) Non
Adapté à un raccordement de conducteur secteur (EF007260) Non
Adapté à un raccordement de conducteur enroulé (EF007242) Oui

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AKP800 Y7-107198 107198 ES_107198.pdf 139 Kbytes AKP800 Y7-107198 107198 ES_107198.pdf
