> EATON - MOELLER>Hilfskontroll- und Signalelemente >M22-K01 216378 Y7-216378 ELECTRIC Kontaktelement 1 Öffner, Frontbefestigung, Schraubanschluss
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

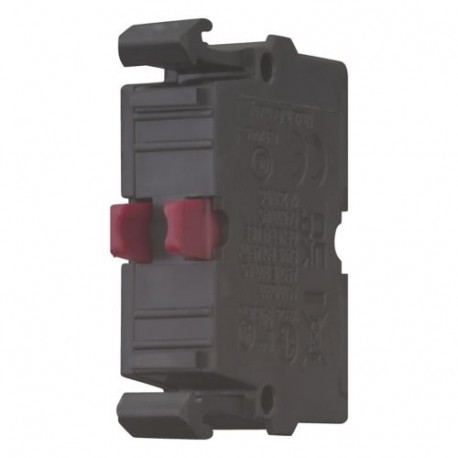

M22-K01 216378 Y7-216378 EATON ELECTRIC Kontaktelement 1 Öffner, Frontbefestigung, Schraubanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-K01 216378 Y7-216378 EATON ELECTRIC Kontaktelement 1 Öffner, Frontbefestigung, Schraubanschluss

M22-K01

216378

Y7-216378

EATON-MOELLER

Kontaktelement 1 Öffner, Frontbefestigung, Schraubanschluss

M22-K01-KARTON

Eaton Moeller® series M22 Kontaktelement, Schraubklemmen, Frontbefestigung, 1 Ö, 24 V 3 A, 220 V 230 V 240 V 6 A

Kontaktelement, Norm/Zulassung: UL/CSA, IEC, Baugröße: NZM1/2/3/4, Anschlusstechnik: Schraubklemmen, Befestigung: Frontbefestigung, Kontakte N/C = stromlos geschlossen: 1 Öffner, Kontakte Hinweise: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Betätigungsweg und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1: mm 4,8, Max. Weg: mm 5,7, Mindestkraft bei Zwangsöffnung: N 15, Schutzart: IP20, Anschluss an SmartWire-DT: nein, Anschlussart: Einzelkontakt, Beschreibung des HIA-Auslöse-Hilfskontakts: Allgemeine Auslöseanzeige '+', bei Auslösung durch Nebenschlussauslöser, Überlastauslöser, Kurzschlussauslöser oder durch den Fehlerstromauslöser aufgrund von Fehlerstrom., Verwendbar mit Leistungsschaltern NZM1, 2, 3: In den Leistungsschalter kann ein auslöseanzeigender Hilfsk

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $5.41
Stückpreis: $5.41
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Kontaktelement
Katalognummer
216378
Produkt Länge/Tiefe
38 mm
Produkthöhe
10 mm
Produktbreite
32 mm
Produktgewicht
0.01 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
CSA Std. C22.2 No. 14-05
IEC 60947-5
CSA Std. C22.2 No. 94-91
UL 508
EN 60947-5
VDE
CSA-C22.2 No. 94-91
IEC
IEC 60947-5-1
CSA
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA File No.: 012528
UL
UL Category Control No.: NKCR
UL File No.: E29184
CE
IEC/EN 60947-5
UL/CSA
EAN
4015082163785
Modellcode
M22-K01

Features & Functions

Elektrische Anschlussart
Schraubanschluss

General information

Schutzart
IP20
Lebensdauer, elektrisch
1.200.000 Schaltspiele (bei 12 V, DC-13, 2,8 A)
1.600.000 Schaltspiele (bei 230 V, 0,5 A)
700.000 Schaltvorgänge (bei 230 V, AC-15, 3 A)
1.000.000 Schaltspiele (bei 230 V, AC-15, 1 A)
Lebensdauer, mechanisch
5.000.000 Schaltspiele
Ausführung
aufsteckbar und integrierbar
Montageart
Front fastening
Schalthäufigkeit
3600 Schaltspiele/h
Betätigungsdrehmoment
0.8 Nm
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Zubehör
Produktkategorie
Zubehör
Bemessungsstoßspannungsfestigkeit (Uimp)
6.000 V AC
Typ
Hilfsschalter
Benutzt mit
Verwendbar mit NZM3, 4 Leistungsschalter: Bis zu drei Normalhilfsschalter können in den Schutzschalter eingeklippt werden.
Kann mit NZM4-Schutzschalter verwendet werden: Bis zu zwei Normalhilfsschalter können in den Schutzschalter eingeklippt werden.
Kann mit NZM1, 2, 3 Schutzschalter verwendet werden: Ein Ausgelöst-Hilfsschalter kann in den Schutzschalter eingeklippt werden.
Kann mit NZM2-Schutzschalter verwendet werden: Ein Normalhilfsschalter kann in den Schutzschalter eingeklippt werden.
Kann mit NZM1-Schutzschalter verwendet werden: Ein Normalhilfsschalter kann in den Schutzschalter eingeklippt werden.

Ambient conditions, mechanical

Schockfestigkeit
30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms

Climatic environmental conditions

Umgebungsbetriebstemperatur - min.
-25 °C
Umgebungsbetriebstemperatur - max.
70 °C
Umgebungstemperatur Lagerung - min.
-25 °C
Umgebungstemperatur Lagerung - max.
85 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Terminal capacities

Anschlussquerschnitte (feindrähtig mit Aderendhülse)
0,5 - 1,5 mm²
Anschlussquerschnitte (eindrähtig)
0,75 - 2,5 mm²
Anschlussquerschnitte (eindrähtig/feindrähtig mit Aderendhülse)
2 x (0,5 - 0,75) mm²
1 x (0,75 - 2,5) mm²
Anschlussquerschnitte (mehrdrähtig)
0,5 - 2,5 mm²

Electrical rating

Konventioneller thermischer Strom Ith der Hilfsschalter (1-polig, offen)
4 A
Bemessungsisolationsspannung (Ui)
500 V
Bemessungsbetriebsstrom (Ie)
5 A – 600 V AC
1 A - 250 V DC
Bemessungsbetriebsstrom (le) bei AC-15, 115 V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 500 V
2 A
Bemessungsbetriebsstrom (le) bei DC-13, 24 V
3 A
Bemessungsbetriebsstrom (le) bei DC-13, 42 V
1.7 A
Bemessungsbetriebsstrom (le) bei DC-13, 60 V
1.2 A
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.6 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.3 A
Bemessungsbetriebsstrom (le) bei DC-13, 500V
0.1 A
Bemessungsbetriebsspannung (Ue) bei AC - max.
500 V
Bemessungsbetriebsspannung (Ue) bei DC - max.
220 V

Short-circuit rating

Bedingter Bemessungskurzschlussstrom (lq)
1 kA
Kurzschlussschutz
PKZM0-10/FAZ-B6/1, Kontakte, Max. Kurzschlussschutzorgan, schmelzsicherungslos
Bemessungsdaten Kurzschlussschutz
Max. 10 A gG/gL, Sicherung, Kontakte
Max. 10 A gG/gL, Sicherung, Hilfskontakte

Communication

Anbindung an SmartWire-DT
Nein
Anschlussart
Frontbefestigung
Einfachkontakt

Actuator

Betätigungskraft - max.
5 N
Betätigerbewegung und Betätigungskraft (DIN EN 60947-5-1)
4.8 mm
Knopfbewegung
5.7 mm

Contacts

Kontaktzuverlässigkeit
1 Ausfall pro 5.000.000 Schaltspiele (Statistisch ermittelt, bei 5 V DC/1 mA)
1 Ausfall pro 10.000.000 Schaltspiele (Statistisch ermittelt, bei 24 V DC/5 mA)
Kraft für Zwangsöffnung - min.
15 N
Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
1
Anzahl der Kontakte (Schließer)
0

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.11 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
6 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 216378 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Öffner (EF008255) 1
Anzahl der Fehlersignalschalter (EF007613) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 6 A
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Ausführung (EF000010) aufsteckbar und integrierbar
Montageart (EF000003) Frontbefestigung
Fassung (EF000048) ohne

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-K01 Y7-216378 216378 DE_216378.pdf 91 Kbytes M22-K01 Y7-216378 216378 DE_216378.pdf
