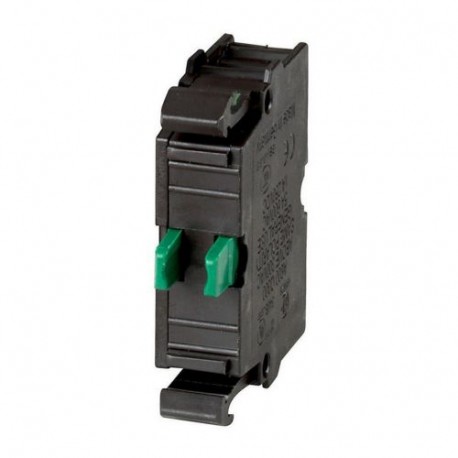

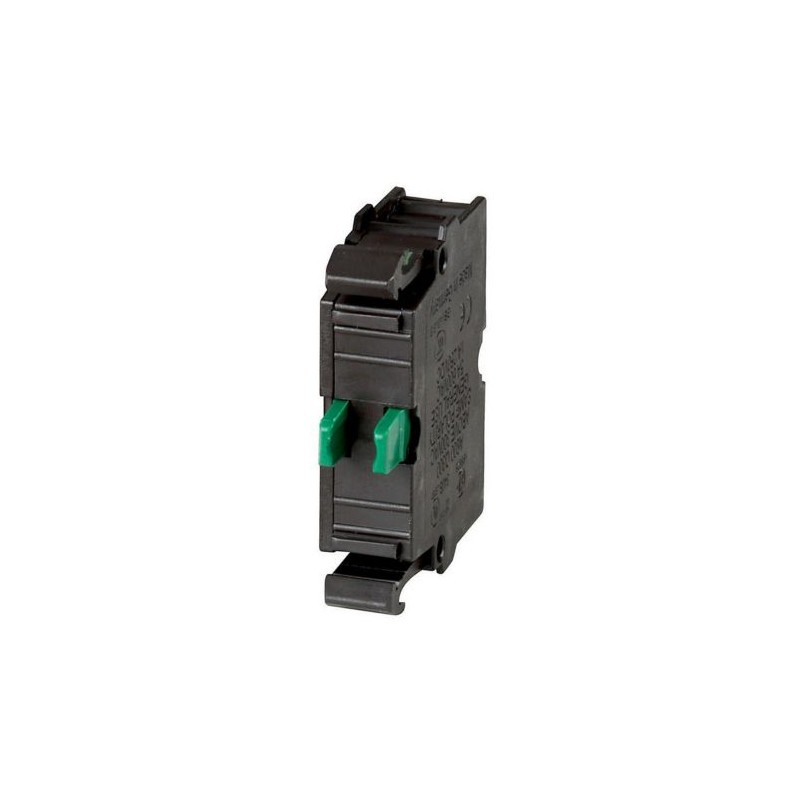

M22-K10 216376 Y7-216376 EATON ELECTRIC Kontaktelement 1 Schließer, Frontbefestigung, Schraubanschluss
M22-K10
216376
Y7-216376
EATON-MOELLER
Kontaktelement 1 Schließer, Frontbefestigung, Schraubanschluss
Element des Kontakts; 1 NEIN ; front-Einbau; Anschluss-Schraube
Eaton Moeller® series M22 Kontaktelement, Schraubklemmen, Frontbefestigung, 1 S, 24 V 3 A, 220 V 230 V 240 V 6 A
Kontaktelement, Norm/Zulassung: UL/CSA, IEC, Baugröße: NZM1/2/3/4, Anschlusstechnik: Schraubklemmen, Befestigung: Frontbefestigung, Kontakte N/O = Schließer: 1 Schließer, Schutzart: IP20, Anschluss an SmartWire-DT: nein, Anschlussart: Einfacher Kontakt, Beschreibung HIA-Auslöse-Hilfskontakt: Allgemeine Auslöseanzeige '+', bei Auslösung durch Nebenschlussauslösung, Überlastauslöser, Kurzschlussauslöser oder durch Fehlerstromauslöser., Verwendbar mit den Leistungsschaltern NZM1, 2, 3: In den Leistungsschalter kann ein auslöseanzeigender Hilfskontakt eingeklemmt werden. , Verwendbar mit Leistungsschalter NZM4: Bis zu zwei Standard-Hilfskontakte können in den Leistungsschalter eingeklipst werden., Beliebige Kombinationen der Hilfskontaktarten sind möglich., Nicht in Verbindung mit Lasttrennschalter PN..., Kennzeichnung auf Schalter: HIA, Beschriftung im FI-Block: HIAFI., ., Beschreibung Standard-Hilfskontakt HIN: Schalten mit den Hauptkontakten Wird für Anzeige- und Verriegelungsaufgaben verwendet. , Kann mit dem Leistungsschalter NZM1 verwendet werden: Ein Standard-Hilfskontakt kann in den Leistungsschalter eingeklemmt werden., Kann mit dem Leistungsschalter der Größe NZM2 verwendet werden: Ein Standard-Hilfskontakt kann in den Leistungsschalter eingesteckt werden., Kann mit dem Leistungsschalter NZM3 verwendet werden, Leistungsschalter mit 4 Punkten: Bis zu drei Standard-Hilfskontakte können in den Leistungsschalter eingeklipst werden., Beliebige Kombinationen der Hilfskontakttypen sind möglich., Markierung am Schalter: HIN., An Kombination mit Fernbedienung NZM-XR... Der richtige Einbauort des Standard-Hilfskontakts HIN kann nur mit Einzelkontakten bestückt werden.
Niederspannungsschaltgeräte > Hilfsschalterblock
Hilfskontroll- und Signalelemente
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
| Produktname | Eaton Moeller® series M22 Zubehör Kontaktelement |
| Katalognummer | 216376 |
| Produkt Länge/Tiefe | 38 mm |
| Produkthöhe | 10 mm |
| Produktbreite | 32 mm |
| Produktgewicht | 0.01 kg |
| Einhaltung(en) | CE-Kennzeichnung |
| Zertifikat(e) | CSA Std. C22.2 No. 94-91 UL 508 IEC 60947-5 CSA Std. C22.2 No. 14-05 EN 60947-5 VDE CSA File No.: 012528 CSA-C22.2 No. 14-05 CSA-C22.2 No. 94-91 CSA UL Category Control No.: NKCR UL File No.: E29184 UL/CSA CE IEC/EN 60947-5 IEC IEC 60947-5-1 CSA Class No.: 3211-03 UL |
| EAN | 4015082163761 |
| Modellcode | M22-K10 |
Features & Functions
| Elektrische Anschlussart | Schraubanschluss |
General information
| Schutzart | IP20 |
| Lebensdauer, elektrisch | 1.000.000 Schaltspiele (bei 230 V, AC-15, 1 A) 700.000 Schaltvorgänge (bei 230 V, AC-15, 3 A) 1.200.000 Schaltspiele (bei 12 V, DC-13, 2,8 A) 1.600.000 Schaltspiele (bei 230 V, 0,5 A) |
| Lebensdauer, mechanisch | 5.000.000 Schaltspiele |
| Ausführung | aufsteckbar und integrierbar |
| Montageart | Front fastening |
| Schalthäufigkeit | 3600 Schaltspiele/h |
| Betätigungsdrehmoment | 0.8 Nm |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Produktkategorie | Zubehör |
| Produktkategorie | Zubehör |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6.000 V AC |
| Typ | Hilfsschalter |
| Benutzt mit | Kann mit NZM2-Schutzschalter verwendet werden: Ein Normalhilfsschalter kann in den Schutzschalter eingeklippt werden. Verwendbar mit NZM3, 4 Leistungsschalter: Bis zu drei Normalhilfsschalter können in den Schutzschalter eingeklippt werden. Kann mit NZM1-Schutzschalter verwendet werden: Ein Normalhilfsschalter kann in den Schutzschalter eingeklippt werden. Kann mit NZM4-Schutzschalter verwendet werden: Bis zu zwei Normalhilfsschalter können in den Schutzschalter eingeklippt werden. Kann mit NZM1, 2, 3 Schutzschalter verwendet werden: Ein Ausgelöst-Hilfsschalter kann in den Schutzschalter eingeklippt werden. |
Ambient conditions, mechanical
| Schockfestigkeit | 30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms |
Climatic environmental conditions
| Umgebungsbetriebstemperatur - min. | -25 °C |
| Umgebungsbetriebstemperatur - max. | 70 °C |
| Umgebungstemperatur Lagerung - min. | -25 °C |
| Umgebungstemperatur Lagerung - max. | 85 °C |
| Klimafestigkeit | Feuchte Wärme, zyklisch, nach IEC 60068-2-30 Feuchte Wärme, konstant, nach IEC 60068-2-78 |
Terminal capacities
| Anschlussquerschnitte (feindrähtig mit Aderendhülse) | 0,5 - 1,5 mm² |
| Anschlussquerschnitte (eindrähtig) | 0,75 - 2,5 mm² |
| Anschlussquerschnitte (eindrähtig/feindrähtig mit Aderendhülse) | 1 x (0,75 - 2,5) mm² 2 x (0,75 - 2,5) mm² |
| Anschlussquerschnitte (mehrdrähtig) | 0,5 - 2,5 mm² |
Electrical rating
| Konventioneller thermischer Strom Ith der Hilfsschalter (1-polig, offen) | 4 A |
| Bemessungsisolationsspannung (Ui) | 500 V |
| Bemessungsbetriebsstrom (Ie) | 1 A - 250 V DC 5 A – 600 V AC |
| Bemessungsbetriebsstrom (le) bei AC-15, 115 V | 6 A |
| Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V | 6 A |
| Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V | 4 A |
| Bemessungsbetriebsstrom (le) bei AC-15, 500 V | 2 A |
| Bemessungsbetriebsstrom (le) bei DC-13, 24 V | 3 A |
| Bemessungsbetriebsstrom (le) bei DC-13, 42 V | 1.7 A |
| Bemessungsbetriebsstrom (le) bei DC-13, 60 V | 1.2 A |
| Bemessungsbetriebsstrom (le) bei DC-13, 110 V | 0.6 A |
| Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V | 0.3 A |
| Bemessungsbetriebsstrom (le) bei DC-13, 500V | 0.1 A |
| Bemessungsbetriebsspannung (Ue) bei AC - max. | 500 V |
| Bemessungsbetriebsspannung (Ue) bei DC - max. | 220 V |
Short-circuit rating
| Kurzschlussschutz | PKZM0-10/FAZ-B6/1, Kontakte, Max. Kurzschlussschutzorgan, schmelzsicherungslos |
| Bemessungsdaten Kurzschlussschutz | Max. 10 A gG/gL, Sicherung, Hilfskontakte Max. 10 A gG/gL, Sicherung, Kontakte |
Communication
| Anbindung an SmartWire-DT | Nein |
| Anschlussart | Frontbefestigung Einfachkontakt |
Actuator
| Betätigungskraft - max. | 5 N |
Contacts
| Kontaktzuverlässigkeit | 1 Ausfall pro 10.000.000 Schaltspiele (Statistisch ermittelt, bei 24 V DC/5 mA) 1 Ausfall pro 5.000.000 Schaltspiele (Statistisch ermittelt, bei 5 V DC/1 mA) |
| Kraft für Zwangsöffnung - min. | 0 N |
| Anzahl der Kontakte (Wechsler) | 0 |
| Anzahl der Kontakte (Öffner) | 0 |
| Anzahl der Kontakte (Schließer) | 1 |
Design verification
| Geräteverlustleistung, stromabhängig pvid | 0 W |
| Verlustleistungskapazität Pdiss | 0 W |
| Verlustleistung pro Pol, stromabhängig, Pvid | 0.11 W |
| Bemessungsbetriebsstrom zur Verlustleistungsangabe (In) | 6 A |
| Statische Verlustleistung, stromunabhängig PVS | 0 W |
| 10.2.2 Korrosionsbeständigkeit | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.1 Wärmebeständigkeit von Umhüllung | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk. | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.4 Beständigkeit gegen UV-Strahlung | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.5 Heben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.7 Beschriftungen | Anforderungen der Produktnorm sind erfüllt. |
| 10.3 Schutzart von Baugruppen | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.4 Luft- und Kriechstrecken | Anforderungen der Produktnorm sind erfüllt. |
| 10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.10 Erwärmung | Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit. |
| 10.11 Kurzschlussfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.12 Elektromagnetische Verträglichkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.13 Mechanische Funktion | Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden. |
| Merkmal | Wert |
|---|---|
| Anzahl der Kontakte als Wechsler (EF008257) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 1 |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Fehlersignalschalter (EF007613) | 0 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) | 6 A |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Ausführung (EF000010) | aufsteckbar und integrierbar |
| Montageart (EF000003) | Frontbefestigung |
| Fassung (EF000048) | ohne |
