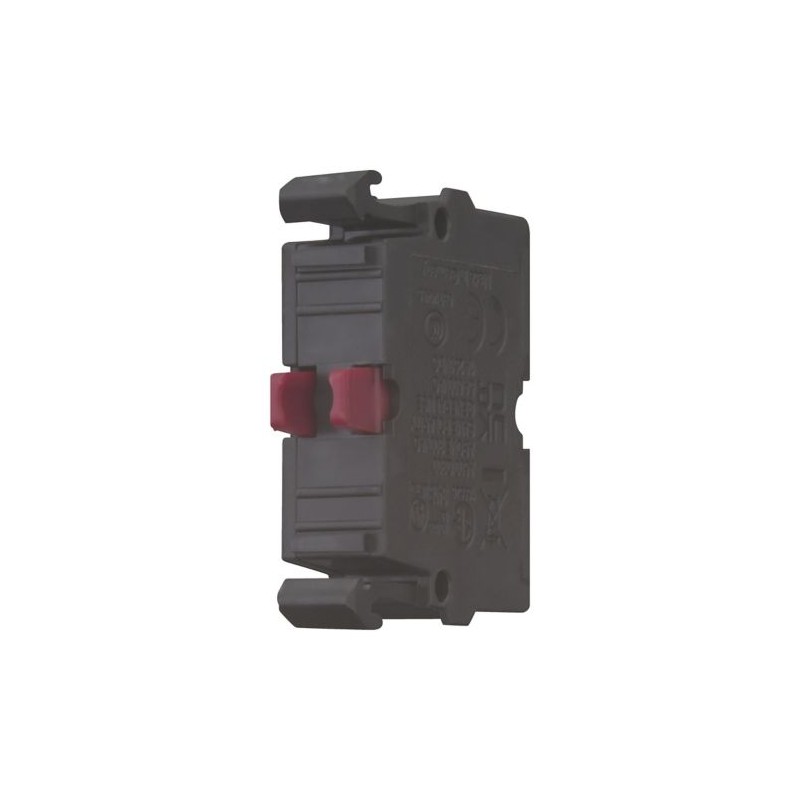

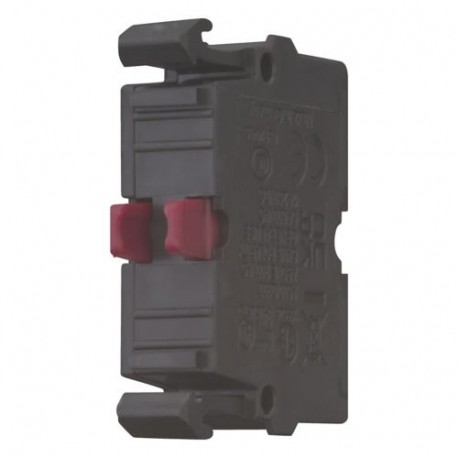

M22-K01 216378 Y7-216378 EATON ELECTRIC Élément de contact, 1 O, fixation par l'avant, 6. circuit électrique.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-K01 216378 Y7-216378 EATON ELECTRIC Élément de contact, 1 O, fixation par l'avant, 6. circuit électrique..

M22-K01

216378

Y7-216378

EATON-MOELLER

Élément de contact, 1 O, fixation par l'avant, 6. circuit électrique, borne à boulon

Réf. M22-K01

Eaton Moeller® series M22 Contact element, Screw terminals, Front fixing, 1 NC, 24 V 3 A, 220 V 230 V 240 V 6 A M22-K01

Elément de contact, Norme/Homologation : UL/CSA, IEC, Dimensions de construction : NZM1/2/3/4, Technique de raccordement : Cosses à vis, Fixation : Fixation frontale, Contacts N/C = Normalement fermé : 1 NC, Contacts Remarques : = fonction de sécurité, par ouverture positive selon IEC/EN 60947-5-1, Course de l’actionneur et force d’actionnement selon DIN EN 60947-5-1, K.5.4.1 : mm 4,8, Course maximale : mm 5,7, Force minimale pour l’ouverture positive : N 15, Degré de protection : IP20, Raccordement à SmartWire-DT : non, Type de raccordement : Contact unique, Description du contact auxiliaire indicateur de déclenchement HIA : Indication générale de déclenchement '+', en cas de déclenchement par débrayage, libération de surcharge, déclenchement de court-circuit ou par libération de coura

Plus de détails


Appareillage industriel basse tension > Bloc de contact auxiliaire

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $5.36
Prix unitaire: $5.36
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Élément de contact Accessoire M22 Moeller® series Eaton
Numéro de catalogue
216378
Code de modèle
M22-K01
EAN
4015082163785
Longueur du produit
38 mm
Hauteur du produit
10 mm
Largeur du produit
32 mm
Poids du produit
0.01 kg
Conformité
Marquage CE
Certifications
Norme CSA C22.2 n° 14-05
IEC 60947-5
Norme CSA C22.2 n° 94-91
UL 508
EN 60947-5
VDE
CSA-C22.2 No. 94-91
IEC
IEC 60947-5-1
CSA
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA File No.: 012528
UL
UL Category Control No.: NKCR
UL File No.: E29184
CE
IEC/EN 60947-5
UL/CSA

Features & Functions

Type de raccordement électrique
Raccordement à vis

General

Degré de protection
IP20
Durée de vie électrique
1 200 000 manœuvres (à 12 V, DC-13, 2,8 A)
1 600 000 manœuvres (à 230 V, 0,5 A)
700 000 manœuvres (à 230 V, AC-15, 3 A)
1 000 000 manœuvres (à 230 V, AC-15, 1 A)
Longévité mécanique
5.000.000 opérations
Modèle
relevable et intégrable
Mode de pose
fixation frontale
Fréquence de fonctionnement
3600 manœuvres/h
Couple de commande
0.8 Nm
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
Accessoires
Tension assignée de tenue aux chocs (Uimp)
6000 V AC
Type
Contact auxiliaire
Utilisé avec
Peut être utilisé avec NZM3, 4 disjoncteurs : jusqu’à trois contacts auxiliaires standard peuvent être clipsés dans le disjoncteur.
Peut être utilisé avec le disjoncteur NZM4 : jusqu’à deux contacts auxiliaires standard peuvent être clipsés dans le disjoncteur.
Peut être utilisé avec NZM1, 2, 3 disjoncteurs : un contact auxiliaire d’indication de déclenchement peut être clipsé dans le disjoncteur.
Peut être utilisé avec un disjoncteur de taille NZM2 : un contact auxiliaire standard peut être clipsé dans le disjoncteur.
Peut être utilisé avec le disjoncteur NZM1 : un contact auxiliaire standard peut être clipsé dans le disjoncteur.

Ambient conditions, mechanical

Résistance aux chocs
30 g, Mécanique, selon IEC/EN 60068-2-27, Choc sinusoïdal 11 ms

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
70 °C
Température ambiante de stockage - min.
-25 °C
Température ambiante de stockage - max.
85 °C
Résistance climatique
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78

Terminal capacities

Section raccordable (fil flexible avec embout)
0,5 - 1,5 mm²
Section raccordable (monobrin)
0,75 - 2,5 mm²
Section raccordable (monobrin/flexible avec embout)
2 x (0,5 - 0,75) mm²
1 x (0,75 - 2,5) mm²
Section raccordable (multibrin)
0,5 - 2,5 mm²

Electrical rating

Courant therm. convent. à l’air libre des contacts aux. (unipol., ouvert)
4 A
Tension assignée d'isolement (Ui)
500 V
Courant assigné d'emploi (Ie)
5 A – 600 V AC
1 A - 250 V CC
Courant assigné d'emploi (le) AC-15, 115 V
6 A
Courant assigné d'emploi (Ie) en AC-15, 220 V, 230 V, 240 V
6 A
Courant assigné d'emploi (Ie) AC-15, 380 V, 400 V, 415 V
4 A
Courant assigné d'emploi (le) AC-15, 500 V
2 A
Courant assigné d'emploi (le) DC-13, 110 V
0.6 A
Courant assigné d'emploi (le) DC-13, 220 V, 230 V
0.3 A
Courant assigné d'emploi (le) DC-13, 24 V
3 A
Courant assigné d'emploi (le) DC-13, 42 V
1.7 A
Courant assigné d'emploi (le) DC-13, 60 V
1.2 A
Courant assigné d'emploi (le) DC-13, 500 V
0.1 A
Tension nominale (Ue) en AC - max.
500 V
Tension nominale (Ue) en DC - max.
220 V

Short-circuit rating

Courant assigné de court-circuit conditionnel (Iq)
1 kA
Protection contre les courts-circuits
PKZM0-10/FAZ-B6/1, Contacts, Protection contre courts-circuits max., 0 fusible
Carac nominales de protection contre les courts-circuits
Max. 10 A gG/gL, Fusible, Contacts
Max. 10 A gG/gL, Fusible, Contacts auxiliaires

Communication

Connexion au module SmartWire-DT
Non
Type de connexion
Fixation avant
Contact unique

Actuator

Force d'actionnement max.
5 N
Course de l'actionneur et force d'activation (DIN EN 60947-5-1)
4.8 mm
Déplacement du bouton
5.7 mm

Contacts

Fiabilité des contacts
1 défaillance pour 5 000 000 manœuvres de commutation (déterminées statistiquement, à 5 V DC/1 mA)
1 défaillance pour 10 000 000 manœuvres de commutation (déterminées statistiquement, à 24 V DC/5 mA)
Force de manœuvre positive d'ouverture min.
15 N
Nombre de contacts (inverseurs)
0
Nombre de contacts (normalement fermés)
1
Nombre de contacts (normalement ouverts)
0

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0.11 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
6 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 216378 Appareillage industriel basse tension (EC000041)
Caractéristique Valeur
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Nombre de contacts en tant que contacts à ouverture (EF008255) 1
Nombre d'interrupteurs de signal d'erreur (EF007613) 0
Courant de fonctionnement nominal CA-15, 230 V (EF001385) 6 A
Finition du raccordement électrique (EF003961) Borne à vis
Modèle (EF000010) Relevable et intégrable
Type de montage (EF000003) Fixation frontale
Douille (EF000048) Sans

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-K01 Y7-216378 216378 EN_289241.pdf 3 Mbytes M22-K01 Y7-216378 216378 EN_289241.pdf
