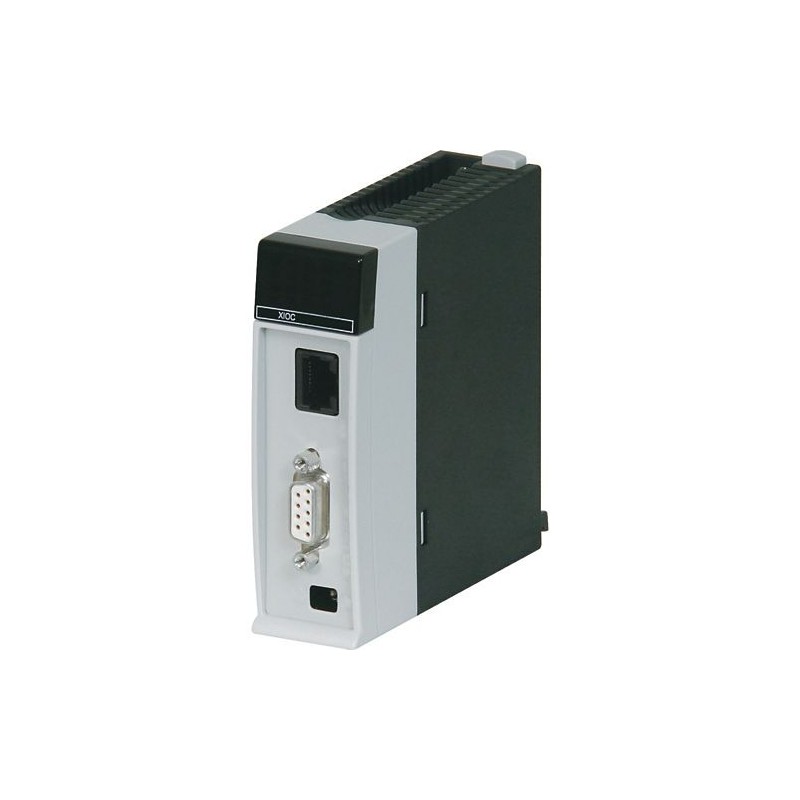

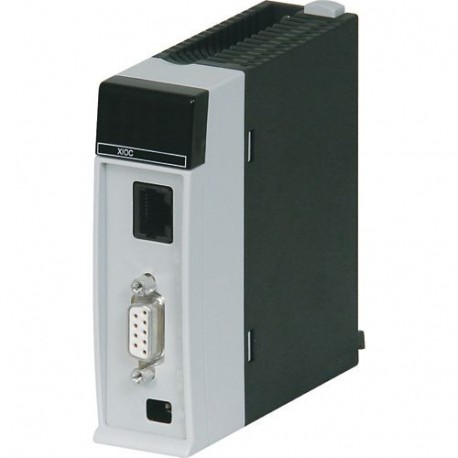

XIOC-NET-DP-M 257908 4519683 EATON ELECTRIC Kommunikationsmodul für Modularsteuerung XC100/200, 24VDC, Profi.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XIOC-NET-DP-M 257908 4519683 EATON ELECTRIC Kommunikationsmodul für Modularsteuerung XC100/200, 24VDC, Profi..

XIOC-NET-DP-M

257908

4519683

EATON-MOELLER

Kommunikationsmodul für Modularsteuerung XC100/200, 24VDC, Profibus-DP Master

Mehr Infos


Industriesteuerungen SPS > SPS-Kommunikations-Modul

XC-SPSen

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Kommunikationsmodul für Modularsteuerung XC100/200, 24VDC, Profibus-DP Master
Modularsteuerungen XC100 und XC200 zeichnen sich durch ihren in weiten Grenzen skalierbaren Aufbau aus. Verschiedene CPU-Leistungsklassen und vielfältige Erweiterungsbaugruppen (XIOC-Module) stehen zur Verfügung. Die Kompaktsteuerungen XC152 ermöglichen kostengünstige Lösungen von Automatisierungsaufgaben mittels ihrer Rechenleistung, der SmartWire-DT Anschaltung sowie einer Vielzahl weiterer Schnittstellen. Ein besonderes Merkmal ist die Integrationsfähigkeit der Produkte in moderne Kommunikationskonzepte. Der Datenaustausch über die Ethernet-Schnittstelle zu OPC Clients oder der integrierte WEB-Server ermöglichen innovative Lösungen.

Lieferprogramm

Sortiment
Modularsteuerungen XC
Funktion
Erweiterungen XI/OC
Funktion
Kommunikationsmodule
Kompaktes I/O-System zum Anschluss an XC100/200 Modular PLCs
XC100/200 mit max. 15 XI/OC-Modulen erweiterbar
wahlweise Schraubklemmen oder Federzugklemmen für digitale/analoge Module
Beschreibung
PROFIBUS-DP-Master-Modul

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 61131-2
EN 50178
Umgebungstemperatur
0 - +55 °C
Lagerung [ϑ]
-20 - +70 °C
Schwingfestigkeit
10 - 57 Hz ± 0.075 mm
57 - 150 Hz ± 1.0 g
Schockfestigkeit
15
Schockdauer 11 ms g
Schlagfestigkeit
500 g/⌀ 50 mm ±25 g
Überspannungskategorie/Verschmutzungsgrad
II/2
Schutzklasse
1
Schutzart
IP20
Störaussendung
DIN/EN 55011/22, Klasse A
Gewicht
0.2 kg
Spannungsversorgung
Bemessungsspannung [Ue]
24 (12) V DC
zulässiger Bereich
20.4 bis 28.8 (11.8 bis 14.4)
Restwelligkeit
≦ 5 %
Überbrückung von SpannungseinbrüchenDauer des Einbruchs
10 ms
Überbrückung von SpannungseinbrüchenWiederholrate
1 s
Versorgungsspannung
5 V DC ±5 %
maximale Verlustleistung [Pv]
7.2 W
Schnittstellen
Integrierte Schnittstellen
PROFIBUS-DP, RS485, EN 50170
Protokoll
PROFIBUS-DP-Master (Klasse 1)
Datenübertragungsrate
9.6 bis 12000 kBit/s
Funktion
PROFIBUS-DP-Interface
Master (Klasse 1)
Potentialtrennung
ja
Anzahl Slaves
124
Sende-/Empfangsdaten
je 3 500 Byte
Busabschlusswiderstände
zuschaltbar
Ein-/Ausgänge
Max. 244 Byte pro Slave
Steckerausführung
9-polige SUB-D-Buchse
Stromaufnahme [Ie]
< 300 mA
Baudrate/Länge
9.6 kBit/s bei 1200 m
19.2 kBit/s bei 1200 m
93.75 kBit/s bei 1200 m
187.5 kBit/s bei 1000 m
500 kBit/s bei 400 m
1500 kBit/s bei 200 m
3000 kBit/s bei 100 m
6000 kBit/s bei 100 m
12000 kBit/s bei 100 m kBd
Busdiagnose
LED
Anzahl der Module
XC100: 1
XC200: 3
Steckplätze
1, 2, 3
Schnittstellenmodule
Betriebsart Transparent-ModeDatenübertragungsrate
9.6 bis 12000 kBit/s
BetriebsartSende-/Empfangsdaten
je 3 500 Byte

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
7.2 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Programmable logic controllers PLC (EG000024) / SPS-Kommunikations-Modul (EC001423)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Speicherprogrammierbare Steuerung (SPS) / SPS-Kommunikations-Modul (ecl@ss13-27-24-22-08 [AKE531019])
Anzahl der HW-Schnittstellen Industrial Ethernet
0
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen CAN
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
1
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen sonstige
0
Mit optischer Schnittstelle
nein
Unterstützt Protokoll für EtherCAT
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
ja
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für Modbus
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Redundanzfähigkeit
nein
Art der Datenübertragung
seriell
Übertragungsrate
12000 kBit/s
Mit Potentialtrennung
ja
SIL nach IEC 61508
ohne
Geeignet für Sicherheitsfunktionen
nein
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Zertifiziert für UL-Gefahrenbereich Klasse I
nein
Zertifiziert für UL-Gefahrenbereich Klasse II
nein
Zertifiziert für UL-Gefahrenbereich Klasse III
nein
Leistungsaufnahme
W
Zertifiziert für UL-Gefahrenbereich Division 1
nein
Zertifiziert für UL-Gefahrenbereich Division 2
nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)
nein
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)
nein
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)
nein
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)
nein
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)
nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)
nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)
nein
Breite
30 mm
Höhe
95 mm
Tiefe
100 mm

Approbationen

Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -
